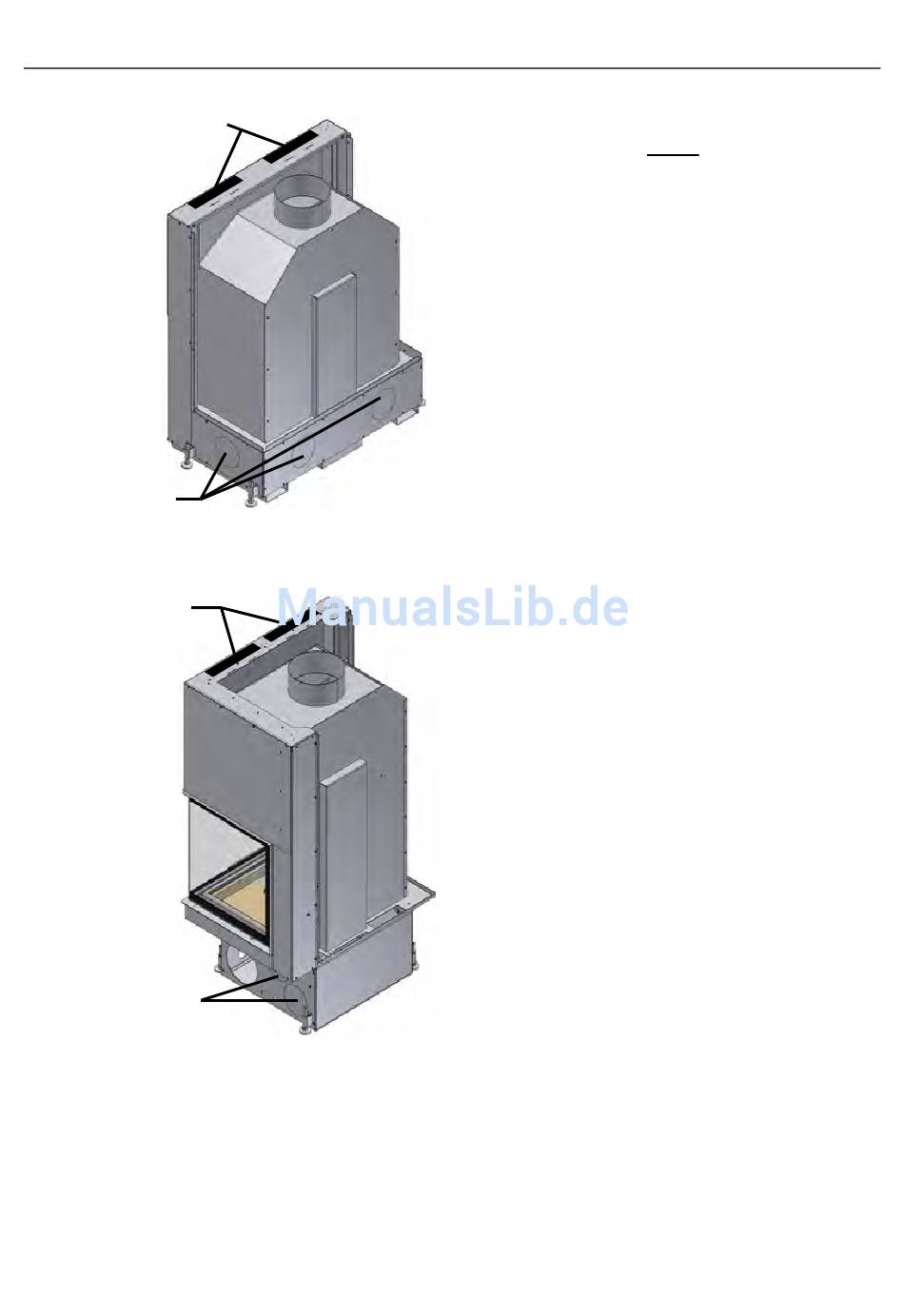

CLASSIC-LINE
ECO-LINE
Anschlüsse für Frischluft-
kästen (optional)
Eintritte für Verbren-
nungsluft (VL)
Anschlüsse für Frisch-
luftkästen (optional)
Eintritte für Konvekti-
onsluft (KL)
16
Montageanleitung
K-Geräte
Bei K-Geräten ohne Sockel bzw.
Ventilatorbox sind die Öffnungen für
die Eintrittsstutzen der Verbren-
nungsluft (VL) im Mantelblech vorge-
lasert. Die Blinddeckel können, je
nach Anschlusssituation, seitlich o-
der hinten, unter Berücksichtigung
des Luftbedarfs, herausgebrochen
und mit Luftstutzen Ø150 mm be-
stückt werden. Da bei den K-
Geräten das entsprechende Konvek-
tionsluftsystem fehlt, ist die Luftfüh-
rung über den Hohlraum der Ver-
kleidung und entsprechende Öffnun-
gen in der Schürze zu organisieren.
Dabei ist zu beachten, dass die Ver-
kleidung des luftführenden Hohlrau-
mes möglichst staubfrei und ab-
riebfest ausgeführt wird!
Bei Speicheranlagen, bei welchen
generell auf Konvektionsluft verzich-
tet wird, muss dem Aufstellraum bei
offenem Betrieb genügend Aussen-
luft zugeführt werden. Zu diesem
Zweck sind im Deckelblech des
Scheibenrahmenschutzkastens ent-
sprechende Öffnungen vorgelasert.
Diese können bei Speicheranlagen
ohne Konvektionsluftgitter, dem
Luftbedarf entsprechend, herausge-
brochen werden.
Auf die Öffnungen werden Frisch-
luftkästen mit Stutzen, Art'nr.
12.59.00050, montiert. Diese Stut-
zen können dann mittels einer Luft-
leitung, Ø150 mm, an die Aussen-
/Frischluft angeschlossen werden.
