Diagnose

Auf dem Display des Keypads werden verschiedene Informationen
zum Antriebsstatus angezeigt. Diese können in die folgenden
Kategorien unterteilt werden:

Fehlerabschaltungsanzeigen

Anzeige von Warnmeldungen
Anzeige von Statusinformationen
Anwender dürfen nicht versuchen, fehlerhafte Umrichter
zu reparieren, und nur die in diesem Kapitel beschriebenen
Methoden zur Fehlerdiagnose anwenden.
Fehlerhafte Umrichter müssen zur Reparatur an einen
WARNUNG
autorisierten Control Techniques-Distributor geschickt werden.
12.1
Anzeige der verschiedenen
Statuskategorien

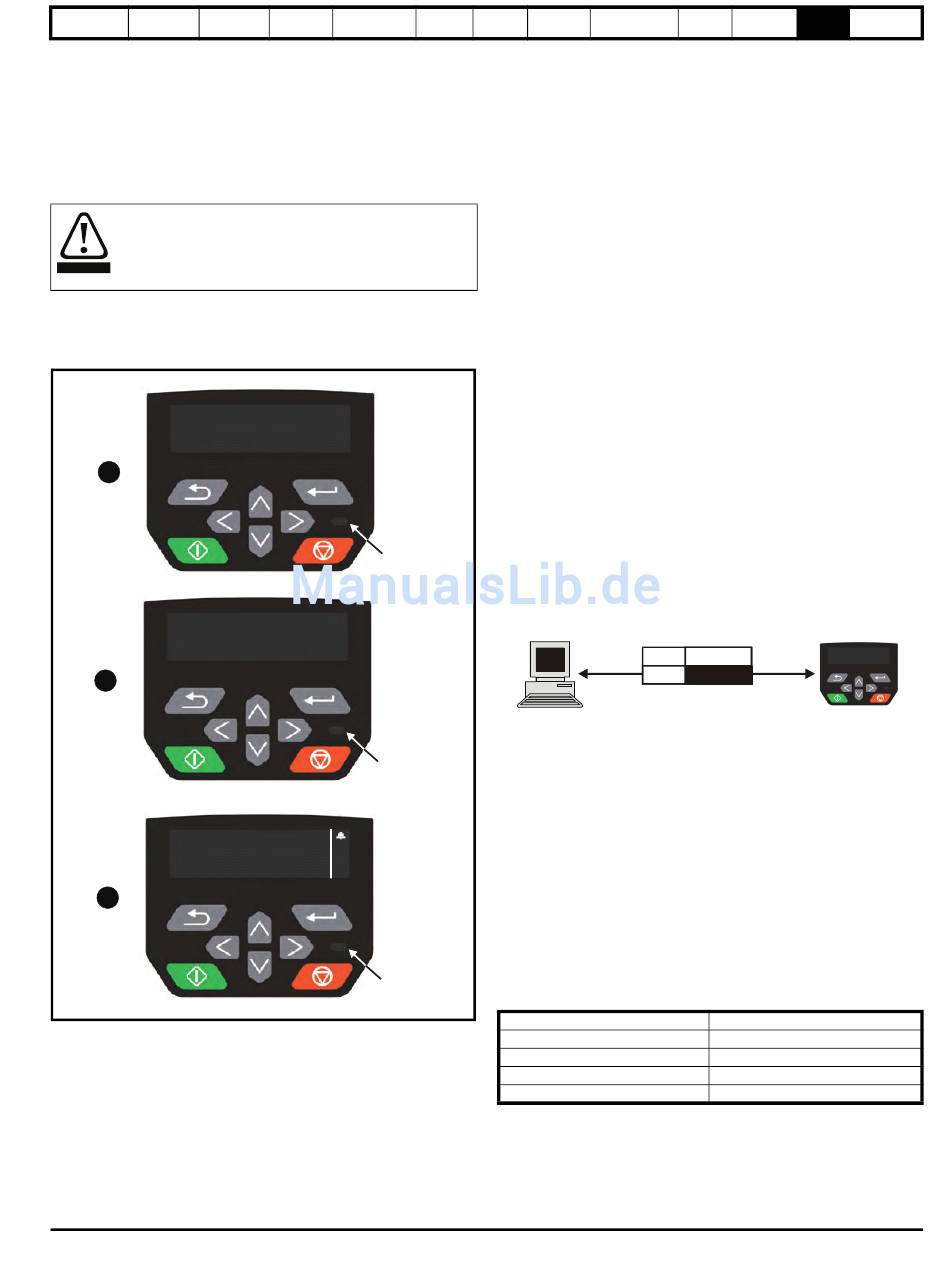

Abbildung 12-1 Keypad-Statusmodi
Ready
0 . 00 Hz
0 . 0 %
1
T ri p
O v e r V o l t s
2
D r i v e O v e r l o a d
5 0 . 0 0 H z
1 1 5 . 2 %
3
1
Betriebsbereit-Status
2
Fehlerzustand
3
Warnzustand
Unidrive M400 Betriebsanleitung: Steuereinheit
Ausgabenummer: 3
Elektrische
Bedienung und
Basispara-
Installation
Softwarestruktur
meter
Status-LED
Status-LEDs
blinken
Status-LED
Inbetrieb-
Handhabung der
Optimierung
nahme
NV-Medienkarte
12.2
Fehlerabschaltungsanzeigen
Bei einer Fehlerabschaltung des Umrichters aus beliebigen Gründen
wird dessen Ausgang deaktiviert, so dass der Motor nicht mehr vom
Umrichter gesteuert wird. Wenn der Motor beim Auftreten einer
Fehlerabschaltung dreht, wird er bis zum Stillstand abgebremst.
Wird während einer Fehlerabschaltung eine CI-Bedieneinheit verwendet,
zeigt die obere Zeile im Display an, dass eine Fehlerabschaltung
stattgefunden hat und in der unteren Zeile wird der Text zur
Fehlerabschaltung angezeigt. Einige Fehlerabschaltungen verfügen
über eine Sub-Fehlernummer, über die zusätzliche Informationen zum
Fehler angezeigt werden. Wenn eine Fehlerabschaltung über eine
Sub-Fehlernummer verfügt, wird diese Nummer abwechselnd mit dem
Fehlerabschaltungstext angezeigt, es sei denn, der Platz in der zweiten
Zeile reicht aus, um sowohl den Fehlerabschaltungstext als auch die
Fehlernummer getrennt durch einen Dezimalpunkt anzuzeigen.
Wenn kein Display verwendet wird, blinkt die LED-Statusanzeige
des Umrichters nach einer Fehlerabschaltung im 0,5-s-Rhythmus.
Siehe Abbildung 12-2 Schlüssel der Sub-Fehlernummern.
Alle Fehlerabschaltungen sind alphabetisch geordnet in Tabelle 12-2
Fehlerabschaltungsanzeigen auf Seite 145 aufgeführt. Alternativ kann
der Status des Umrichters mithilfe der Kommunikationsprotokolle in
Pr 10.001 ‚Umrichter OK' angezeigt werden. Die zuletzt aufgetretene
Fehlerabschaltung kann in Pr 10.020 als ein Zahlenwert abgelesen
werden. Die Hardware-Fehlerabschaltungen (HF01 bis HF23)
besitzen keine Fehlernummern (außer HF08, HF11, HF12 und HF18;
diese haben Sub-Fehlernummern). Die Fehlernummer muss in
Tabelle 12-2 geprüft werden, um die spezielle Fehlerabschaltung
zu identifizieren.
Beispiel
1. Von Pr 10.020 wird über die serielle Schnittstelle der
Fehlerabschaltungscode 2 gelesen.
2. Eine Überprüfung von Tabelle 12-3 zeigt, dass die Fehlerabschaltung
2 eine Auslösung aufgrund von Überspannung ist.
Kommunika-
Anz.
tionscode
3. Schlagen Sie Überspannung (Over Volts) in Tabelle 12-2 nach.
4. Führen Sie die unter Fehlerdiagnose beschriebenen Prüfungen durch.
12.3
Identifizieren einer Fehlerabschaltung/
Ursache einer Fehlerabschaltung
Einige Fehlerabschaltungen enthalten nur einen Fehlerabschaltungstext,
während andere Fehlerabschaltungen einen Fehlerabschaltungstext
zusammen mit einer Sub-Fehlernummer anzeigen, die dem Anwender
zusätzliche Informationen zur Fehlerabschaltung bieten.
Eine Fehlerabschaltung kann von einem Steuermodul oder vom
Leistungsmodul erzeugt werden. Die der Fehlerabschaltung zugeordnete
Sub-Fehlernummer wird in Tabelle 12-1 in der Syntax xxyzz aufgeführt
und hilft dabei, die Ursache der Fehlerabschaltung zu ermitteln.
Tabelle 12-1 Fehlerabschaltungen mit einer xxyzz
Sub-Fehlernummer
Überspannung
PSU
OHt Inverter
OHt Power
OHt dc bus
Die Ziffern xx lauten 00 bei einer Fehlerabschaltung, die vom Steuermodul
erzeugt wurde. Bei einem Umrichter lässt sich die Fehlerabschaltung
dem Leistungsmodul zuordnen, wenn xx den Wert 01 aufweist und alle
führenden Nullen unterdrückt werden.
Onboard-
Erweiterte
Diagnose
SPS
Parameter
Keypad-
Trip
Anzeige
Überspannung
2
Phasenausfall
OI Snubber
Temp Feedback
Power Data
UL-
Informationen
143
