Softwarestruktur
In diesem Kapitel werden Benutzerschnittstellen, Menüstruktur und
Sicherheitsebenen des Umrichters aufgeführt.
5.1

Das Display

5.1.1

CI-Bedieneinheit

Die Bedieneinheit kann nur am Umrichter befestigt werden.
Die Anzeige der CI-Bedieneinheit besteht aus vier Textzeilen. In den
oberen zwei Zeilen werden der Umrichterstatus sowie die aktuelle
Menü- und Parameternummer angezeigt. Im Statusmodus ist ein
Bereich, ein Zeichen breit und vier Zeilen hoch, auf der rechten Seite
des Displays zur Anzeige von Aktionen reserviert, die momentan auf
dem Umrichter aktiv sind. Die möglichen aktiven Aktionen sind in
Tabelle 5-2 angegeben.
Die Bedieneinheit startet im Statusmodus. Im Statusmodus können
in der unteren der beiden Zeilen der Anzeige dauerhaft die Werte
zweier beliebiger Parameter angezeigt werden. Geben Sie hierfür die
gewünschten Parameternummern in Pr 00.022 (Statusmodus Parameter 2)
und Pr 00.023 (Statusmodus Parameter 1) ein.

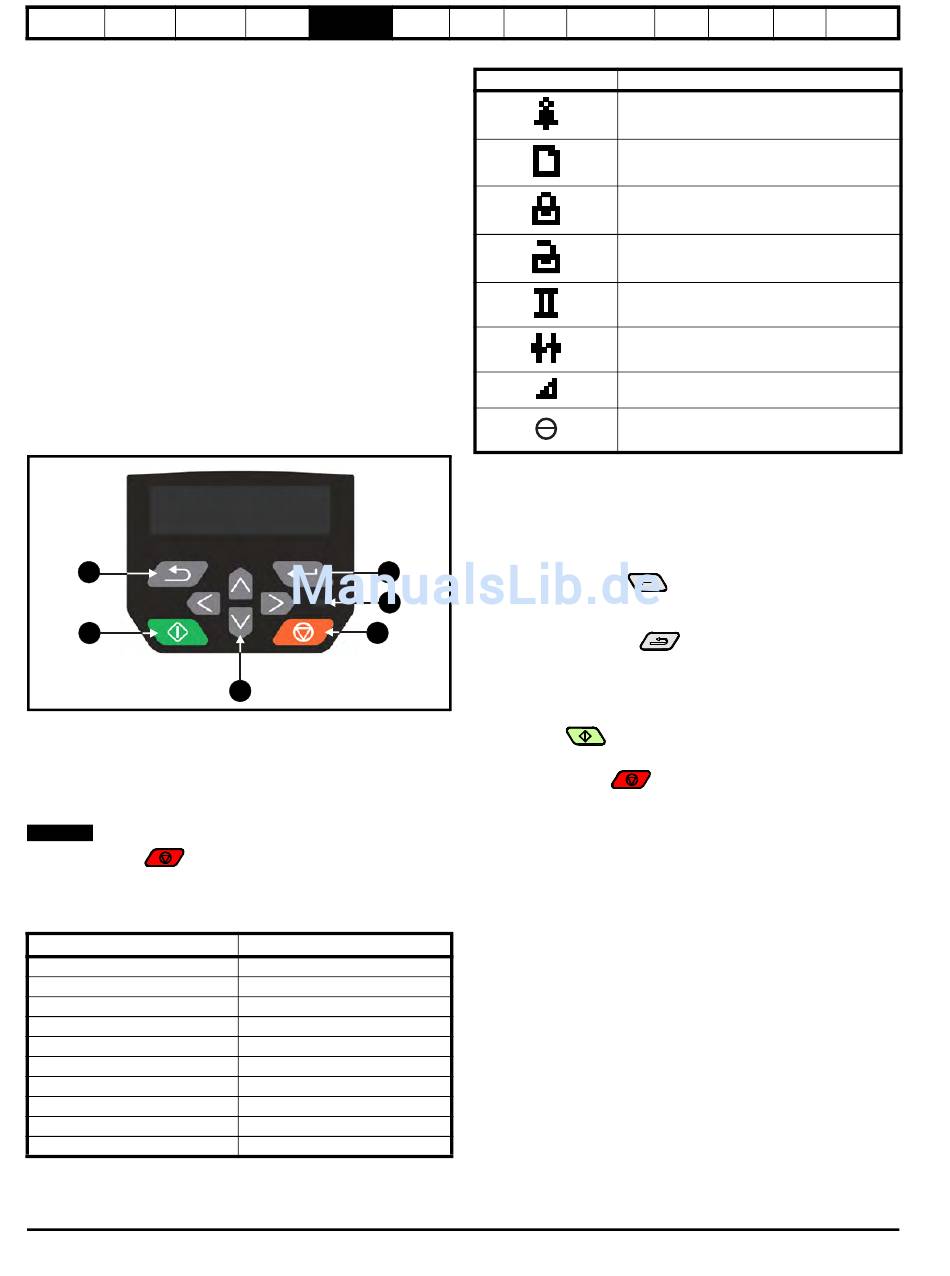

Abbildung 5-1 CI-Bedieneinheit
1
2
1. Escape-Taste
2. Start-Taste (grün)
3. Navigationstasten (vier)
4. Taste Stopp/Reset (rot)
5. Status-LED
6. Eingabetaste
HINWEIS
Die rote Stopp-Taste dient auch zum Zurücksetzen des Umrichters.
Der Parameterwert wird korrekt im Display des Keypads angezeigt
(siehe Tabelle unten).
Tabelle 5-1 Anzeigeformate des Keypads
Anzeigeformate
IP-Adresse
MAC-Adresse
Zeit
Datum
Versionsnummer:
Zeichen
32-Bit-Zahl mit Dezimalpunkt
16-Bit-Binärzahl
Text
Nr.
30
Elektrische Bedienung und Basispara-
Installation Softwarestruktur meter
6
5
4
3
Wert
127. 0. 0. 0
01ABCDEF2345
12:34:56
31-12-13 oder 12-31-13
01.02.00.00
ABCD
21474836,47
0100001011100101
A1 A2
10,00 Hz
Inbetrieb- Handhabung der
Optimierung
nahme NV-Medienkarte
Tabelle 5-2 Symbol
Symbol
Alarm aktiv
Zugriff auf die NV-Medienkarte
Sicherheitscode (Passwortschutz) aktiv
Anwender-Sicherheitscode entsperrt
Motorparametersatz 2 aktiv
Onboard-Anwenderprogramm wird ausgeführt
Keypad-Sollwert aktiv
Nur lesen
5.2

Arbeiten mit dem Keypad

5.2.1

Tastenfunktionen

Das Keypad umfasst:
• Navigationstasten – dienen zum Navigieren innerhalb der
Parameterstruktur und zum Ändern von Parameterwerten.
• Eingabe-/Modustaste
Modi zur Parameterbearbeitung und Parameteranzeige sowie zur
Dateneingabe.
• Escape/Beenden-Taste
Parameterbearbeitung und Parameteranzeige. Werden im Modus
zur Parameterbearbeitung Parameterwerte geändert und die
Beenden-Taste gedrückt, wird der Parameterwert wiederhergestellt
welcher vor dem Aufrufen des Bearbeitungsmodus gültig war.
• Start-Taste – dient dem Ausführen eines ‚Start'-Befehls,
wenn der Tastaturmodus ausgewählt ist.
• Stopp/Reset-Taste
Umrichters. Kann im Tastaturmodus für ‚Stopp' verwendet werden.
