7

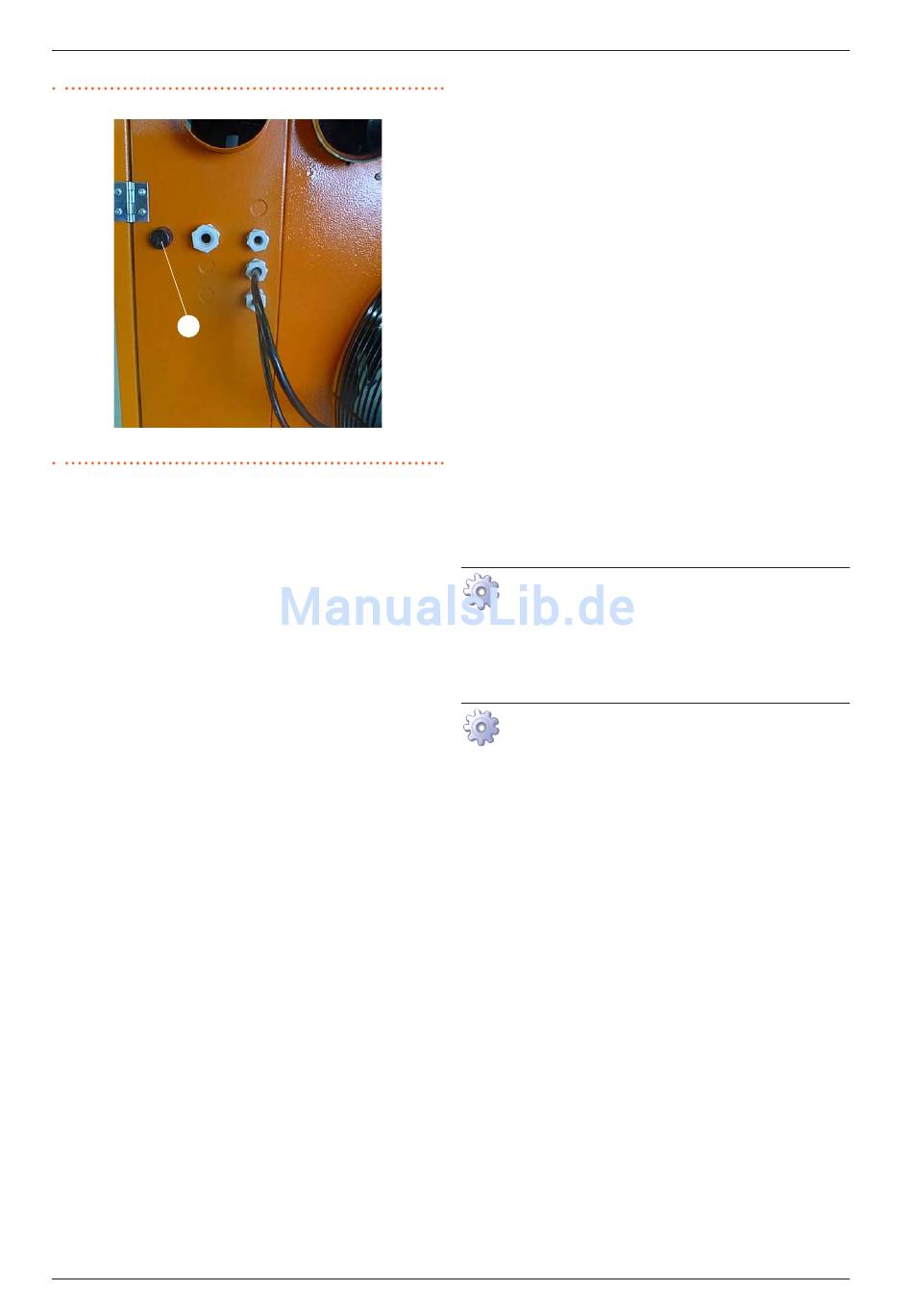

Abbildung 7.1 Position des Reset-Schalter des Grenzwertthermostats
A
A Schutzkappe des Reset-Schalter des Grenzwertthermostats
7.4

FEHLERDIAGNOSE

Wenn der Warmlufterzeuger weder beim Heizen noch beim Lüften anläuft,
gehen Sie wie folgt vor, um die wahrscheinlichste Fehlerursache zu finden:
1. Die elektrische Versorgung am Warmlufterzeuger unterbrechen.
2. Die Sicherung prüfen. Wenn sie defekt ist, ersetzen Sie sie durch einen
geeigneten (siehe elektrische Daten in Tabelle 1.1 S. 16 ).
3. Das Gerät wieder an die elektrische Stromversorgung anschließen.
4. Korrekte elektrische Stromversorgung überprüfen (230 V 1-N 50 Hz).
5. Überprüfen Sie den Gasdruck, sowohl statisch als auch dynamisch, in
Bezug auf die Werte in der Tabelle 3.1 S. 20 .
6. Stellen Sie den Sommer-/Winter-Wahlschalter auf Winterposition, oder
schließen Sie den Kontakt 1-3 an der Klemmleiste.
7. Aktivieren Sie den Kontakt Z9 über das voreingestellte Steuergerät
(Thermostat, mit oder ohne Zeitschaltuhr, oder potentialfreier Kontakt)
oder durch Schließen des Kontakts Z9 auf der Klemmleiste.
8. Prüfen, ob der Grenzwertthermostat nicht ausgelöst hat. Wenn er aus-
gelöst hat, überprüfen Sie die Ursache der Überhitzung, korrigieren Sie
sie und setzen Sie den Grenzwertthermostat zurück (Vorgehensweise
in Absatz 7.3 S. 38 ).
9. Überprüfen Sie, ob das Gebläse läuft. Wenn das Gebläse nicht anläuft:
„ Prüfen Sie, ob es am Gebläse Spannung gibt. Wenn Spannung
anliegt, aber das Gebläse nicht anläuft, die Gebläsesteuerung
abklemmen. Wenn das Gebläse startet, gehen Sie zum nächsten
Schritt, andernfalls wechseln Sie das Gebläse.
„ Überprüfen Sie die Funktion des Druckschalters und seiner An-
schlussleitung (ausgenommen Modelle R15 und R20). Wenn es
blockiert ist, ersetzen Sie es. Andernfalls ist die Ausführung des Ab-
gasauslasses und der Luftansaugung zu überprüfen (wahrscheinli-
che übermäßige Druckverluste).
10. Nach 40 Sekunden ab Gebläsestart die Elektroden auf Zünden prüfen.
Wenn die Elektroden nicht leuchten:
„ Das Anschlusskabel kontrollieren.
„ Prüfen Sie die Sicherung des Zündboxes. Wenn es kaputt ist, er-
setzen Sie es.
„ Wenn die Sicherung intakt ist, aber die Elektroden nicht leuchten,
überprüfen Sie, ob die Steuereinheit dem Transformator zustimmt
(Kontakte J7, siehe Anschlussplan im Absatz 1.4 S. 12 ). Ist dies
der Fall, tauschen Sie den Transformator aus, andernfalls das Zünd-
steuergerät.
11. Wenn der Brenner zündet, aber sofort nach dem Zünden erlischt:
„ Stellen Sie sicher, dass Phase und Neutralleiter der Stromversor-
gung nicht vertauscht sind.
Handbuch für Installation, Betrieb und Wartung – Next-R
„ Überprüfen Sie die korrekte Positionierung der Überwachungs-
und Zündelektroden, falls erforderlich, tauschen Sie diese aus.
12. Wenn der Brenner nicht zündet oder das Gas sowieso nicht austritt:
„ Gasversorgung überprüfen.
„ Wenn Gas vorhanden ist, überprüfen Sie das Gasventil während
der Züdung auf Spannung. Wenn Spannung vorhanden ist, Gas-
ventil austauschen.
„ Wenn die Gasversorgung noch vorhanden ist, aber keine Span-
nung das Gasventil erreicht, überprüfen Sie die Sicherung des
Zündsteuergerätes. Wenn sie defekt ist, ersetzen Sie sie, andern-
falls ersetzen Sie das Zündsteuergerät.
13. Nach dem Zünden des Brenners prüfen, ob der Ventilator startet (eini-
ge Minuten für R15 und R20 warten):
„ Wenn nicht, überprüfen Sie die Funktion des Lüftungsthermosta-
ten (außer bei den Modellen R15 und R20) und ersetzen Sie ihn ge-
gebenenfalls. Bei den Modellen R15 und R20 ist die Sicherung des
Zündsteuergerätes zu überprüfen. Wenn sie defekt ist, ersetzen Sie
sie, andernfalls ersetzen Sie das Zündsteuergerät.
„ Prüfen Sie den Kondensator des Ventilatormotors und tauschen
Sie ihn gegebenenfalls aus.
„ Wenn das Problem dadurch nicht behoben wird, tauschen Sie den
Ventilatormotor aus.
7.5 LÄNGERE INAKTIVITÄTSZEITEN
Im Falle einer längeren Inaktivitätszeit muss das Gerät von der Strom- und
Gasversorgung getrennt werden.
Deaktivierung des Gerätes für längere Zeit
1. Das Gerät ausschalten (Absatz 6.2 S. 36 ).
2. Nur wenn das Gerät vollständig ausgeschaltet ist, die Spannung
über den Hauptschalter/Trennschalter abtrennen (Bauteil GS in
Abbildung 4.1 S. 26 ).
3. Das Gasabsperrventil schließen.
Wiederinbetriebnahme des Gerätes nach einer langen Inakti-
vitätszeit
Vor der Wiederbetriebname des Gerätes muss der Verantwortli-
che für die Anlage / der Wartungstechniker vor allem Folgendes
ausführen:
„ Überprüfen, ob Wartungseingriffe erforderlich sind (den Kunden-
dienst kontaktieren; siehe Absatz 7.2 S. 38 ).
„ Überprüfen, dass die Abgasauslassleitung und die Luftansaglei-
tung nicht verstopft sind.
Nach der Ausführung dieser Prüfungen:
1. Das Gasabsperrventil öffnen und sicherstellen, dass keine Lecka-
gen vorhanden sind; falls der Geruch vom Gas festgestellt wird,
das Gasabsperrventil wieder schließen, die elektrischen Vorrich-
tungen in nicht aktivieren und den Rat von qualifiziertem Personal
anfragen.
2. Mit dem Hauptschalter die Stromzufuhr aktivieren (GS, Abbildung
4.1 S. 26 ).
3. Das Gerät mit den vorgesehenen Steuersystem einschalten (Ab-
satz 6.2 S. 36 ).
Wartung
39
