5

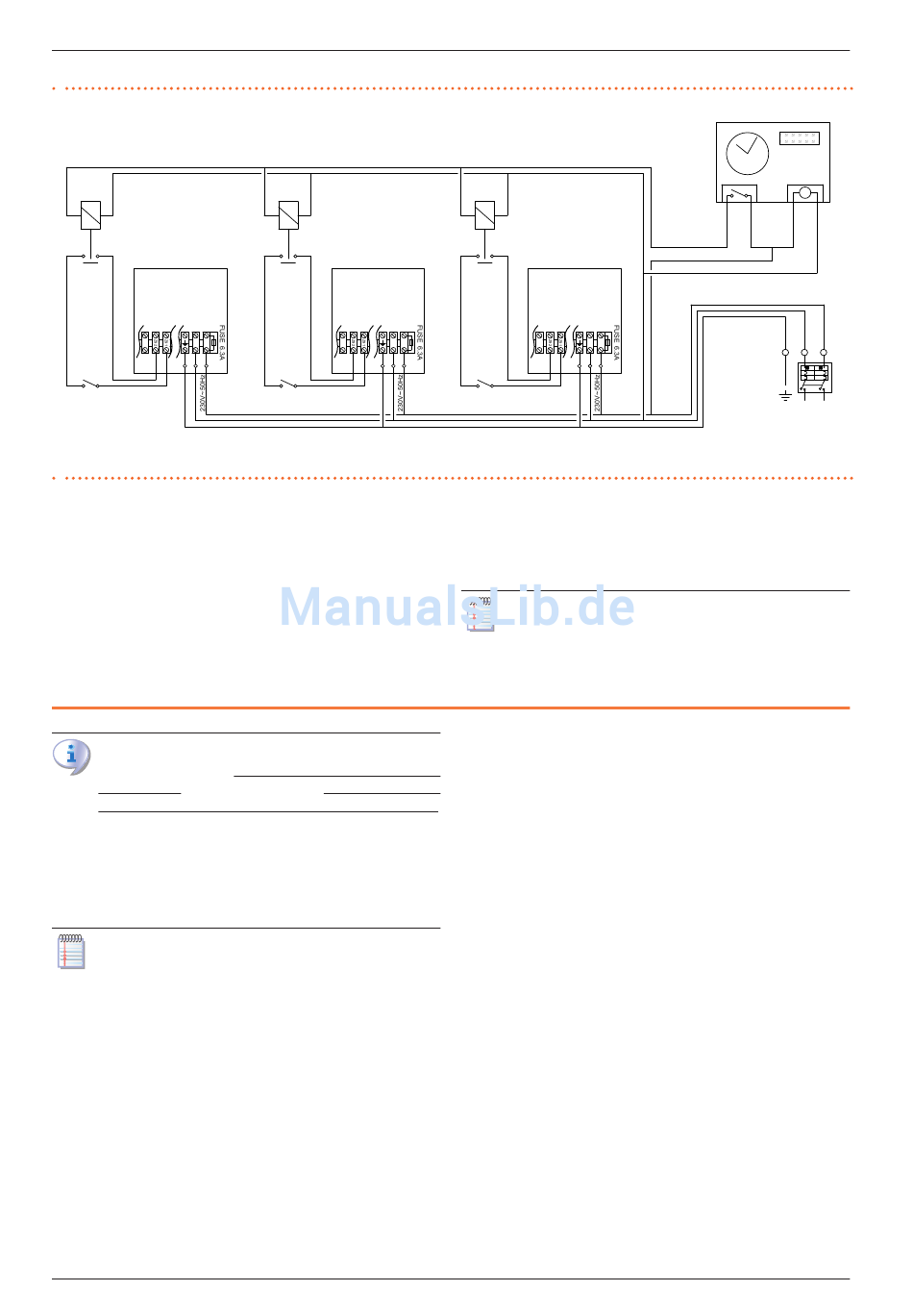

Abbildung 4.13 Anchlussplan für mehrere Geräte mit einem Zeitschaltuhr und mehrern Raumthermostaten
RL1
A
7 N L
TA
A Warmlufterzeuger
P Zeitprogrammiergerät
4.4.7

Positionierung des Steuersystemes

Installieren Sie das gewählte Thermostat/Regelsystem gemäß den folgen-
den Richtlinien:
Sie sollte in ca. 1,5 m Bodenhöhe, geschützt vor Luftzug, direkter Son-
▶
neneinstrahlung, direkten Wärmequellen (Lampen, Warmluftstrom des
Gerätes) installiert werden.
Wenn möglich, nicht an Außenwänden installiert werden, um für einen
▶
5

ERSTE EINSCHALTUNG

Die erste Einschaltung sieht die Prüfung/Einstellung der Verbren-
nungsparameter vor und darf nur vom Robur-Kundendienst aus-
geführt werden. Der Benutzer/Installateur ist NICHT dazu autori-
siert, diese Eingriffe auszuführen, anderenfalls verfällt die Garantie.
Der Installateur muss die im Absatz 5.1 S. 31 beschriebenen Vor-
kontrollen durchführen.
5.1

VORABKONTROLLEN

Absatz nur für den Installateur.
5.1.1 Präventive Maßnahmen für das erstmalige
Einschalten
Nach der Installation muss der Installateur folgendes kontrollieren:
Strom- und Gasanlagen müssen für die erforderlichen Leistungen ge-
▶
eignet sein und über alle von den geltenden Normen vorgeschriebe-
nen Sicherheitsvorrichtungen verfügen.
Keine Leckagen vorliegen in der Gasanlage.
▶
Gastyp, für den das Gerät vorbereitet wurde (Erdgas, Flüssiggas oder
▶
andere).
Der Druck der Gasversorgung muss den Werten in der Tabelle
▶
3.1 S. 20 entsprechen, mit einer max. Toleranz von ±15%.
Die Abgasableitung funktioniert einwandfrei.
▶
Die Verbrennungsluftzuführung und die Abgasableitung müssen den
▶
gesetzlichen Auflagen entsprechen.
Das Stromversorgungsnetz muss den Daten auf dem Geräteschild
▶
RL2
A
7 N L
TA
RL Relais
TA Raumthermostat
Handbuch für Installation, Betrieb und Wartung – Next-R
RL3
A
7 N L
TA
L Phase
N Nullleiter
optimalen Gerätebetrieb die gemessene Temperatur nicht zu verfäl-
schen. Falls dies nicht möglich ist, muss das Steuersystem durch eine
Isolierschicht (Kork, Polystyrol o.Ä.) zwischen Steuersystem und Wand
abgeschirmt werden.
Nur so kann ein ungewolltes Ein- und Abschalten der Anlage ver-
mieden und ein optimaler Wohnkomfort gewährleistet werden.
entsprechen.
Das Gerät muss korrekt gemäß den Anweisungen des Herstellers ins-
▶
talliert sein.
Die Anlage muss nach den Regeln der Technik gemäß den geltenden
▶
nationalen und lokalen Normen ausgeführt worden sein.
5.1.2
Anormale oder gefährliche Situationen an der
Analge
Falls anormale oder gefährliche Situationen an der Anlage vorliegen, führt
der Kundendienst die erste Inbetriebnahme nicht aus und das Gerät kann
nicht gestartet werden.
Mögliche Situationen:
Die Sicherheitsabstände wurden nicht eingehalten.
▶
Der Abstand von brennbaren Materialien ist zu gering.
▶
Die Umstände lassen einen Zugang und eine Wartung in Sicherheit
▶
nicht zu.
Das Gerät wurde mit dem Hauptschalter gestartet/ausgeschaltet, statt
▶
mit den vorgesehenen Steuervorrichtungen.
Defekte oder Störungen am Gerät, die während des Transportes oder
▶
der Installation aufgetreten sind.
Geruch von Gas.
▶
Druck der Gasversorgung ist nicht korrekt.
▶
Abgasanschluss ist nicht konform.
▶
Alle Situationen, die zu Funktionsstörungen bzw. potentiell gefährli-
▶
chen Situationen führen können.
5.1.3

Nicht konforme Anlage und korrektive Eingriffe

Sollte der Kundendienst
muss der Benutzer / Installateur die vom Kundendienst geforderten
Erste Einschaltung
P
M
N L
230 V ~ 50 Hz
Nicht-Übereinstimmungen erkennen,
31
