6

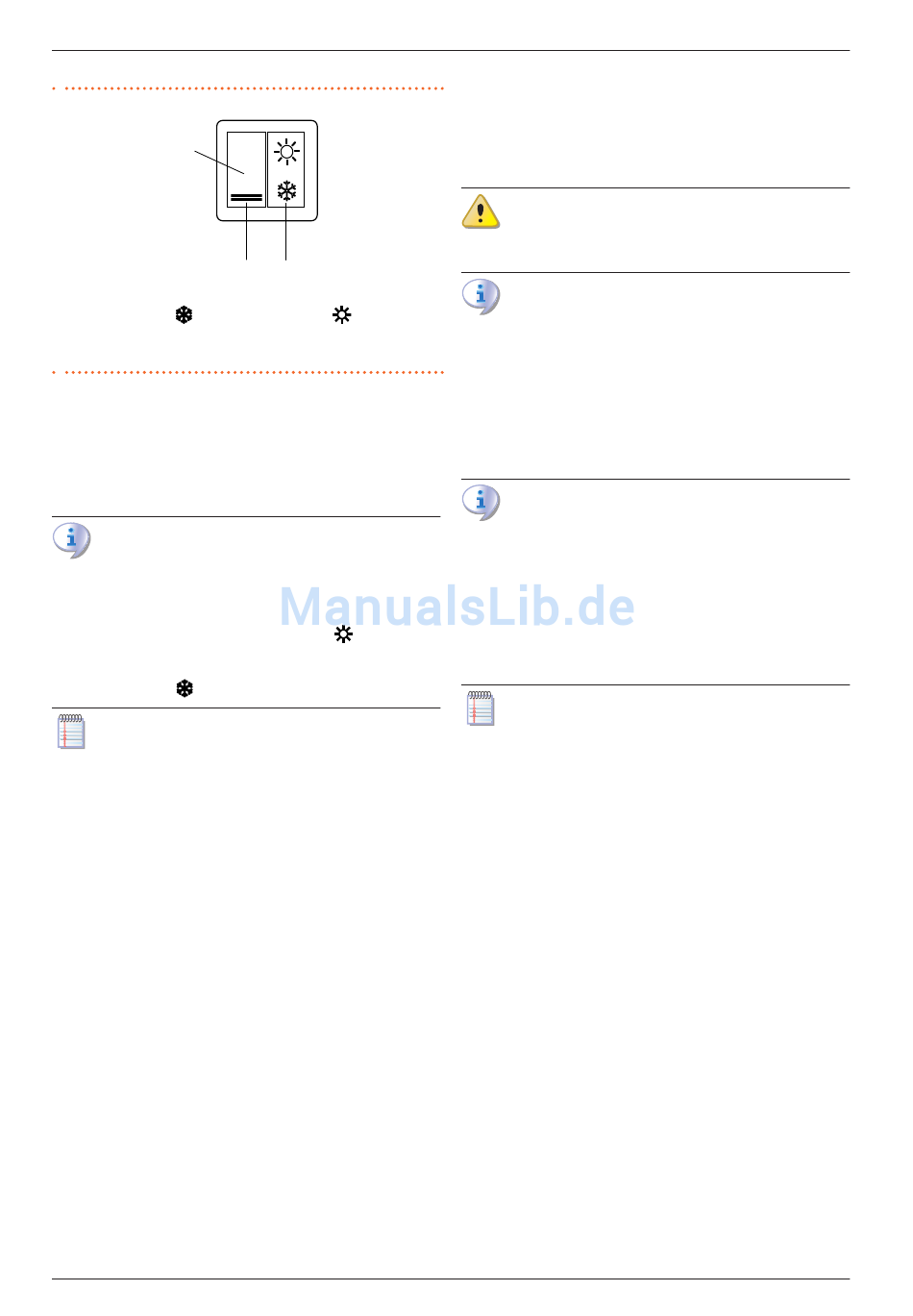

Abbildung 6.2 Standard Fernbedienung mit 2 Tasten
B
A Winter/Sommer-Taste ( Stellung für den Heizungsbetrieb;
trieb, nur Ventilatorfunktion)
B Resettaster
C Störungslampe
Ausschaltung der Heizung
1. Deaktivieren Sie die Heizanforderung, indem Sie den Kontakt Z9 über
die voreingestellte Steuergerät (Thermostat, mit oder ohne Zeitschalt-
uhr, oder potentialfreier Kontakt) öffnen.
2. Der Brenner schaltet sich aus, die Ventilatoren arbeiten jedoch weiter,
bis das Gerät kalt ist.
Bei längerer Nichtbenutzung siehe Abschnitt 7.5 S. 39 .
Aktivierung der Lüftung (Sommerbetrieb)
1. Das Gasabsperrventil schließen und sich vergewissern, dass das Gerät
mit Strom versorgt wird.
2. Die Winter/Sommer-Taste (A) auf Sommerstellung
dung 6.2 S. 37 ). Dadurch wird nur der Ventilator gestartet.
3. Um den Ventilator zu stoppen, stellen Sie den Wahlschalter wieder auf
die Position Winter .
Während der Sommersaison ist es ratsam, die Heizanforderung
durch Öffnen des Z9-Kontaktes über die voreingestellte Steuer-
gerät (Thermostat, mit oder ohne Zeitschaltuhr, oder potential-
freier Kontakt) zu deaktivieren.
6.2.3 OTRG005 Temperaturregler
Beachten Sie die Hinweise im jeweiligen Handbuch.
6.2.4 OCDS008 Digitale Thermostat-Zeitschaltuhr
Beachten Sie die Hinweise im jeweiligen Handbuch.
6.2.5
OSWR000 Genius Software zur Fernsteuerung
der Warmlufterzeuger
Beachten Sie die Hinweise im jeweiligen Handbuch.
6.2.6
Externe Freigabe
Aktivierung der Heizung
1. Stellen Sie sicher, dass der Kontakt 1-3 durch die werkseitig eingebaute
Brücke geschlossen ist. Wenn ein Sommer-/Winter-Wahlschalter (Ab-
satz 4.4.6.2 S. 29 ) installiert ist, stellen Sie sicher, dass sich der Wahl-
schalter in der Stellung "Winter" befindet (Kontakt 1-3 geschlossen).
2. Aktivieren Sie den Kontakt Z9 über das voreingestellte Steuergerät
(Thermostat, mit oder ohne Zeitschaltuhr, oder potentialfreier Kontakt).
3. Nach der Vorspülzeit (circa 40 Sekunden), öffnet das Gaselektroventil
und der Brenner zündet.
4. Sobald die Flamme gezündet ist, hält die Steuerung das Gasventil
geöffnet.
5. Ist dies nicht der Fall, versucht die Steuerung nach den entsprechen-
den Vorwaschzeiten noch einmal 3 mal einzuschalten. Wenn sich die
C A
für den Sommerbe-
einrasten (Abbil-
Handbuch für Installation, Betrieb und Wartung – Next-R
Flamme nicht entzündet, verriegelt sie das Gerät und leuchtet die Stö-
rungslampe, wenn vorhanden (Abbildung 4.4.6.6 ).
6. Im Falle einer Störung drücken Sie die Reset-Taste, falls vorhanden
(Absatz 4.4.6.5 ), oder schließen Sie alternativ den Kontakt 5-7 manuell
(Abbildung 4.10 ).
Wenn kein Reset-Taster vorhanden ist, ist während des Reset-
Vorgangs äußerste Vorsicht geboten, da der 5-7-Kontakt eine
AC 230 V-Spannung an seinen Klemmen hat.
Wird das Gerät zum ersten Mal oder nach einem längeren Still-
stand wieder eingeschaltet, kann es sein, dass der Vorgang wie-
derholt werden muss, weil sich Luft in den Gasleitungen befindet.
Ausschaltung der Heizung
1. Deaktivieren Sie die Heizanforderung, indem Sie den Kontakt Z9 über
die voreingestellte Steuergerät (Thermostat, mit oder ohne Zeitschalt-
uhr, oder potentialfreier Kontakt) öffnen.
2. Der Brenner schaltet sich aus, die Ventilatoren arbeiten jedoch weiter,
bis das Gerät kalt ist.
Bei längerer Nichtbenutzung siehe Abschnitt 7.5 S. 39 .
Aktivierung der Lüftung (Sommerbetrieb)
1. Das Gasabsperrventil schließen und sich vergewissern, dass das Gerät
mit Strom versorgt wird.
2. Mit einem geeigneten Sommer-/Winter-Wahlschalter (Absatz
4.4.6.2 S. 29 ) den Sommerbetrieb wählen (Kontakt 1-3 offen, Kontakt
1-2 geschlossen). Dadurch wird nur der Ventilator gestartet.
3. Um den Ventilator zu stoppen, stellen Sie den Wahlschalter wieder auf
Winterbetrieb (Kontakt 1-2 offen).
Während der Sommersaison ist es ratsam, die Heizanforderung
durch Öffnen des Z9-Kontaktes über die voreingestellte Steuer-
gerät (Thermostat, mit oder ohne Zeitschaltuhr, oder potential-
freier Kontakt) zu deaktivieren.
6.3

EFFIZIENZ

Für eine größere Effizienz des Gerätes:
Installieren Sie die horizontalen Luftströmung Geräte entsprechend
▶
der Höhe über dem Boden (Abbildung 2.2 S. 18 ).
Richten Sie den Warmluftstrom mit Hilfe der horizontalen Lamellen des
▶
Zuluftgitters nach unten Absatz 2.3 S. 17 .
Positionieren Sie den Thermostat/Regelsystem gemäß den Anweisun-
▶
gen in Absatz 4.4.7 S. 31 .
Die Aktivierung der Geräten dem effektiven Gebrauch anpassen.
▶
Halten Sie die Lüftergitter sauber.
▶
Wiederholtes einschalten so wenig wie möglich ausführen.
▶
Verwenden Sie ein Steuergerät (z.B. den optionalen OTRG005 Tempera-
▶
turregler), mit dem Sie die Modulation der Wärmeleistung des Gerätes
nutzen können.
6.4

NEUSTART EINER BLOCKIERTEN EINHEIT

6.4.1
Angezeigte Betriebsstörungen
Mit Ausnahme der unten aufgeführten Flammenstörung werden alle Stö-
rungen ausschließlich in Anwesenheit des optionalen OTRG005 Tempera-
turreglers und der zugehörigen Steuerungen, d.h. des OCDS008 digitalen
Thermostates mit Zeitschaltuhr und der OSWR000 Genius Software zur
Fernsteuerung der Warmlufterzeuger, gemeldet.
Standard-Betrieb
37
