hinteren Position auf der Oberseite des Gerätes zu verschieben.
Verschieben des Abgasanschlusses bei Modellen R15 und R20
1. Obere Platte des Warmlufterzeugers entfernen.
2. Entfernen Sie die obere Blindplatte (Detail 7 Abbildung 1.1 S. 8 )
von der oberen Platte.
3. Lösen Sie die drei Schrauben, die den Abgasauslass am hinteren
Kragen befestigen.
4. Positionieren Sie den Abgasauslass in der Öffnung der oberen
Platte.
5. Befestigen Sie den Abgasauslass mit den drei Schrauben am obe-
ren Einlass.
6. Montieren Sie die Blindplatte am hinteren Auslass.
7. Obere Platte des Warmlufterzeugers wieder anbauen.
3.3.2 Ansauganschluss Verbrennungsluft
Ø 80 mm mit Dichtung, auf der Rückseite, oben (siehe Abmessungen,
▶
Absatz 1.2 S. 8 ).
3.3.3
Installationsarten
Die in den nachstehenden Tabellen angegebenen Längen sind
bei Anlagen zu berücksichtigen, bei denen die Luft- und/oder
Abgasrohre einem linearen Weg folgen, wie in den jeweiligen
Abbildungen dargestellt. Ist dies nicht der Fall, muss mit der Be-
rechnung des Druckabfallnachweises (Absatz 3.3.4 S. 23 ) fortge-
fahren werden.
Im Falle von Rohrleitungen, die anders als die von dem Hersteller
auf Anfrage gelieferten Luftansaug- und Abgasleitungen, bitte
feststellen, dass diese für den entsprechenden Warmlufterzeuger
geeignet sind. Insbesondere muss die Temperaturklasse der Rohr-
leitung an die Gerätbetriebseigenschaften entsprechend sein,
und mit der chemischen–physischen Stabilität desselben Systems
kompatibel sein.
Auf jeden Fall dürfen ausschließlich für den jeweiligen Installati-
onstyp zugelassene Rohre verwendet werden. Robur liefert auf
Anfrage zugelassene Rohre, koaxiale Rohre und Endstücke.
Die Warmlufterzeuger der Next-R Serie können auf eine der folgenden Wei-
sen installiert werden.

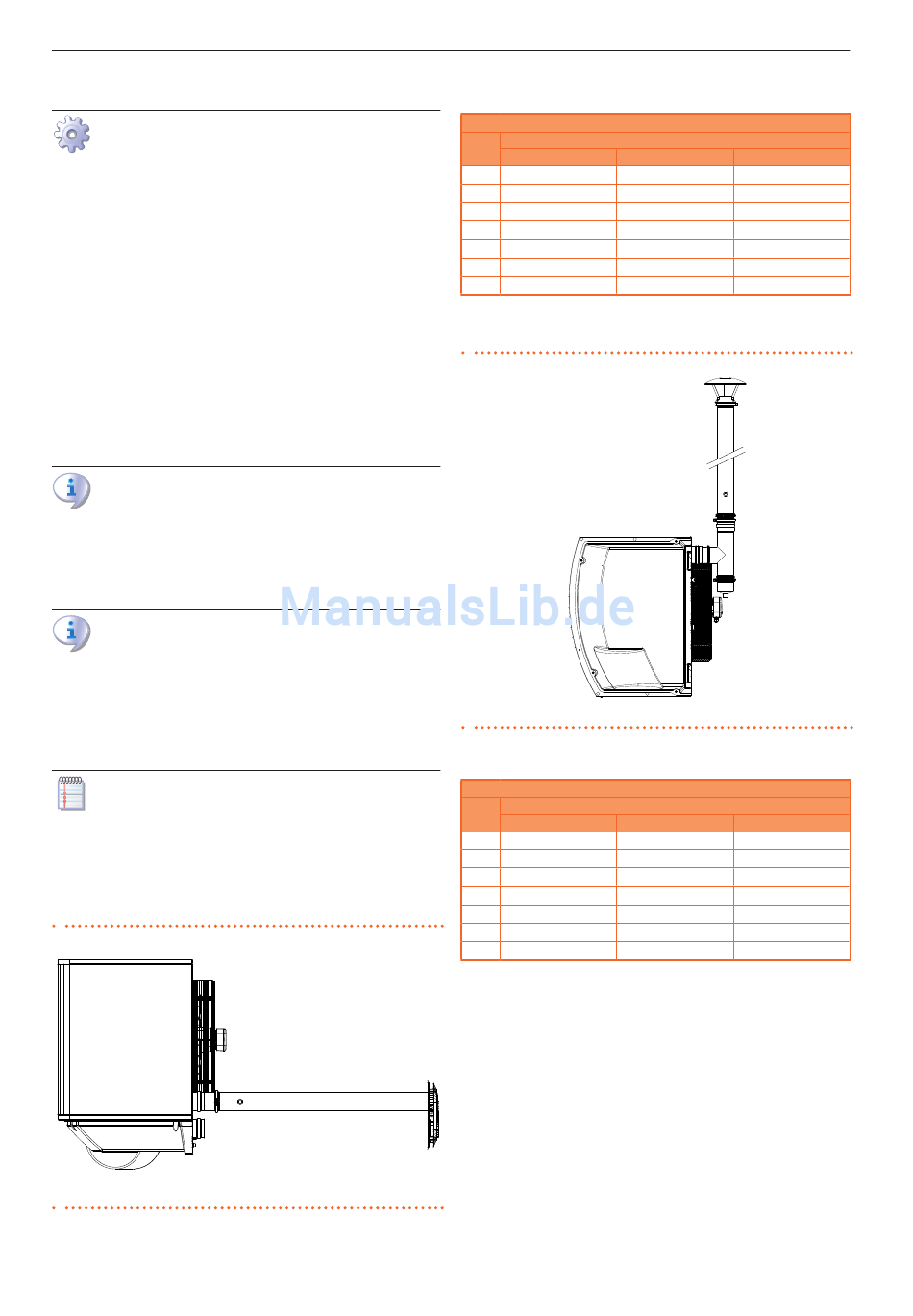

3.3.3.1 Installation Typ B23 mit Wandabgasrohr

Abbildung 3.1 Installation Typ B23 mit Abgasrohr Ø 80
A Aufsicht
A
Handbuch für Installation, Betrieb und Wartung – Next-R
Tabelle 3.2 Maximal zulässige Rorhlänge B23
Maximal zulässige Rorhlänge (m)
Ø 80
R15
30
R20
30
R30
30
R40
28
R50
16
R60
10
R80
7

3.3.3.2 Installation Typ B23 mit Abgasrohr durch Dach

Abbildung 3.2 Installation Typ B23 mit Abgasrohr durch Dach Ø 80
A
A Rechte Seitenansicht
Tabelle 3.3 Maximal zulässige Rorhlänge B23 mit Abgasrohr über Dach
Maximal zulässige Rorhlänge (m)
Ø 80
R15
30
R20
30
R30
30
R40
25
R50
13
R60
7
R80
4
Hydraulikinstallateur
Abgasrohr
Ø 100 Ø 110
30 30
30 30
30 30
30 30
30 30
30 30
23 30
Abgasrohr
Ø 100 Ø 110
30 30
30 30
30 30
30 30
30 30
24 30
13 21
21
