Robur Next-R20 Handbuch Seite 27

4
4. Weitere Informationen entnehmen Sie bitte der mit dem OCDS012-
Zubehör gelieferten Bedienungsanleitung.
Die maximal zulässige Länge des Kabels beträgt 20 Meter.

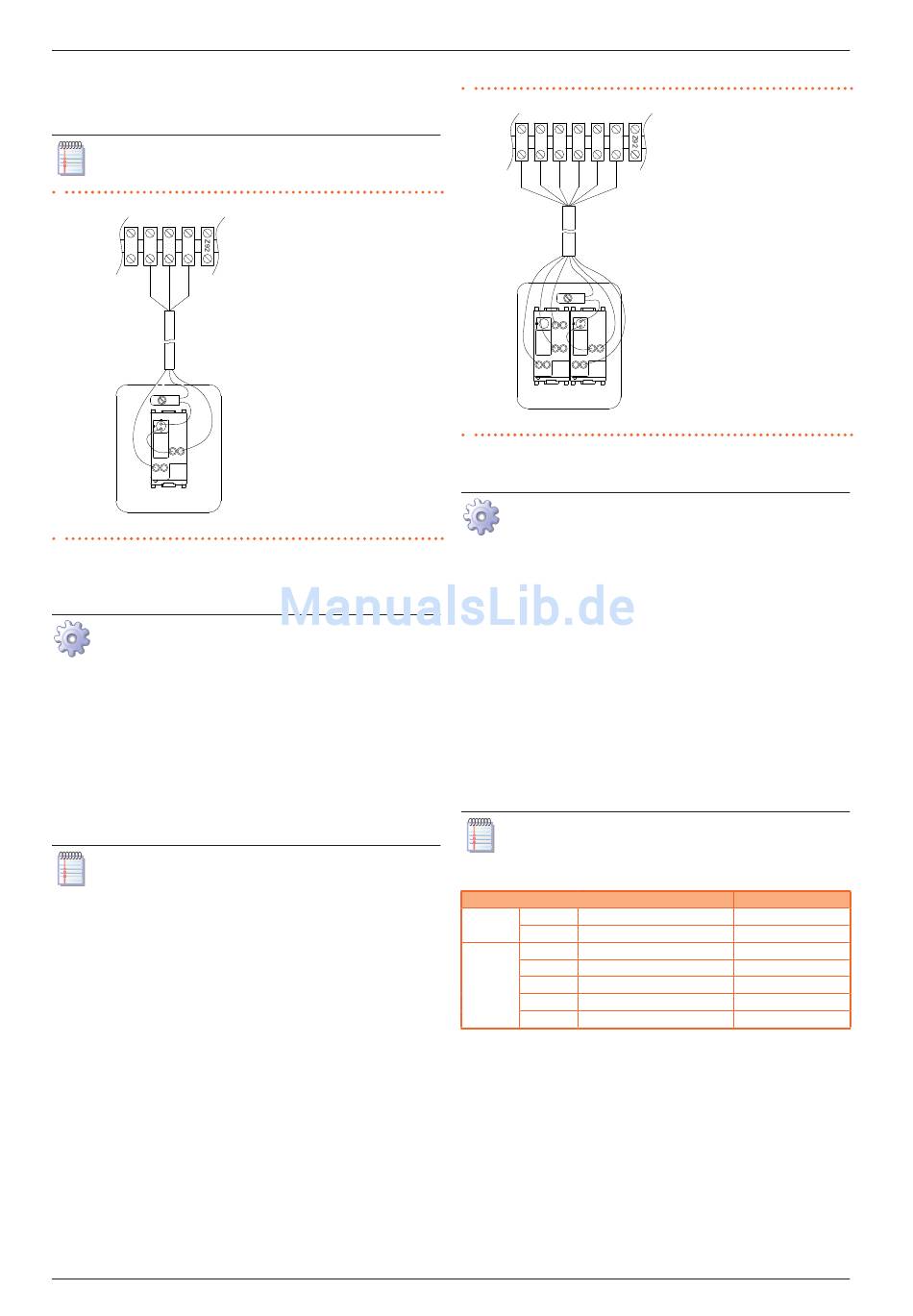

Abbildung 4.2 Anschluss Standard Fernbedienung mit 1 Taste
3 5 6 7
3 1 9
9 1 3
L1
L
1
P1
OCDS012
4.4.2
OCTR000 Standard Fernbedienung mit 2
Tasten
Vorgehensweise für den Anschluss der OCTR000 Standard
Fernbedienung mit 2 Tasten
Das Steuergerät muss mit Dehnschrauben an einer geeigneten
Stelle an der Wand montiert werden.
1. Auf die Anschlussklemmleiste gemäß Verfahren 4.2 S. 26 zugreifen.
2. FRORR 6x1mm² Kabel (als OCVO015 Zubehör verfügbar, 5 m Lange)
benutzen.
3. Die Leiter an die Klemmleiste anschließen, wie in Abbildung 4.3 S. 27
gezeigt.
4. Weitere Informationen entnehmen Sie bitte der mit dem OCTR000-
Zubehör gelieferten Bedienungsanleitung.
Die maximal zulässige Länge des Kabels beträgt 20 Meter.
L1 Störungslampe
P1 Entriegelungstaste
Handbuch für Installation, Betrieb und Wartung – Next-R
Abbildung 4.3 Anschluss Standard Fernbedienung mit 2 Taste
1 2 3 5 6 7
1 5 4 8 6 7
6
5 1 4 8 7
L1
2
L L
1 1
Z1 P1
OCTR000
4.4.3
OTRG005 Temperaturregler
Vorgehensweise für den Anschluss des OTRG005 Temperatur-
regler
Der Thermoregler muss mit Dehnschrauben an einer geeigneten
Stelle an der Wand montiert werden.
Der Anschluss des Temperaturreglers wird an der Klemmleiste am
Schaltschrank in der Einheit ausgeführt.
Zum Anschluss des OTRG005 Temperaturreglers:
1. Auf die Anschlussklemmleiste gemäß Verfahren 4.2 S. 26 zugreifen.
2. Entfernen Sie die auf der Klemmleiste vorhandenen elektrischen Brü-
cken 27 und 28 (Absatz 1.4 S. 12 ).
3. FRORR 7x1mm² Kabel (als OCVO015 Zubehör verfügbar, 5 m Lange)
benutzen.
4. Führen Sie die elektrischen Anschlüsse wie in Abbildung 4.4 S. 28
und Tabelle 4.1 S. 27 beschrieben durch.
5. Weitere Informationen entnehmen Sie bitte der mit dem OTRG005-
Zubehör gelieferten Bedienungsanleitung.
Die maximal zulässige Länge des Kabels beträgt 10 Meter.
Tabelle 4.1 Anschluss des OTRG005 Temperaturreglers
OTRG005 Temperaturregler
1
J1
2 Neutralleiter
1
2
J2 3
4
5
Elektroinstallatuer
L1 Störungslampe
P1 Entriegelungstaste
Z1 Schalter Sommer/Winter
Next-R
Phase 1
N
OF 5
RES 7
LF 6
FAN C
REQ Z91
27
