Robur Next-R20 Handbuch Seite 25

3

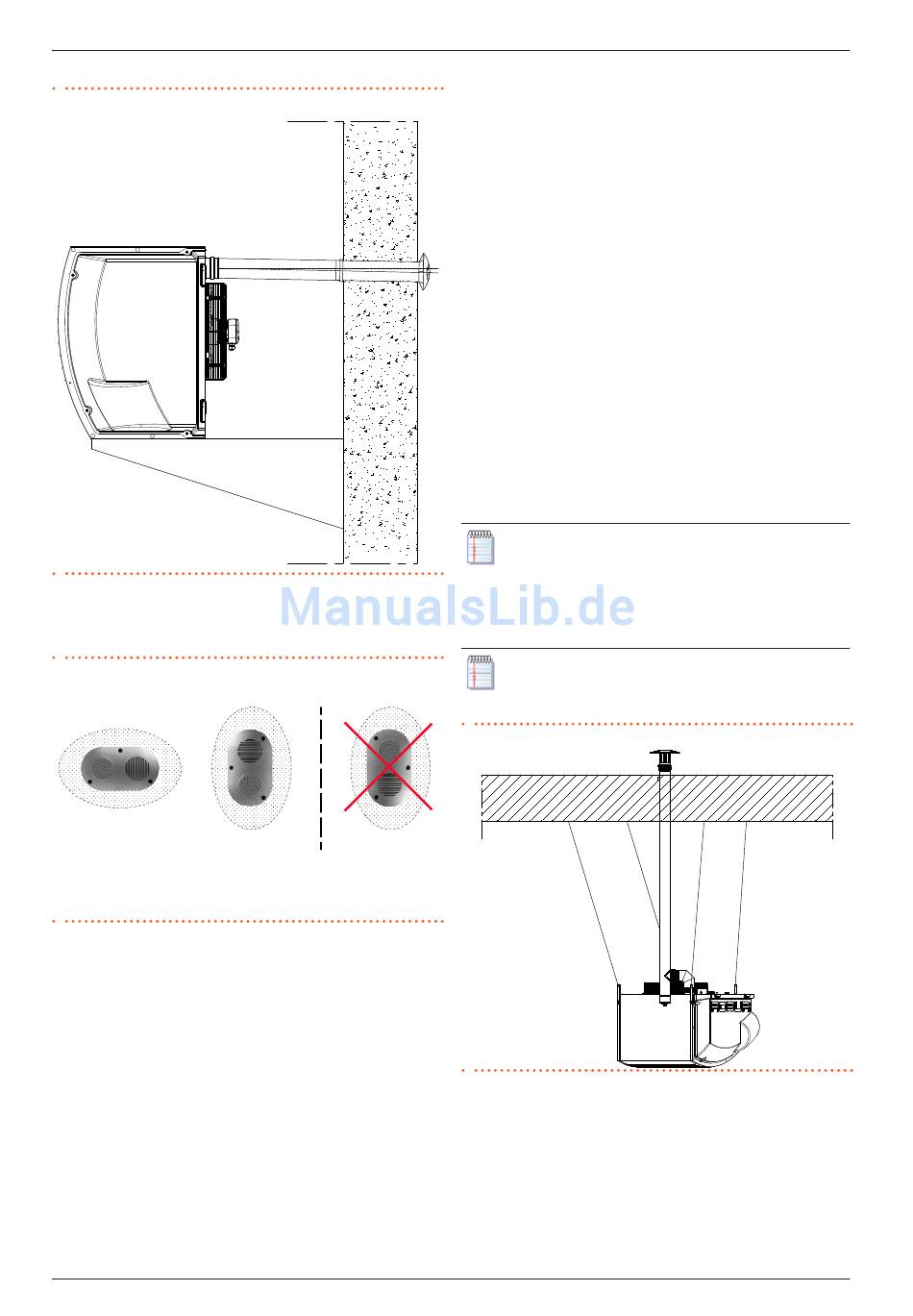

Abbildung 3.7 Horizontale Rohrneigung
Für eine korrekte Installation der äußeren Abschlusselemente der Abgas-
und der Luftzuleitung sind die Hinweise der zu berücksichtigen (siehe Ab-
bildung 3.8 S. 25 ).
Abbildung 3.8 Position Wand-Endstück
A
IN OUT
OK
IN Verbrennungslufteinlass
OUT Abgasauslass
A Empfohlene Position (OK)
3.3.5
Berechnungsbeispiel
Nehmen wir an, wir installieren eine R60 mit C13-Konfiguration (Abbildung
3.3 S. 22 ). Das Luft/Abgas-System wird mit separaten Rohren von Ø 80
wie folgt ausgeführt:
7 m Abgasrohr Ø 80
▶
1 90°-Bogen Ø 80 auf dem Abgasrohr
▶
6 m Luftrohr Ø 80
▶
B C
OUT IN
IN OUT
NO
B Zulässige Position (OK)
C Position nicht zulässig (NO)
Handbuch für Installation, Betrieb und Wartung – Next-R
Anhand dieser Daten kann die Berechnung des Druckverlustes ausgeführt
werden, wobei zu beachten ist, dass der max. zulässige Druckverlust 100 Pa
beträgt (siehe Tabelle 3.11 S. 23 ).
Abgasrohr Ø 80
▶
7 m x 9,2 Pa/m =
Bogen 90°
▶
1 x 15,4 Pa =
Luftrohr Ø 80
▶
6 m x 4,4 Pa/m =
Gesamtdruckverlust = 106,2 Pa
Der Gesamtdruckverlust des Rohrsystems ist größer als der maximal zuläs-
sige Druckverlust (100 Pa) so die Installation kann nicht ausgeführt werden.
Die Installation ist nur mit Anwendung einer der folgenden Maßnahmen
ausführbar:
Länge der Luft-/Abgasleitungen reduzieren.
▶
Den Rohrdurchmesser erhöhen, z.B. mit Ø 110. In diesem Fall, wäre der
▶
Gesamdruckverlust:
7 m x 1,9 Pa/m =
1 x 4,3 Pa =
6 m x 0,9 Pa/m =
Gesamtdruckverlust = 23,0 Pa
die somit mit dem maximal zulässigen Druckabfall kompatibel ist.
3.3.6
Vertikaler Luftströmung Warmlufterzeuger
Für vertikale Luftströmung Warmlufterzeuger, bei der Installation
vertikaler Abgasrohre muss an der Basis des Abgasrohrs ein T-
Stück installiert werden, das eventuelles Kondensat auffängt und
dadurch vermeidet, dass Kondensattropfen ins Gerät gelangen
(Abbildung 3.9 S. 25 ).
Achten Sie auf die Sammlung und ordnungsgemäße Förderung
des Kondensatablasses.
Abbildung 3.9 Installationsbeispiel für vertikale Luftströmung Warmlufterzeuger
Hydraulikinstallateur
64,4 Pa
15,4 Pa
26,4 Pa
13,3 Pa
4,3 Pa
5,4 Pa
