ELEKTROINSTALLATEUR

4.1

HINWEISE

Allgemeine Warnungen
Die Hinweise im Kapitel III S. 4 lesen, sie enthalten wichtige In-
formationen über Normen und Sicherheit.
Konformität Normen Anlagen
Die Installation muss gemäß den geltenden einschlägigen Nor-
men, je nach Nutzerland und Installationsort, im Hinblick auf Si-
cherheit, Planung, Realisierung und Wartung von elektrischen An-
lagen ausgeführt werden.
Die Installation auch den Anforderungen des Herstellers entspre-
chen.
Unter Spannung stehende Bauteile
„ Nach der endgültigen Positionierung des Gerätes am Aufstellungs-
ort, muss vor der Ausführung von elektrischen Anschlüssen sicher-
gestellt werden, dass alle Bauteile spannungslos sind.
Erdung
„ Das Gerät muss an eine normgerechte Erdungsanlage angeschlos-
sen werden, die gemäß der geltenden Normen realisiert wurde.
„ Es ist verboten, die Gasleitungen für die Erdung zu verwenden.
Trennung Kabel
Die Leistungskabel und die Signalkabel dürfen sich nicht berühren.
Den Hauptschalter für die elektrische Versorgung nicht zum
ein-/ausschalten des Gerätes verwenden
„ Den Hauptschalter für die elektrische Versorgung niemals dazu
verwenden, um das Gerät ein- und auszuschalten, da es dadurch
auf lange Sicht beschädigt werden könnte (gelegentliche Strom-
ausfälle können toleriert werden).
„ Zum Ein- und Ausschalten des Geräts nur die dafür vorgesehene
Steuervorrichtung verwenden.
4.2

ELEKTRISCHE ANLAGEN

Die elektrischen Anschlüsse sehen vor:
A. Elektrische Versorgung (Absatz 4.3 S. 26 ).
B. Steuersystem (Absatz 4.4 S. 26 ).
Vorgehensweise für die Anschlüsse
Alle elektrischen Anschlüsse werden an der Anschlussklemmleiste in der
Nähe des Schaltschranks ausgeführt:
1. Sicherstellen, dass das Gerät nicht unter Spannung steht.
2. Für den Zugang zum Schaltschrank öffnen Sie die thermogeformte Tür,
die sich auf der rechten Seite des Gerätes befindet (Detail 5 Abmessun-
gen Absatz 1.2 S. 8 ).
3. Führen Sie die Kabel durch die Kabelverschraubung (Detail 3 Abmes-
sungen Absatz 1.2 S. 8 ). Die PG9 Kabelverschraubungen sind für
Kabel von 3,5 bis 8 mm Durchmesser geeignet. Die PG13,5 Kabelver-
schraubungen sind für Kabel von 6 bis 12 mm Durchmesser geeignet.
4. Die entsprechenden Anschlussklemmen finden.
26
5. Die Anschlüsse ausführen.
6. Schließen Sie die thermogeformte Tür.
4.3

ELEKTRISCHE VERSORGUNG

4.3.1 Versorgungsanschluss
Der Installateur muss eine geschützte Einphasen-Linie (230 V 1-N 50 Hz)
vorsehen mit:
Kabel des Typs H05 VVF 3x1,5 mm
▶
12 mm.
Zweipolschalter mit Kontaktöffnungsweite von mindestens 3 mm.
▶
Anschluss der Versorgung
Für den Anschluss des dreiadrigen Versorgungskabels:
1. Auf die Anschlussklemmleiste gemäß Verfahren 4.2 S. 26 zugreifen.
2. Die drei Leiter an die Klemmleiste anschließen, wie in Abbildung
4.1 S. 26 gezeigt.
3. Die Erdungsleitung muss länger als die Spannungsleitungen sein (um
im Falle eines zufälligen Ziehens als Letztes abgerissen zu werden).

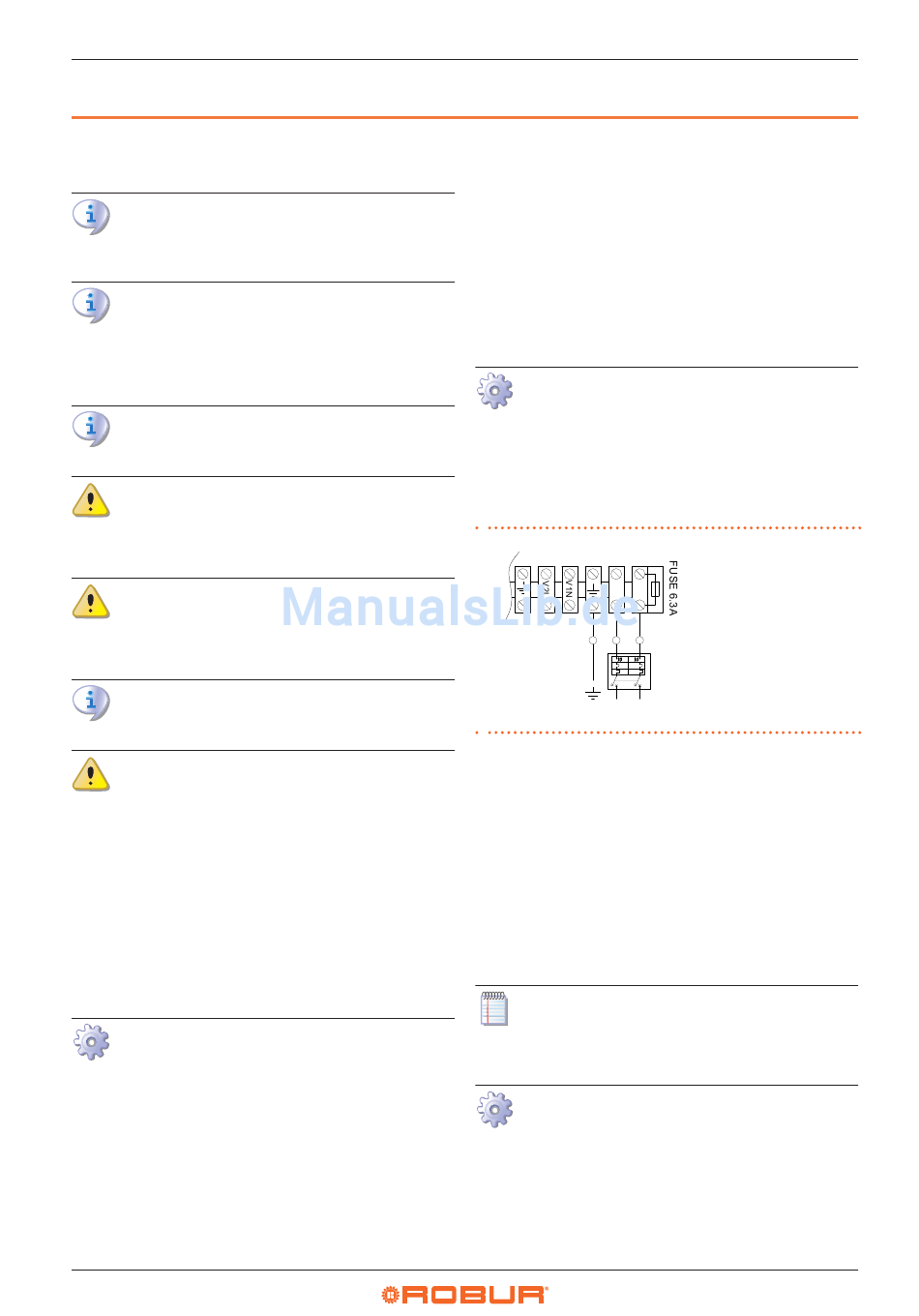

Abbildung 4.1 Elektrischer Anschluss des Gerätes an das Stromnetz
N L
N L
230 V ~ 50 Hz
4.4

STEUERSYSTEM

Es sind sechs getrennte Einstellungssysteme möglich, jedes mit spezifi-
schen Eigenschaften, Bauteilen und Plänen:
1. OCDS012 Standard Fernbedienung mit 1 Taste
2. OCTR000 Standard Fernbedienung mit 2 Tasten
3. OTRG005 Temperaturregler
4. OCDS008 digitaler Thermostat mit Zeitschaltuhr (kombiniert mit
OTRG005 Temperaturregler)
5. Genius Software zur Fernsteuerung der Warmlufterzeuger (kombiniert
mit OTRG005 Temperaturregler)
6. Externe Freigabe
Die Steuerungen 3, 4 und 5 regeln automatisch die Modulation der
Wärmeleistung des Gerätes auf zwei Ebenen.
4.4.1
OCDS012 Standard Fernbedienung mit 1 Taste
Vorgehensweise für den Anschluss der OCDS012 Standard
Fernbedienung mit 1 Taste
Das Steuergerät muss mit Dehnschrauben an einer geeigneten
Stelle an der Wand montiert werden.
1. Auf die Anschlussklemmleiste gemäß Verfahren 4.2 S. 26 zugreifen.
2. 3x1 mm
2 Kabel für den Anschluss verwenden.
3. Die Leiter an die Klemmleiste anschließen, wie in Abbildung 4.2 S. 27
gezeigt.
2 mit max. Außendurchmesser von
L Phase
N Nullleiter
Bauteile NICHT MITGELIEFERT:
GS Bipolarer Schalter
GS
4
