Merkmale und technische Daten
1.5 BETRIEBSMODALITÄT
Der Next-R Warmlufterzeuger kann in zwei Leistungsstufen (Maximum und
Minimum) betrieben werden, wobei die Gebläsedrehzahl konstant bleibt.
Zur Auswahl der Leistungsstufe ist es notwendig, mit einem geeigneten
Steuergerät (Absatz 1.6 S. 14 ) zu arbeiten.
Die OTRG005 Temperaturregler, der OCDS008 digitale Thermostat mit Zeit-
schaltuhr und die OSWR000 Genius Fernsteuerungssoftware ermöglichen
die automatische Verwaltung der beiden Leistungsstufen.
Bei verschiedenen Arten von Steuergeräten (OCDS012, OCTR000 oder ex-
terne Freigabe) ist es notwendig, die Leistungsstufen durch Öffnen oder
Schließen des Kontaktes 27 zu steuern (Abbildungen 1.9 S. 12 und
1.10 S. 13 ). Im Detail:
Kontakt 27 geschlossen: maximale Leistung Betrieb
▶
Kontakt 27 geöffnet: niedrigere Leistung Betrieb
▶
1.6

KONTROLLEN

1.6.1

Kontrollvorrichtung

Die Funktion der Einheit ist nur gewährleistet, wenn es an einer dieser drei
Kontrolleinrichtungen angeschlossen ist:

1. OCDS012 Standard Fernbedienung mit 1 Taste

2. OCTR000 Standard Fernbedienung mit 2 Tasten
3. OTRG005 Temperaturregler
4. OCDS008 digitaler Thermostat mit Zeitschaltuhr (kombiniert mit
OTRG005 Temperaturregler)
5. OSWR000 Genius Software zur Fernsteuerung der Warmlufterzeuger
(kombiniert mit OTRG005 Temperaturregler)
6. Externe Freigabe
1.6.2
OCDS012 Standard Fernbedienung mit 1 Taste

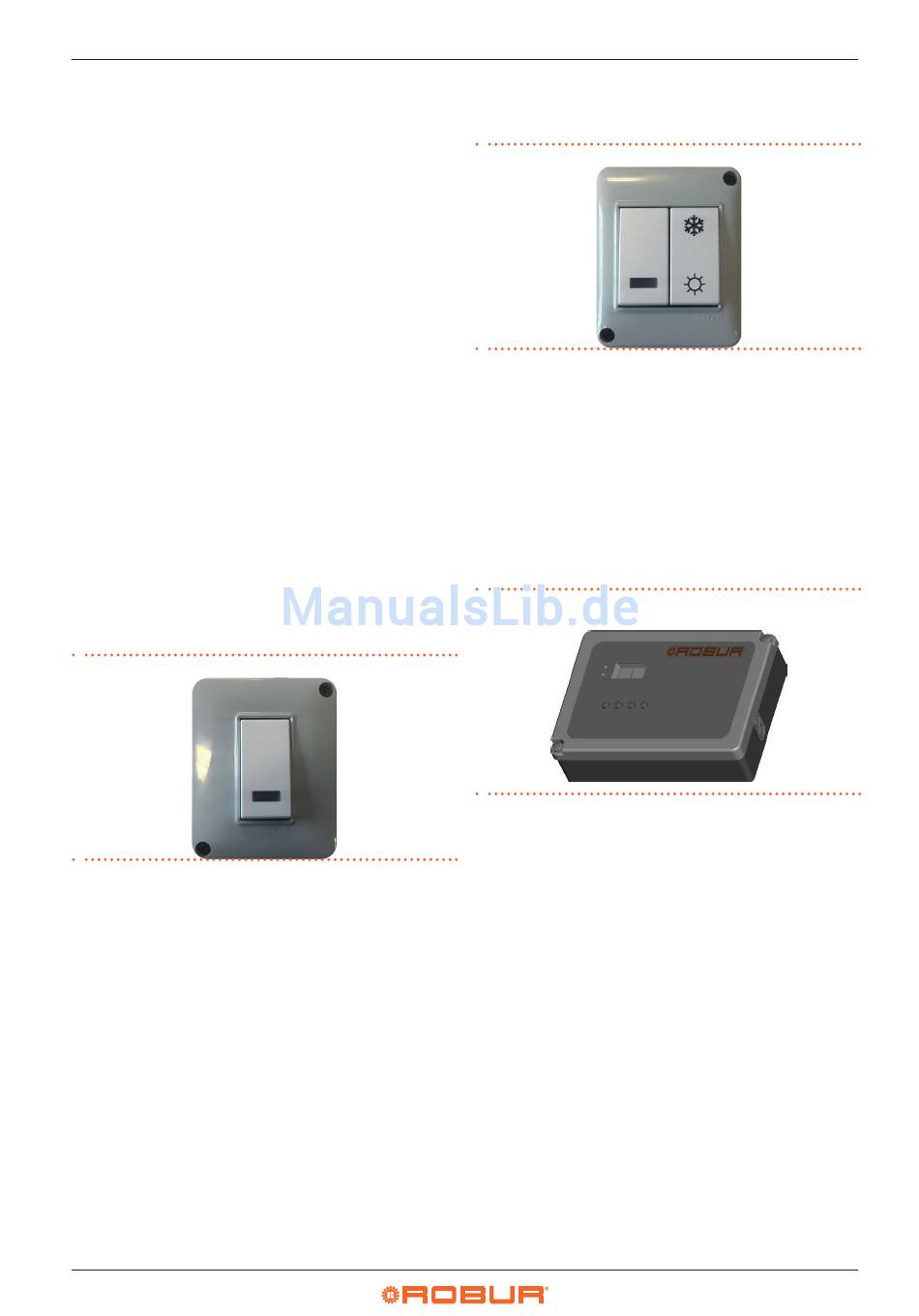

Abbildung 1.11 OCDS012 Standard Fernbedienung mit 1 Taste
Die OCDS012 Standard Fernbedienung mit 1 Taste zeigt den Zustand der
Flammenstörung an und erlaubt deren Reset.
Es erlaubt weder das Ein- und Ausschalten des Gerätes zum Heizen, noch
die Sommerlüftung, noch die Leistungsmodulation.
Seine Funktionen sind:
Anzeigelampe für Flammenstörung.
▶
Reset des Flammenstörungsstatus.
▶
Für weitere Details und Pläne siehe Absatz 4.4.1 S. 26 .
14
1.6.3
OCTR000 Standard Fernbedienung mit 2
Tasten
Abbildung 1.12 OCTR000 Standard Fernbedienung mit 2 Tasten
Die OCTR000 Standard Fernbedienung mit 2 Tasten zeigt den Zustand der
Flammenstörung an und erlaubt deren Reset. Zusätzlich kann der Sommer-
lüftungsmodus gewählt werden.
Es erlaubt weder das Ein- und Ausschalten des Gerätes zum Heizen noch die
Leistungsmodulation.
Seine Funktionen sind:
Anzeigelampe für Flammenstörung.
▶
Reset des Flammenstörungsstatus.
▶
Aktivierung der Sommerlüftungsbetrieb.
▶
Für weitere Details und Pläne siehe Absatz 4.4.2 S. 27 .
1.6.4
OTRG005 Temperaturregler
Abbildung 1.13 OTRG005 Temperaturregler
Der Temperaturregler ist ein Gerät zur direkten Steuerung von Warmluft-
erzeuger: Die einfache und intuitive Benutzerschnittstelle erlaubt es dem
Benutzer, die Steuerungsparameter zu ändern, die ein/aus des Warmlufter-
zeugers zu verwalten und die Betriebsart zu ändern (Heizung oder Som-
merlüftung); eine serielle Schnittstelle erlaubt auch die Erstellung von Kas-
kadierensystemen, die von einem einzigen Thermostat mit Zeitschaltuhr
verwaltet werden (optional OCDS008, unter Absatz 1.6.5 S. 15 beschrie-
ben), mit erheblichen Vorteilen bei der Temperaturregelung, insbesondere
in großen Räumen.
Hauptfunktionen:
Warmlufterzeuger ein/aus
▶
Erfassung der Umgebungstemperatur durch den NTC-Fühler.
▶
Diagnostik.
▶
Reset des Flammenstörungsstatus.
▶
Anzeige der Werte und Einstellung der Warmlufterzeugerparameter.
▶
Einstellung des Sollwertes für Heizung und Sommerlüftung.
▶
Automatisches Modulationsmanagement.
▶
Aktivierung der Sommerlüftungsbetrieb.
▶
Möglichkeit, kaskadierte Systeme zu realisieren.
▶
Möglichkeit der Fernverwaltung über Modbus.
▶
Weitere Details und Pläne finden Sie in der Bedienungsanleitung des
OTRG005 Temperaturreglers und im Absatz 4.4.3 S. 27 .
