Robur Next-R20 Handbuch Seite 28

Elektroinstallatuer

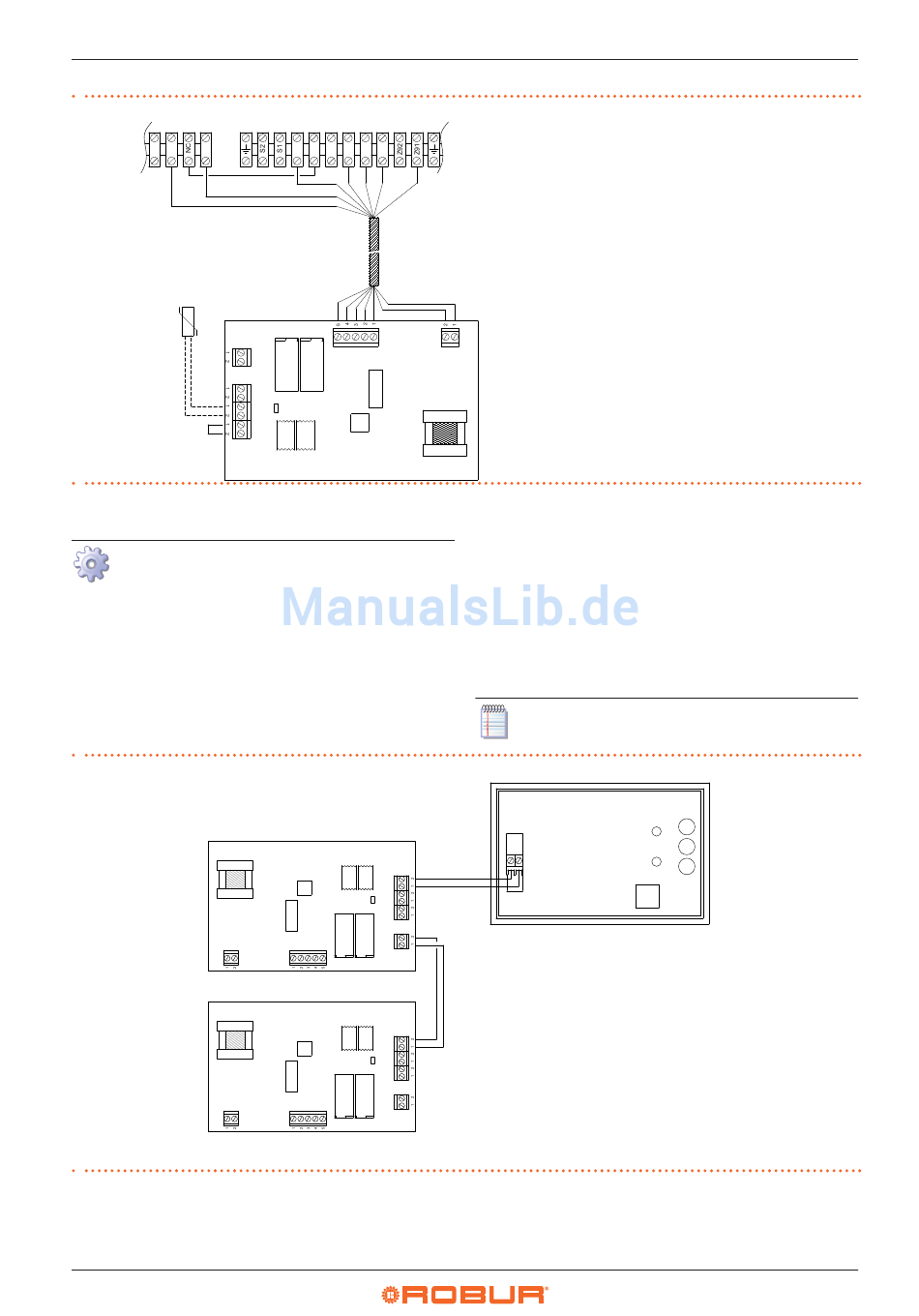

Abbildung 4.4 Anschluss des OTRG005 Temperaturreglers
L N
B
4.4.4
OCDS008 Digitale Thermostat-Zeitschaltuhr
Vorgehensweise für den Anschluss des Digitalen OCDS008
Thermostat-Zeitschaltuhr
Der Thermostat mit Zeitschaltuhr muss mit Dehnschrauben an ei-
ner geeigneten Stelle an der Wand montiert werden.
Der OCDS008 Thermostat mit Zeitschaltuhr wird an den OTRG005
Temperaturregler angeschlossen, der für den Betrieb des Thermo-
stats mit Zeitschaltuhr benötigt wird.
Führen Sie die elektrischen Anschlüsse wie in Abbildung 4.5 S. 28
beschrieben durch.
Abbildung 4.5 Anschluss OCDS008 Digitale Thermostat-Zeitschaltuhr
A OTRG005 Temperaturregler
4.4.5 OSWR000 Genius Software zur Fernsteuerung
der Warmlufterzeuger
Die OSWR000 Genius Software zur Fernsteuerung der Warmlufterzeuger
28
C
1 2 3 5 6
28
A
J2
J3
J4
JP
J5
J6
JP
J2
J1
JP
J2
J1
A
C
B
7
C
J1
Der Anschluss des OTRG005 Temperaturreglers erfolgt wie in Ab-
satz 4.4.3 S. 27 beschrieben.
Zum Anschluss des OCDS008 Thermostat mit Zeitschaltuhr an den
OTRG005 Temperaturregler verwenden Sie ein bipolares Kabel
(z.B. H03RR-F oder H03VV-F) mit einem Querschnitt zwischen 0,5
mm und 2,5 mm
2
In Räumen mit besonders starken elektromagnetischen Störungen
wird die Verwendung von geschirmten Kabeln empfohlen.
Weitere Informationen entnehmen Sie bitte der mit dem OCDS008-
Zubehör gelieferten Bedienungsanleitung.
Die maximal zulässige Länge des Kabels beträgt 50 Meter.
J6
J5
J4
J3
A
J6
J5
J4
J3
A
B OCDS008 Digitale Thermostat-Zeitschaltuhr
wird mit einem Installationspaket für Windows-PCs mit Installationsanlei-
tung geliefert.
Die Modbus-Verbindung zwischen dem PC und den OTRG005
OTRG005 Temperaturregler
Temperaturfühler Umgebung (mitgeliefert)
Klemmenleiste des Next-R Warmlufterzeugers
.
2
B
4
