4
Temperaturreglern muss dann über den mitgelieferten speziellen USB/
RS485-Umwndler hergestellt werden.
Vorgehensweise für den Anschluss des OTRG005 Temperatur-
regler
Der Anschluss des OTRG005 Temperaturreglers erfolgt wie in Ab-
satz 4.4.3 S. 27 beschrieben.
Ausführung der Modbus-Verbindung
1. Auf die J4 Anschlussklemmleiste an den OTRG005 Temperaturregler

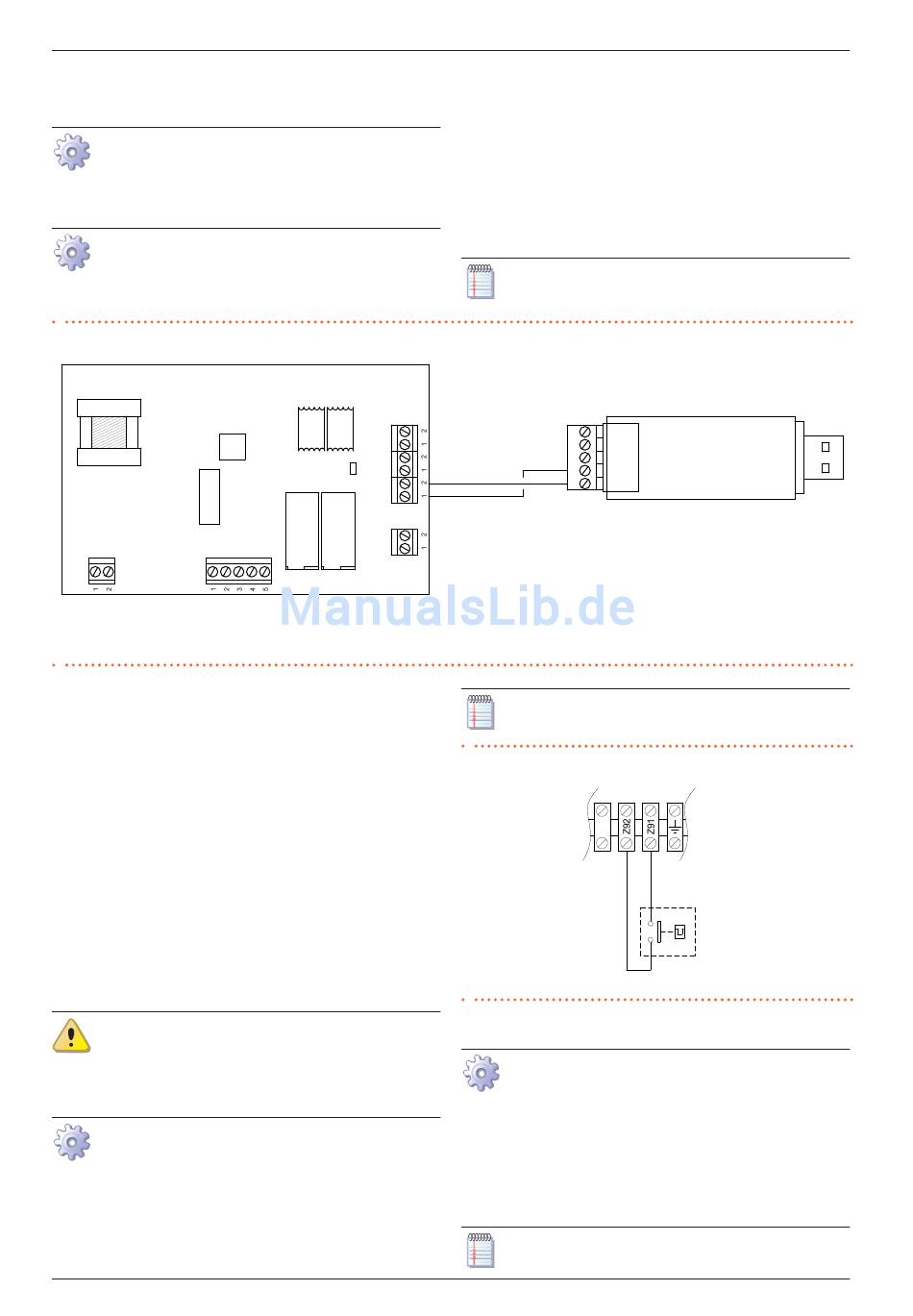

Abbildung 4.6 Anschluss USB/RS485 Konverter
J1
A Signal A
B Signal B
4.4.6 Externe Freigabe
Je nachdem, welche Funktionalität Sie erhalten möchten, müssen Sie fol-
gendes vorbereiten:
Freigabevorrichtung (z.B. Thermostat, Schaltuhr, Taste, ...), ausgestattet
▶
mit einem potentialfreien Schließer-Kontakt, für die Verwaltung des
Warmlufterzeugers ein/aus.
Freigabevorrichtung (Schalter) mit Wechselkontakt für die Verwaltung
▶
des Sommer-/Winterbetriebs.
Freigabevorrichtung (z.B. Taste) mit einem potentialfreien Schließer-
▶
kontakt NO zur Verwaltung der beiden Leistungsstufen des Warm-
lufterzeugers. Durch den Einsatz eines Thermostaten, mit oder ohne
Zeitschaltuhr, mit zwei Stufen ist es möglich, die Steuerung des Warm-
lufterzeugers an/aus mit der Steuerung der beiden Leistungsstufen zu
vereinheitlichen.
Einzelheiten über die Position und das mögliche Vorhandensein von elek-
trischen Brücken auf den Kontakten der Klemmleiste des Gerätes sind den
Schaltplänen in Absatz 1.4 S. 12 zu entnehmen.
Alle externen Freigabekontakte auf der Klemmleiste im
Schaltschrank im Gerät haben eine Spannung von 230 V an
den Klemmen.
4.4.6.1 Verwaltung des Warmlufterzeugers ein/aus
Vorgehensweise für den Anschluss der externen Freigabe für
die Verwaltung des Warmlufterzeugers ein/aus
1. Gemäß Vorgehensweise 4.2 S. 26 auf den Schaltschrank zugreifen.
2. Den potentialfreien Kontakt der externen Freigabe mittels eines 2x1
mm² Kabels an die Klemmen Z9-Z9 der Klemmleiste anschließen wie in
Abbildung 4.7 S. 29 gezeigt.
J6
J5
JP
J4
J3
J2
Handbuch für Installation, Betrieb und Wartung – Next-R
zugreifen.
2. Ungeschirmtes 2x0,5 mm² verdrilltes Kabel verwenden.
3. Die Leiter an die USB/RS485 Konverter Klemmleiste anschließen, wie in
Abbildung 4.6 S. 29 gezeigt.
4. Stecken Sie den USB-Wandler in Ihren PC. Die Driver des Geräts wer-
den automatisch heruntergeladen und installiert, wenn Ihr PC mit dem
Netzwerk verbunden ist.
5. Weitere Informationen entnehmen Sie bitte der mit der OSWR000 Ge-
nius Software zur Fernsteuerung geliefert Bedienungsanleitung.
Die maximal zulässige Länge des Kabels beträgt 1100 Meter.
B
A
C
C OTRG005 Temperaturregler
D USB/RS485 Konverter
Die maximal zulässige Länge des Kabels beträgt 20 Meter.
Abbildung 4.7 Anschluss der externen Freigabe für die Verwaltung des Warmluft-
erzeugers ein/aus.
7
Z9 Externe Freigabe (z.B. Thermostat, Schaltuhr, Taste, ...)

4.4.6.2 Verwaltung des Winter-/Sommerbetriebs

Vorgehensweise für den Anschluss der externen Freigabe für
die Verwaltung des Winter-/Sommerbetriebs
1. Gemäß Vorgehensweise 4.2 S. 26 auf den Schaltschrank zugreifen.
2. Entfernen Sie die elektrische Brücke 28 an den Klemmen 1-3 der inter-
nen Klemmleiste.
3. Den potentialfreien Kontakt der externen Freigabe mittels eines 3x1
mm² Kabels an die Klemmen 1, 2, 3 der Klemmleiste anschließen wie in
Abbildung 4.8 S. 30 gezeigt.
Die maximal zulässige Länge des Kabels beträgt 20 Meter.
Elektroinstallatuer
D
Z9
29
