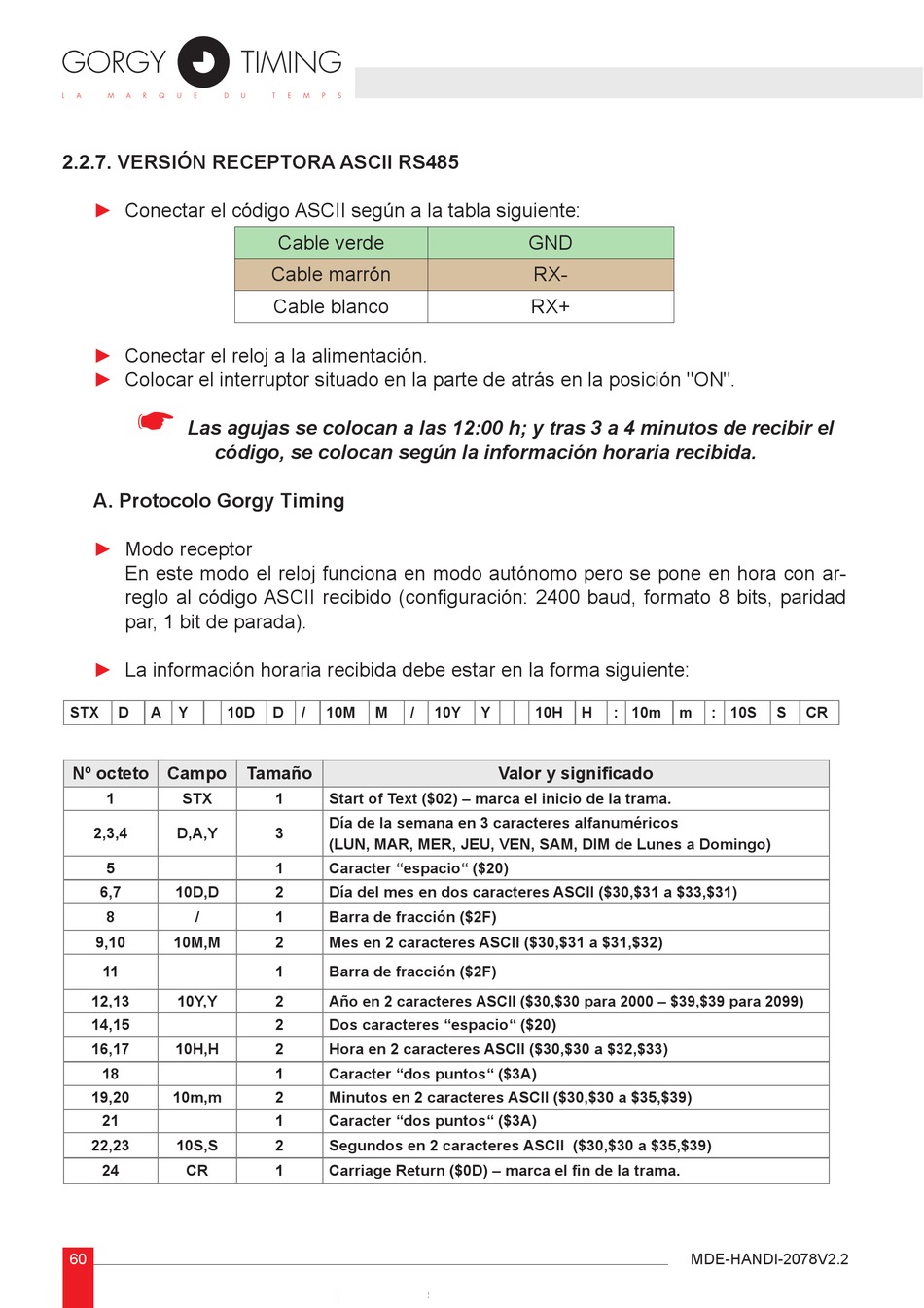

2.2.7. VERSIÓN RECEPTORA ASCII RS485
► Conectar el código ASCII según a la tabla siguiente:
► Conectar el reloj a la alimentación.
► Colocar el interruptor situado en la parte de atrás en la posición "ON".
☛
Las agujas se colocan a las 12:00 h; y tras 3 a 4 minutos de recibir el
código, se colocan según la información horaria recibida.
A. Protocolo Gorgy Timing
► Modo receptor
En este modo el reloj funciona en modo autónomo pero se pone en hora con ar-
reglo al código ASCII recibido (configuración: 2400 baud, formato 8 bits, paridad
par, 1 bit de parada).
► La información horaria recibida debe estar en la forma siguiente:
STX D A Y 10D
Nº octeto Campo
1 STX
2,3,4 D,A,Y
5
6,7 10D,D
8 /
9,10 10M,M
11
12,13 10Y,Y
14,15
16,17 10H,H
18
19,20 10m,m
21
22,23 10S,S
24 CR
60
Cable verde
Cable marrón
Cable blanco
D / 10M M /
Tamaño
1 Start of Text ($02) – marca el inicio de la trama.
Día de la semana en 3 caracteres alfanuméricos
3
(LUN, MAR, MER, JEU, VEN, SAM, DIM de Lunes a Domingo)
1 Caracter "espacio" ($20)
2 Día del mes en dos caracteres ASCII ($30,$31 a $33,$31)
1 Barra de fracción ($2F)
2 Mes en 2 caracteres ASCII ($30,$31 a $31,$32)
1 Barra de fracción ($2F)
2 Año en 2 caracteres ASCII ($30,$30 para 2000 – $39,$39 para 2099)
2 Dos caracteres "espacio" ($20)
2 Hora en 2 caracteres ASCII ($30,$30 a $32,$33)
1 Caracter "dos puntos" ($3A)
2 Minutos en 2 caracteres ASCII ($30,$30 a $35,$39)
1 Caracter "dos puntos" ($3A)
2 Segundos en 2 caracteres ASCII ($30,$30 a $35,$39)
1 Carriage Return ($0D) – marca el fin de la trama.
GND
RX-
RX+
10Y Y 10H H
Valor y significado
: 10m m : 10S S
MDE-HANDI-2078V2.2
CR
