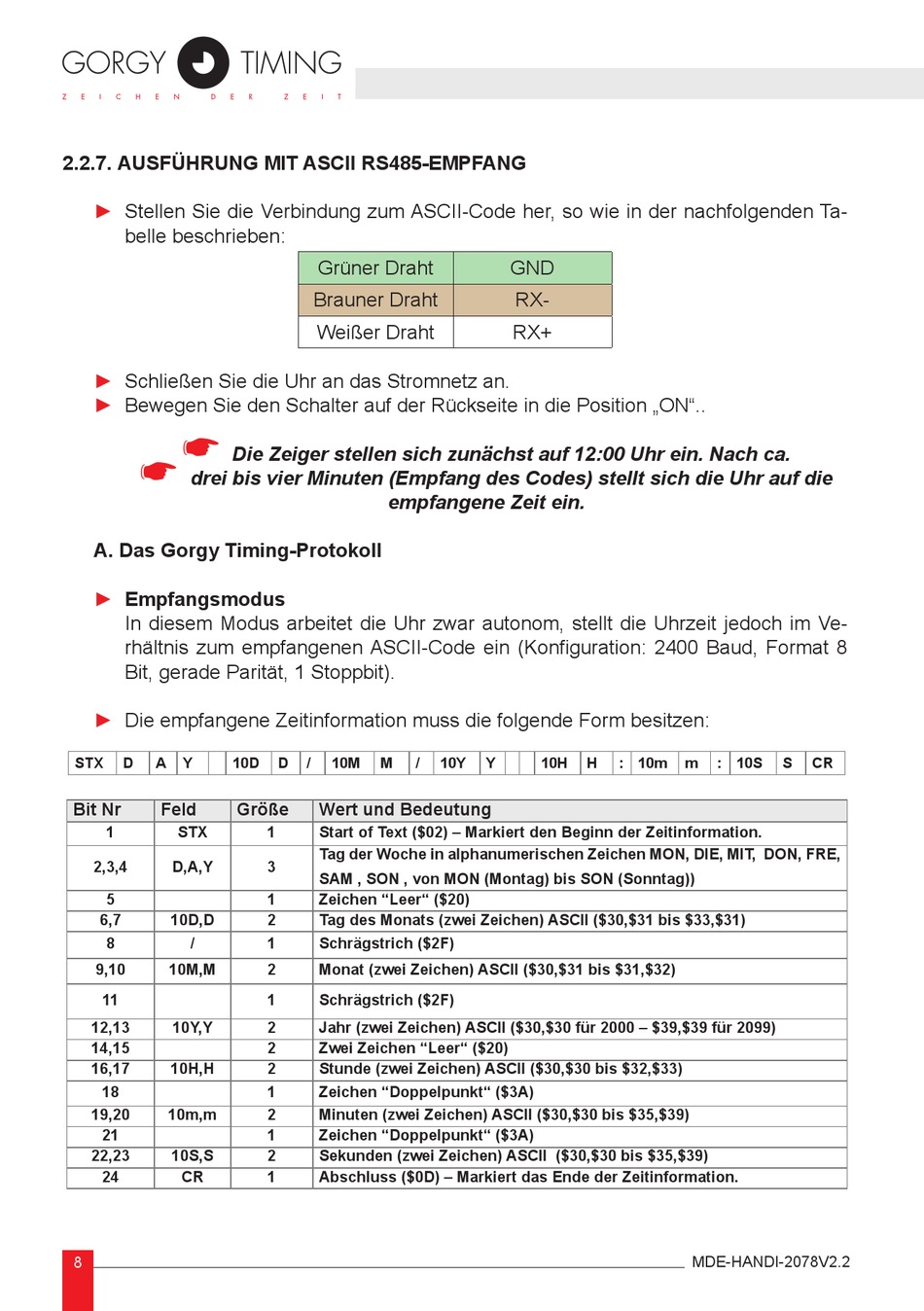

2.2.7. AUSFÜHRUNG MIT ASCII RS485-EMPFANG
►
Stellen Sie die Verbindung zum ASCII-Code her, so wie in der nachfolgenden Ta-
belle beschrieben:
►
Schließen Sie die Uhr an das Stromnetz an.
►
Bewegen Sie den Schalter auf der Rückseite in die Position „ON"..
☛
Die Zeiger stellen sich zunächst auf 12:00 Uhr ein. Nach ca.
☛
drei bis vier Minuten (Empfang des Codes) stellt sich die Uhr auf die
A. Das Gorgy Timing-Protokoll
►
Empfangsmodus
In diesem Modus arbeitet die Uhr zwar autonom, stellt die Uhrzeit jedoch im Ve-
rhältnis zum empfangenen ASCII-Code ein (Konfiguration: 2400 Baud, Format 8
Bit, gerade Parität, 1 Stoppbit).
►
Die empfangene Zeitinformation muss die folgende Form besitzen:
STX
D
A
Y
10D
Bit Nr
Feld
Größe
1
STX
2,3,4
D,A,Y
5
6,7
10D,D
8
/
9,10
10M,M
11
12,13
10Y,Y
14,15
16,17
10H,H
18
19,20
10m,m
21
22,23
10S,S
24
CR
8
Grüner Draht
Brauner Draht
Weißer Draht
empfangene Zeit ein.
D
/
10M
M
/
10Y
Wert und Bedeutung
1
Start of Text ($02) – Markiert den Beginn der Zeitinformation.
Tag der Woche in alphanumerischen Zeichen MON, DIE, MIT, DON, FRE,
3
SAM , SON , von MON (Montag) bis SON (Sonntag))
1
Zeichen "Leer" ($20)
2
Tag des Monats (zwei Zeichen) ASCII ($30,$31 bis $33,$31)
1
Schrägstrich ($2F)
2
Monat (zwei Zeichen) ASCII ($30,$31 bis $31,$32)
1
Schrägstrich ($2F)
2
Jahr (zwei Zeichen) ASCII ($30,$30 für 2000 – $39,$39 für 2099)
2
Zwei Zeichen "Leer" ($20)
2
Stunde (zwei Zeichen) ASCII ($30,$30 bis $32,$33)
1
Zeichen "Doppelpunkt" ($3A)
2
Minuten (zwei Zeichen) ASCII ($30,$30 bis $35,$39)
1
Zeichen "Doppelpunkt" ($3A)
2
Sekunden (zwei Zeichen) ASCII ($30,$30 bis $35,$39)
1
Abschluss ($0D) – Markiert das Ende der Zeitinformation.
GND
RX-
RX+
Y
10H
H
: 10m
m
: 10S
S
CR
MDE-HANDI-2078V2.2
