3.3.1. FIXATION POTENCE SIMPLE FACE

► La potence peut être positionnée au
choix en version plafond ou drapeau.
► Fixation du
(2 vis 6 x 16 mm. Vis livrées avec l'hor-
loge)
☛
Fixation à 6h00 : demande
spécifique à la commande

3.3.2. FIXATION POTENCE DOUBLE FACE

Les potences peuvent être positionnées
au choix en version plafond ou drapeau.
► Fixer sur chaque horloge un bras de
potence ( 4 vis 6 x 16 )
► Fixer 3 équerres de liaison sur chaque
fond (6 vis 4.8 x 19 auto taraudeuse)
► Passer les câbles par les bras de po-
tence
► Positionner les 2 horloges dos à dos,
et les assembler en fixant les tôles de
liaison sur chaque équerre (vis 4.8 x
19 mm auto taraudeuse )
► Fixer la plaque murale sur les pieds de
potence ( 6 vis 5x20 mm)
► Fixer le cerclage sur les potences
(4 vis 2.9 x 9 mm )
Vis livrées avec l'horloge
☛
Version drapeau, attention au montage des bras de potence.
☛
MDE-HANDI-2078V2.2
bras de potence
(les monter à 3h et 9h)
Fxation à 6h00 : demande spécifique à la commande

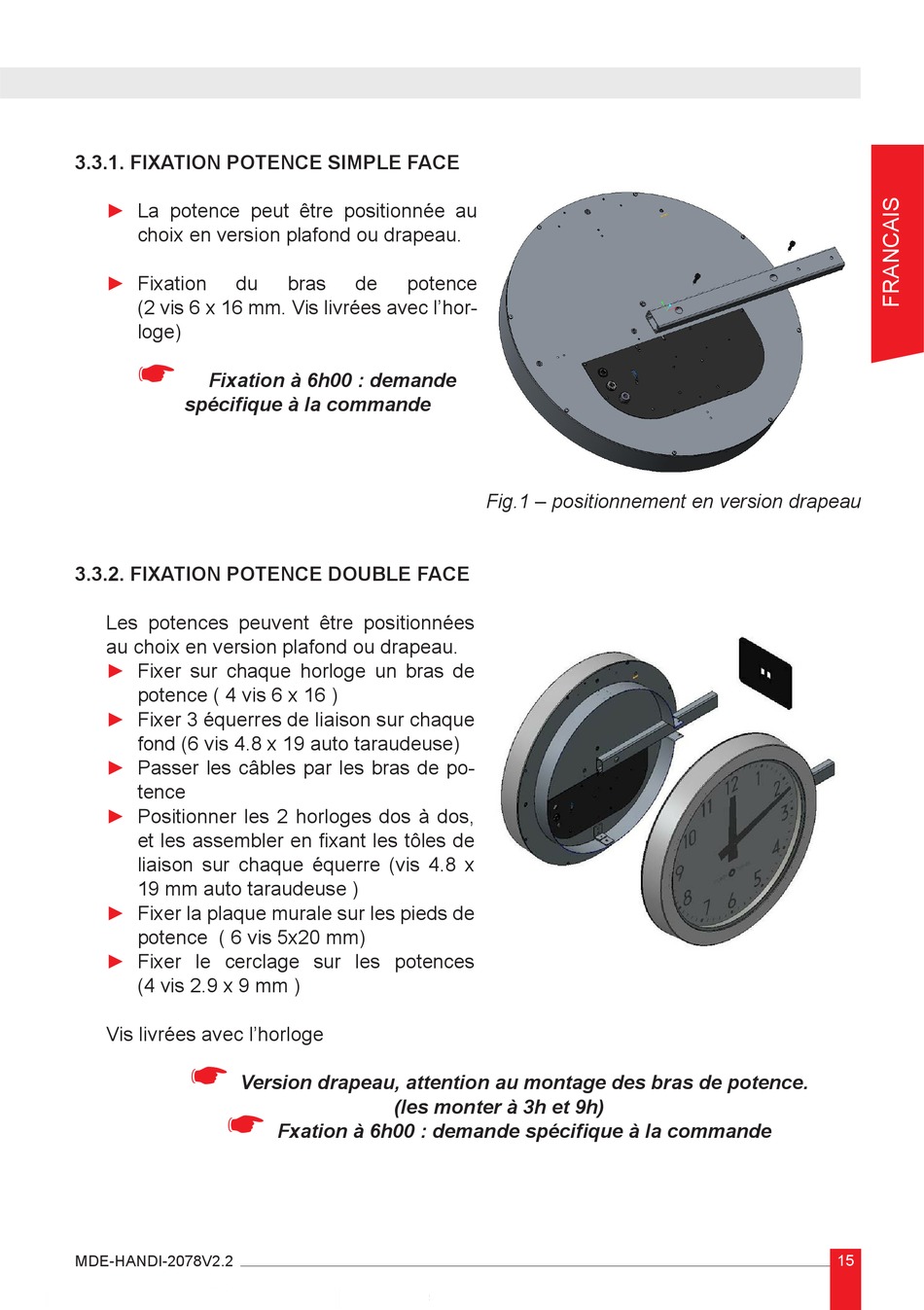

Fig.1 – positionnement en version drapeau
