15. Notice d'entretien

A. Retrait du couvercle de la base du
DV5HH
1. Retirez la chambre de l'humidifi cateur de la base du
DV5HH.
2. Appuyez sur le bouton de déverrouillage sur la base du
DV5HH et soulevez l'appareil PAP de la base du radiateur
et placez-le de côté dans un endroit sûr.
3. Retirez les deux vis T-10 du couvercle du haut de la base du
radiateur.
4. Retournez la base de façon à ce qu' le derrière de l'appareil
soit vers le haut et retirez les quatre vis T-10.
5. Soulevez le couvercle du bas de l'appareil
6. Retirez les dernières vis T-10 à côté de la pince du faisceau
électrique.
7. Tenez la plaque du radiateur sur la base et retourner l'ap-
pareil.
8. Sortez le haut de l'appareil en le tirant gentiment du châs-
sis et basculez doucement le haut sans retirer le faisceau
électrique du connecteur.
9. Relâchez doucement le faisceau électrique de sa pince.
Replacez la plaque du radiateur de façon à ce que le côté
orange soit en direction de la pince du faisceau et poussez
doucement la plaque du radiateur à travers l'ouverture.
B. Remplacement du couvercle de la base
du DV5HH
1. Replacez la plaque du radiateur de façon à ce que le côté
orange soit en direction de la pince du faisceau et poussez
doucement la plaque du radiateur à travers l'ouverture de
la base. Voir image ci-dessus.
2. Tenez la plaque du radiateur sur la base et insérez dou-
cement les faisceaux électriques, deux par deux, dans la
pince à faisceau. Voir image ci-dessus.
3. Installez le haut de la base sur le châssis du radiateur le
faisceau électrique et le tuyau d'embranchement loin
des rebords et le crochet fonctionnant bien et librement.
Attachez le haut au châssis avec deux vis T-10.
4. Tenez la plaque du radiateur sur la base, retournez l'ap-
pareil et placez la plaque du radiateur dans l'ouverture
étroite avec le côté métallique vers le bas et le côté en
plastique orange vers le haut. Déplacez les faisceaux élec-
triques entre les passe-fi ls.
5. Retirez les vis T-10 à côté de la pince du faisceau électrique.
6. Vérifi ez que le joint en silicone soit en place à l'intérieur du
couvercle du bas.
7. Installez le couvercle sur le bas de l'unité en alignant avec
les rebords. Remettez les 4 vis T-10 restantes dans le cou-
vercle du bas.
8. Avec la prise de support de l'amenée d'air attachée à
l'arrière de l'appareil PAP, placez l'avant du PAP sur l'avant
de la base du radiateur, contre les attaches, et poussez
l'arrière du PAP vers le bas afi n que l'attache se ferme et
que le connecteur électrique soit serré.
86 86
LT-2026 LT-2026

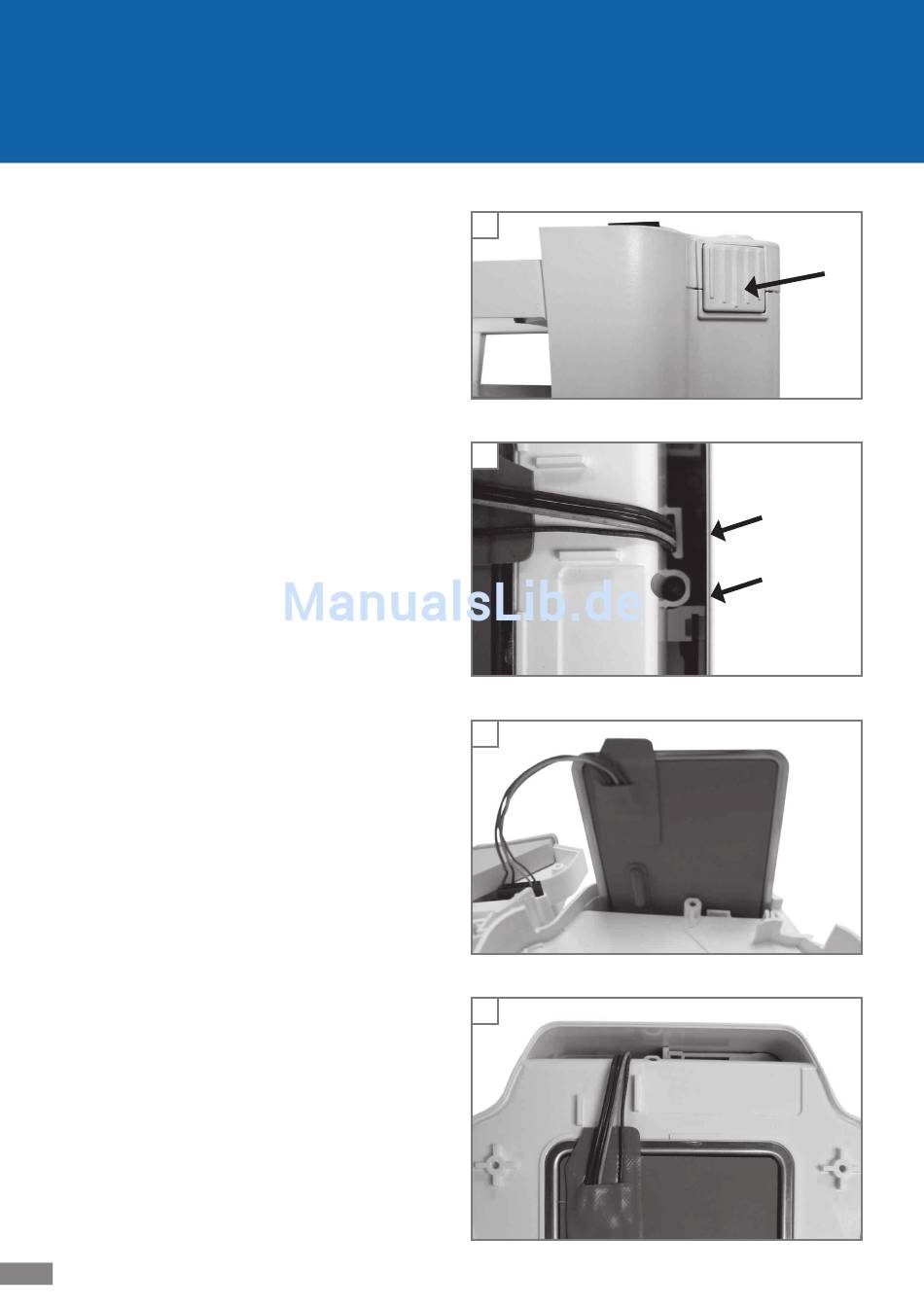

1
