D. Remettre la carte de circuit imprimé de
commande
ATTENTION : Le non port d'équipement anti-statique pen-
dant l'entretien risque d'endommager cet appareil.
1. Voir les instructions ci-dessus pour retirer le couvercle et la
carte de circuit imprimé de commande.
2. Portez un équipement anti-statique, vérifi ez que la queue
de rat en silicone qui tient le clavier le l'écran LCD au
tableau de contrôle est passée à travers les bons orifi ces
du tableau. Voir Instructions du clavier et de l'écran d'affi -
chage.
3. Placez le châssis sur une surface plate et propre avec la
souffl ante vers le bas. Orientez la carte de remplacement
de façon à ce que le clavier soit par-dessus les extrémités
arrondies du châssis.
4. Basculez la carte et connectez les deux faisceaux élec-
triques près de la carte d'alimentation et insérez les fi ls
marron et bleu dans l'entaille du châssis. basculez la carte
et connectez les deux faisceaux électriques près du port
de sortie. Connectez les faisceaux électriques près du coin
droit du clavier. (Fig. 2)

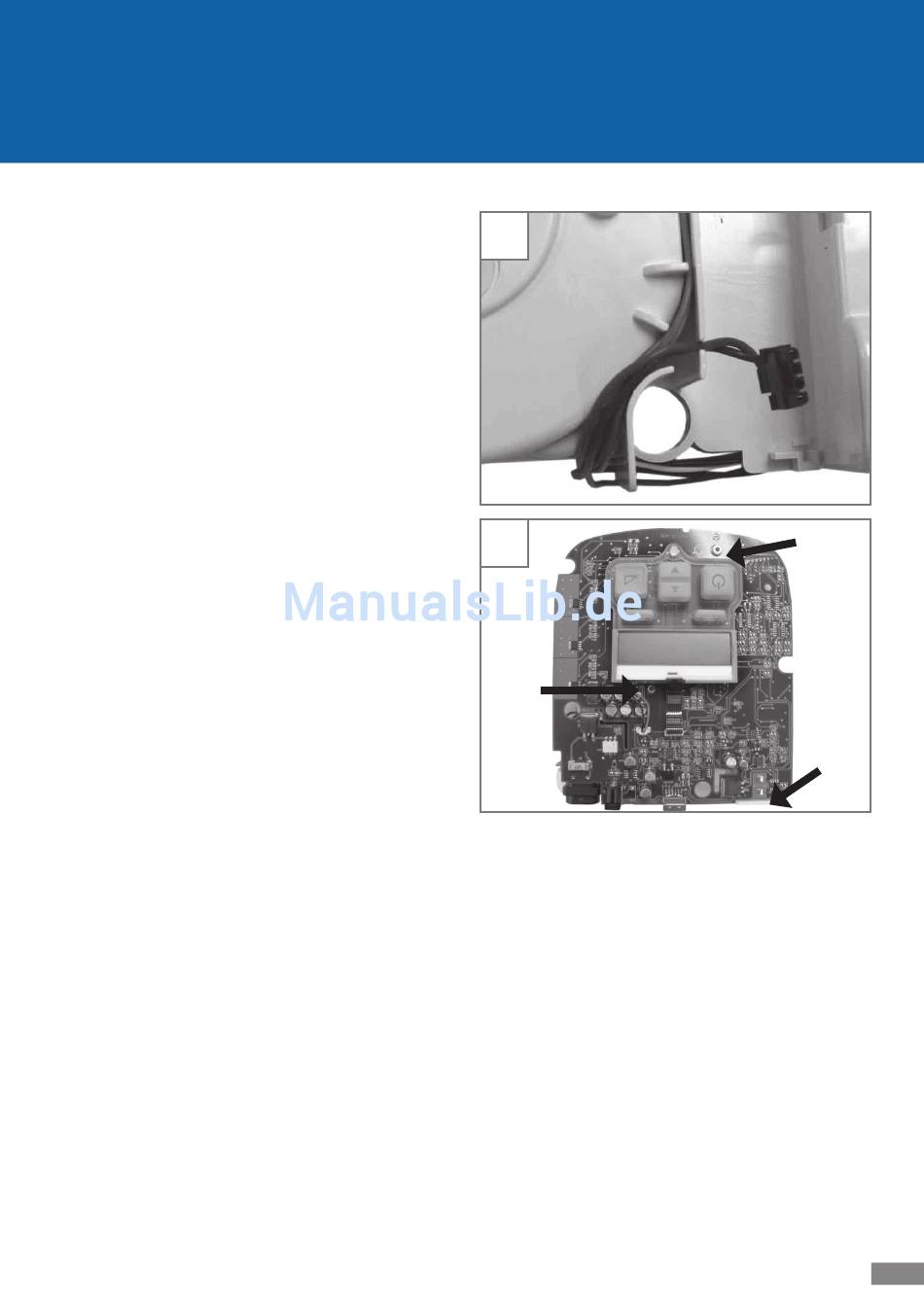

5. Placez la carte de façon à ce que : l'orifi ce de la carte, situé
dessous la touche ON/OFF, soit par-dessus les pinces du
châssis ; le petit orifi ce, situé près de l'écran LCD, soit
par-dessus l'orifi ce de vis sur le châssis ; et l'entaille sur le
coin gauche arrière s'ajuste autour de la protubérance au-
dessus du port de sortie d'air sur le châssis. Déplacez tout
tube dispersé entre la carte et le châssis, vérifi ez que tous
les faisceaux électriques sont correctement acheminés et
remettez la vis T-15 sur la carte.
6. Remettez le couvercle. Voir instructions ci-dessus.
7. Connectez le CPAP au port série du circuit imprimé avec
un câble DV54/DV53D-615 et mettez le CPAP en marche.
8. Utilisez un programme de terminal (Tel Windows Hyper-
Terminal, ou équivalent) avec modèle COM 9600 baud,
aucune parité, 8 bits de données 1 bit d'arrêt, et contrôle
du débit réglé à zéro.
9. Quand la connexion est établie avec le CPAP, le pro-
gramme de terminal montre : 'RI;' toutes les 1/2 secondes.
Cette indication signifi e que le système CPAP attend une
liaison.
10. Tapez 'ri' et appuyez sur ENTREE. Le CPAP devrait répondre
avec la version du microprogramme sous la forme "V0.XX
dd/mm/yyyy." N.B toutes les commandes sont sensibles à
la casse. Répétez cette étape, si nécessaire, pour compléter
la liaison.
11. Tapez 'Mn<cr>'. Le CPAP donnera le numéro du model
enregistré dans la mémoire, celui-ci devrait être "000000"
si la carte de circuit imprimé est neuve.
12. Lisez le numéro du model sur l'étiquette du CPAP en bas
de l'appareil (EX: DV54SE).
2
3
B
13. Tapez 'Mn=nnnnnn<cr>' où nnnnnn est le numéro à 6
chiffres du modèle lu dans l'étape précédente (si néces-
saire, utilisez un espace pour le dernier chiffre afi n de créer
la suite de 6 chiffres). Le CPAP devrait renvoyer le nouveau
numéro de modèle à 6 chiffres.
14. Tapez 'Sn<cr>'. Le CPAP donnera le numéro du model enre-
gistré dans la mémoire, celui-ci devrait être "00000000" si
la carte de circuit imprimé est neuve.
15. Lisez le numéro du model sur l'étiquette du CPAP en bas
de l'appareil.
16. Tapez 'Sn=nnnnnnnn<cr>' où nnnnnnnn est le numéro de
série à 8 chiffres lu dans l'étape précédente. Le CPAP de-
vrait renvoyer le nouveau numéro de modèle à 8 chiffres.
