Scheppach 3901302915 Originalanleitung Seite 76

Fig. 18.1
G
Fig. 18.2
G
Fig. 18.3
G
Fig. 19
20
76
F
F
D
E

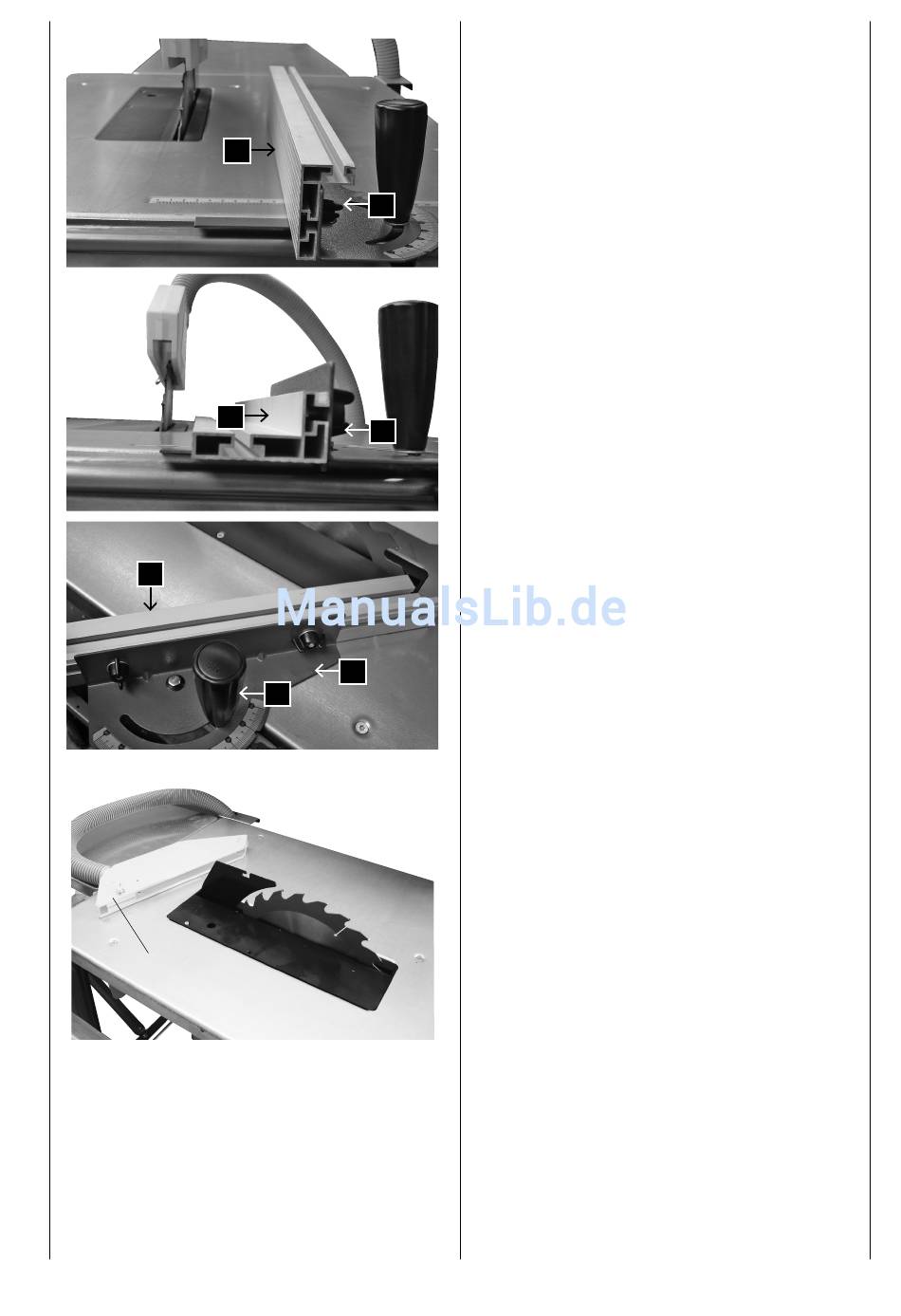

Montering af længdeanslag, Fig. 18.1/ 18.2/ 18.3
1 Monter førringsskinnen med to bolte M6 x 16 og to
møtrikker M6 på venstre side af bordet.
2 Sæt svingdelen (D) i førringsskinnen. Svingdelen skal
let kunne forskydes.
3 Anslagsskinnen kan monteres med høj (Fig. 18.1) eller
lav (Fig. 18.2) anlægsflade.
4 indstil anslagsskinnen (G) på det ønskede gradtal fra
+ 60° til -60° og spænd grebet (E)
Fig. 19. Udskiftning af savklinge
OBS! Træk netstikket ud
Brug beskyttelseshandsker ved udskiftning af sav-
bladet! Risiko for tilskadekomst!
Skru vingeskruen af udsugningskappen (20) og tag den-
ne af.
