Scheppach 3901302915 Originalanleitung Seite 6

8 7 6
9 10
6
5 4 3 2
11 12
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Er satzteilen nur Original-Teile. Ersatzteile erhalten Sie
bei Ihrem Scheppach-Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
so wie Typ und Baujahr des Gerätes an.

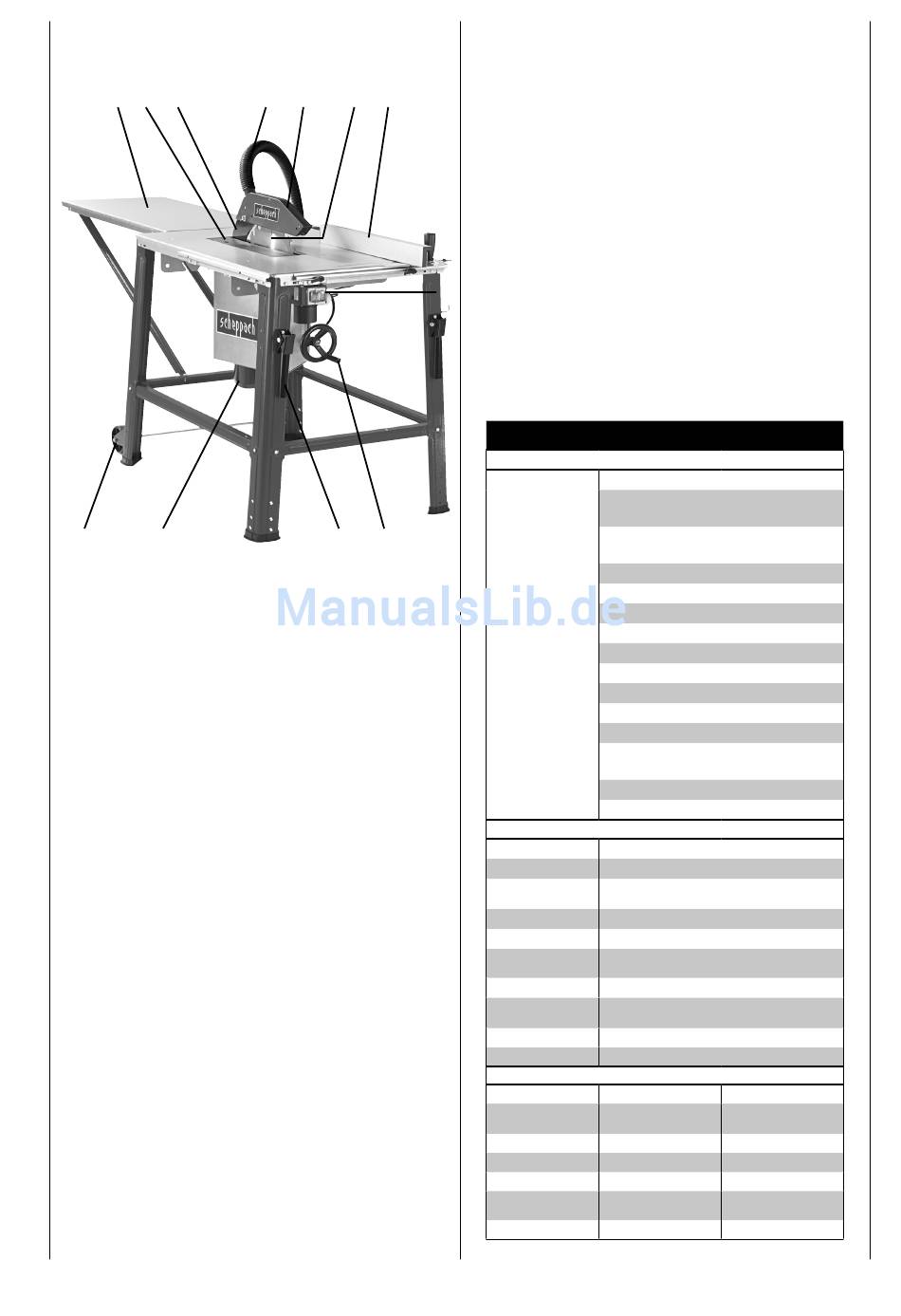

1. Ein-Ausschalter
2. Längsanschlag
3. Sägeblatt
4. Schutzhaube
5. Absaugschlauch
6. Spaltkeil
7. Tischeinlage
1
8. Tischverbreiterung
9. Fahrvorrichtung
10. Absaugstutzen
11. Transportgriff
12. Höhenverstellung
Lieferumfang
Absaugschlauch und Befestigungs-
Technische Daten
Baumaße L x B x H
Tischgröße
Tischgröße mit
Verbreiterung
Tischhöhe
ø Sägeblatt
Höhenverstellung
90°/45°
Schwenkbereich
Schnittgeschwindig-
keit m/sec
Längsanschlag
Gewicht
Antrieb
Motor V/Hz
Aufnahmeleistung
P1
Betriebsart
Drehzahl
Motorschutz
Unterspannungs-
Auslösung
Stecker
Technische Änd erungen vorbehalten!
HS120 o
Tischkreissäge HS 120 o
Längsanschlag mit 2 Winkelschie-
nen
Sägeblattschutz mit Schraube und
Flügelmutter
Spaltkeil
Schiebestock
Tischverlängerung
2 Tischverlängerungsstützen
2 Tischverbreiterungsstützen
2 Rad- und Lascheneinheiten
Sägeblatt ø 315 x 30 x 3,0/2 24 Z
Sägeblattschlüssel
Schiebegriff
klemme
Beipackbeutel
Bedienungsanweisung
1110 x 600 x 1050 mm
800 x 550 mm
950 x 800 mm
800 mm
315 x 30 x 3,0/2 24 Z
0–83/0–49 mm
90°–45°
46
580 mm
44 kg
230 V/50 Hz 400 V/50 Hz
2200 W 2800 W
S 6/40 % S 6/40 %
2800 1/min 2760 1/min
ja ja
ja ja
Schuko CEE 16 A
