Fig. 1
Fig. 1.1
1
Fig. 2
6
Fig. 3
3
240
1
a
2

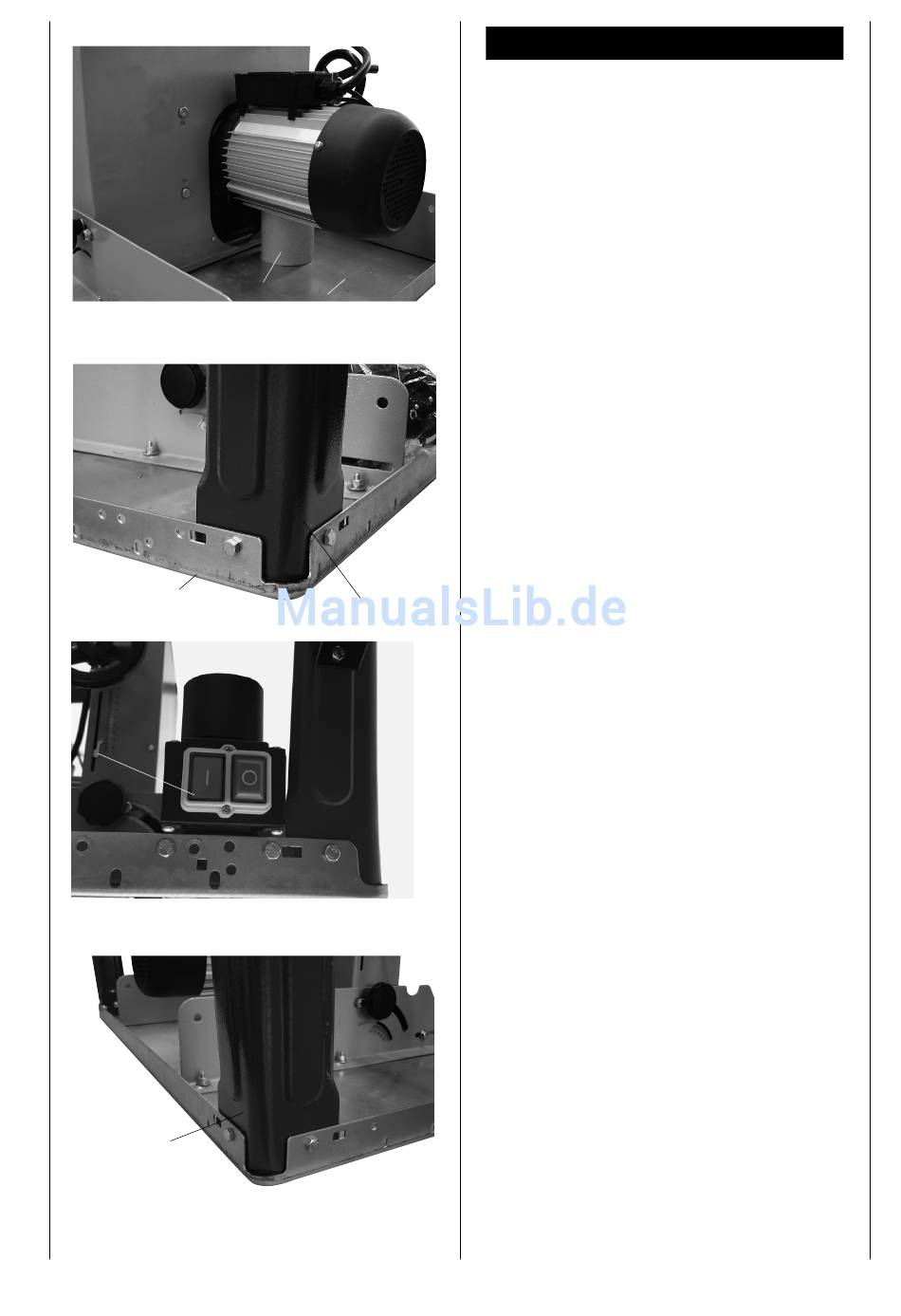

Montaža
Pripomba!
Pri jemanju iz embalaže pazite, da so v notranjih delih
embalaže prisotni drobni deli stroja.
Sl. 1
Postavite mizno ploščo 1 na delovno klop.
(odstranite embalažno blazinico pod motorjem)
Sl. 1.1
Montirajte nogo stojala 2 na mizno ploščo z 2 šestrobni-
ma maticama M6 x 16, 2 podložkama 6 in 2 maticama
M6.
Vijake rahlo zategnite z roko.
Sl. 2
Montirajte stikalo 6 z 2 šestrobnima vijakoma M6 x 16, 2
podložkama 6 in 2 maticama M6 na mizno ploščo.
Sl. 3
Montirajte nogo stojala 3 na mizno ploščo z 2 šestrobni-
ma vijakoma M6 x 16, 2 podložkama 6 in 2 maticama M6.
Vijake rahlo zategnite z roko
