Lieferumfang
(Änderungen vorbehalten)
Zum Lieferumfang des Steuergerätes ge-
hört:
1. Plastikbeutel mit drei Befestigungsschrau-
ben 4 x 20 mm, Art.-Nr. 20011976
2. drei Durchführungstüllen,
Art.-Nr. 20002025
Allgemeine Sicherheits-
bestimmungen
• Das Gerät darf nicht in geschlossenen
Schaltschränken oder in einer geschlos-
senen Holzverkleidung installiert werden!
• Die elektrische Installation darf nur von
einem
autorisierten
durchgeführt werden.
• Es sind die Vorschriften Ihres Elektrover-
sorgungsunternehmens (EVU) sowie die
einschlägigen VDE-Vorschriften (DIN VDE
0100) einzuhalten.
• Achtung Lebensgefahr: Führen Sie
niemals Reparaturen und Installationen
selbst durch. Die Gehäuseabdeckung darf
nur von einem Fachmann entfernt wer-
den.
• Die Anlage muss bei allen Installations-
und Reparaturarbeiten allpolig vom Netz
getrennt werden, d.h. Sicherungen bzw.
Hauptschalter ausschalten.
• Grundsätzlich darf nur ein fester Anschluss
an das Netz erfolgen, wobei eine Einrich-
tung vorzusehen ist, die es ermöglicht, die
Anlage mit einer Kontaktöffnungsweite
von mindestens 3 mm allpolig vom Netz
zu trennen.
Elektroinstallateur
D

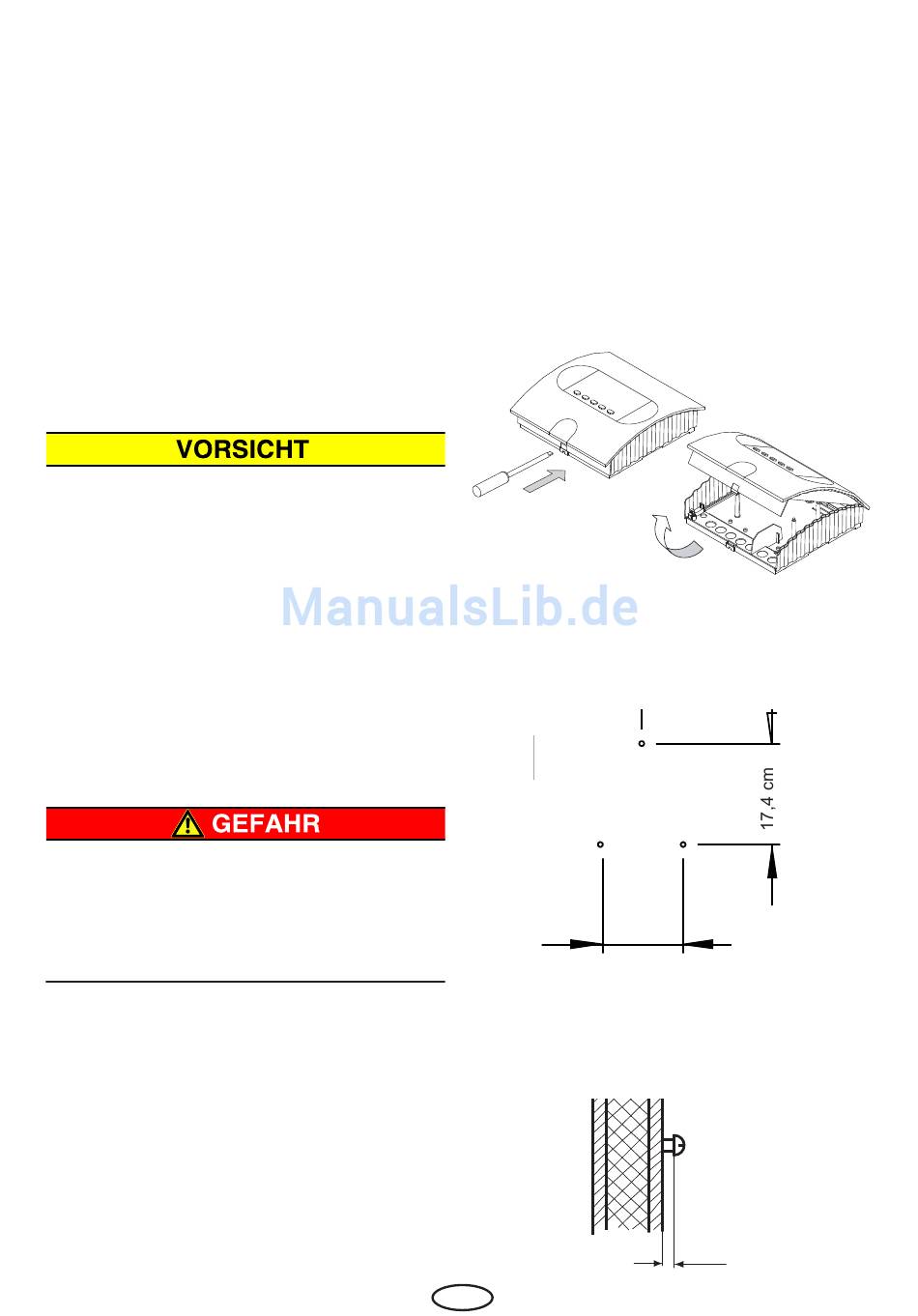

Montage des Steuergerätes
Wandbefestigung
Zur Montage verfahren Sie bitte nach fol-
gender Anweisung.
1. Nehmen Sie die Abdeckung des Steuer-
gerätes ab. Dazu drücken Sie mit einem
fl achen Schraubenzieher die Befesti-
gungsnase nach innen und ziehen Sie das
Gehäuse-Oberteil durch Schwenken nach
oben ab (Abb. 1).
Die Bohrungen Ø 3 mm müssen entspre-
chend den in Abb. 2 angegebenen Maßen
angebracht werden.
19 cm
2. In das obere mittlere Loch drehen Sie eine
der Schrauben. An dieser Schraube wird
das Steuergerät eingehängt. Lassen Sie zu
diesem Zweck die Schraube ca. 3 mm her-
ausstehen (Abb. 3.).
Abb. 1
Abb. 2
3
Abb. 3
3
