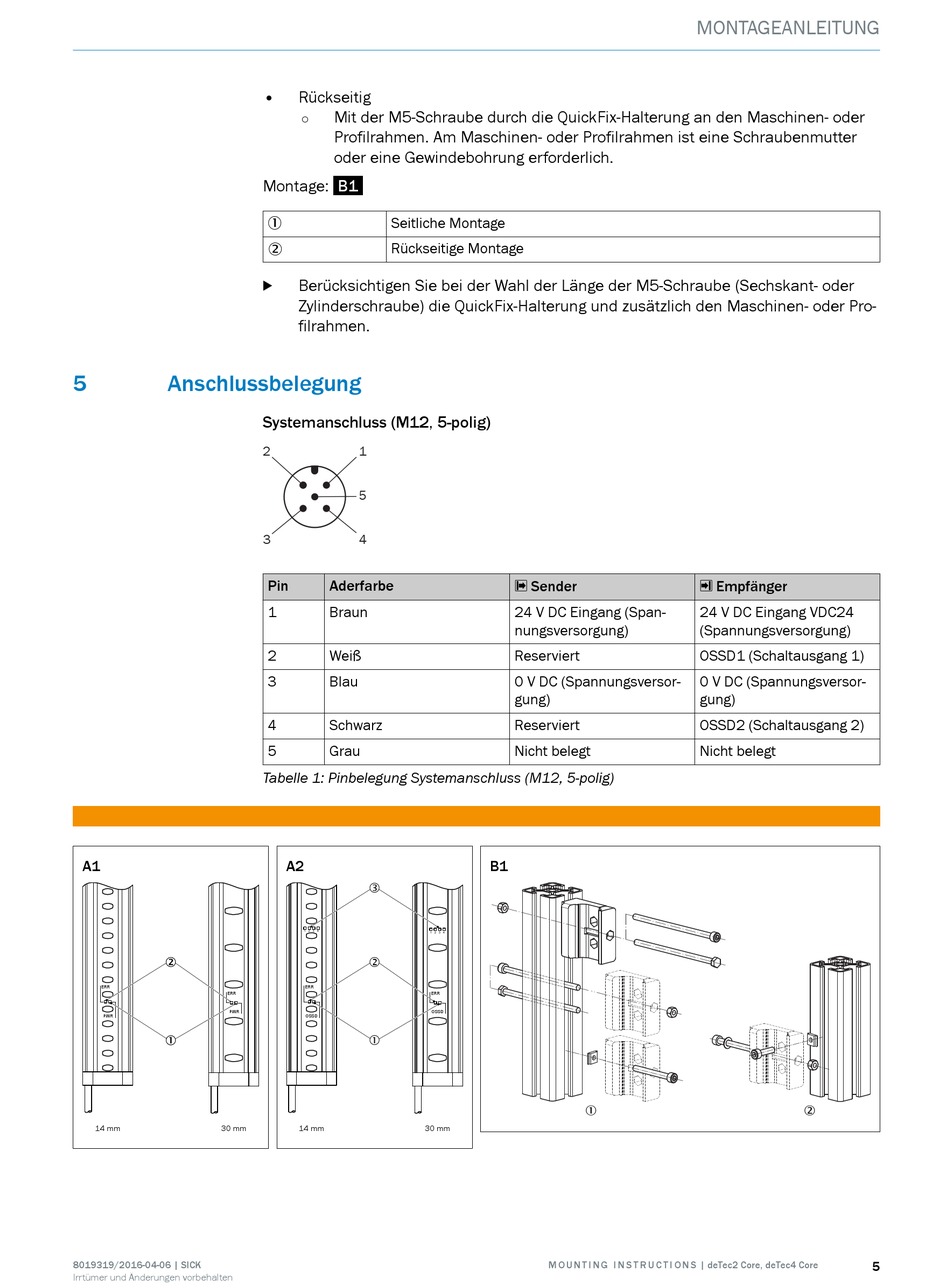

Anschlussbelegung - SICK deTec2 Core Montageanleitung

5

Anschlussbelegung

A1
ERR
ERR
PWR
PWR
14 mm 30 mm
8019319/2016-04-06 | SICK
Irrtümer und Änderungen vorbehalten
• Rückseitig
Mit der M5-Schraube durch die QuickFix-Halterung an den Maschinen- oder
°
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich.
Montage: B1
Seitliche Montage

Rückseitige Montage

Berücksichtigen Sie bei der Wahl der Länge der M5-Schraube (Sechskant- oder
b
Zylinderschraube) die QuickFix-Halterung und zusätzlich den Maschinen- oder Pro‐
filrahmen.
Systemanschluss (M12, 5-polig)
2 1
5
3 4
Pin Aderfarbe
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 Grau
Tabelle 1: Pinbelegung Systemanschluss (M12, 5-polig)
A2
3
1 2 3 4
1 2 3 4

ERR
ERR
OSSD
OSSD

14 mm 30 mm
 Sender
24 V DC Eingang (Span‐
nungsversorgung)
Reserviert
0 V DC (Spannungsversor‐
gung)
Reserviert
Nicht belegt
B1
1
M O U N T I N G I N S T R U C T I O N S | deTec2 Core, deTec4 Core
MONTAGEANLEITUNG
 Empfänger
24 V DC Eingang VDC24
(Spannungsversorgung)
OSSD1 (Schaltausgang 1)
0 V DC (Spannungsversor‐
gung)
OSSD2 (Schaltausgang 2)
Nicht belegt
