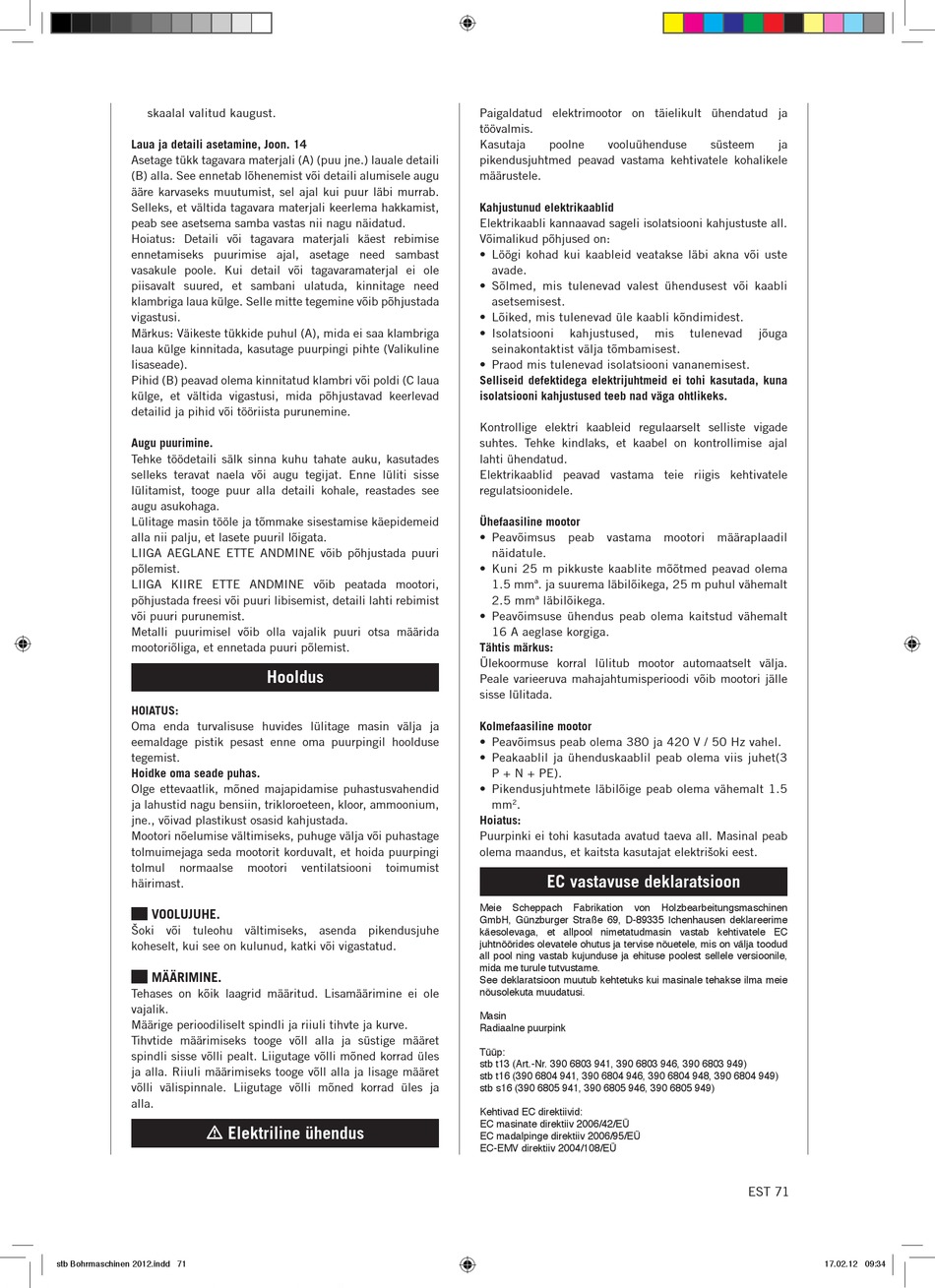

skaalal valitud kaugust.
laua ja detaili asetamine, Joon. 14
Asetage tükk tagavara materjali (A) (puu jne.) lauale detaili
(B) alla. See ennetab lõhenemist või detaili alumisele augu
ääre karvaseks muutumist, sel ajal kui puur läbi murrab.
Selleks, et vältida tagavara materjali keerlema hakkamist,
peab see asetsema samba vastas nii nagu näidatud.
Hoiatus: Detaili või tagavara materjali käest rebimise
ennetamiseks puurimise ajal, asetage need sambast
vasakule poole. Kui detail või tagavaramaterjal ei ole
piisavalt suured, et sambani ulatuda, kinnitage need
klambriga laua külge. Selle mitte tegemine võib põhjustada
vigastusi.
Märkus: Väikeste tükkide puhul (A), mida ei saa klambriga
laua külge kinnitada, kasutage puurpingi pihte (Valikuline
lisaseade).
Pihid (B) peavad olema kinnitatud klambri või poldi (C laua
külge, et vältida vigastusi, mida põhjustavad keerlevad
detailid ja pihid või tööriista purunemine.
Augu puurimine.
Tehke töödetaili sälk sinna kuhu tahate auku, kasutades
selleks teravat naela või augu tegijat. Enne lüliti sisse
lülitamist, tooge puur alla detaili kohale, reastades see
augu asukohaga.
Lülitage masin tööle ja tõmmake sisestamise käepidemeid
alla nii palju, et lasete puuril lõigata.
LIIGA AEGLANE ETTE ANDMINE võib põhjustada puuri
põlemist.
LIIGA KIIRE ETTE ANDMINE võib peatada mootori,
põhjustada freesi või puuri libisemist, detaili lahti rebimist
või puuri purunemist.
Metalli puurimisel võib olla vajalik puuri otsa määrida
mootoriõliga, et ennetada puuri põlemist.
HoiAtus:
Oma enda turvalisuse huvides lülitage masin välja ja
eemaldage pistik pesast enne oma puurpingil hoolduse
tegemist.
Hoidke oma seade puhas.
Olge ettevaatlik, mõned majapidamise puhastusvahendid
ja lahustid nagu bensiin, trikloroeteen, kloor, ammoonium,
jne., võivad plastikust osasid kahjustada.
Mootori nõelumise vältimiseks, puhuge välja või puhastage
tolmuimejaga seda mootorit korduvalt, et hoida puurpingi
tolmul normaalse
häirimast.
VooluJuHe.
Šoki või tuleohu vältimiseks, asenda pikendusjuhe
koheselt, kui see on kulunud, katki või vigastatud.
määrimine.
Tehases on kõik laagrid määritud. Lisamäärimine ei ole
vajalik.
Määrige perioodiliselt spindli ja riiuli tihvte ja kurve.
Tihvtide määrimiseks tooge võll alla ja süstige määret
spindli sisse võlli pealt. Liigutage võlli mõned korrad üles
ja alla. Riiuli määrimiseks tooge võll alla ja lisage määret
võlli välispinnale. Liigutage võlli mõned korrad üles ja
alla.
m elektriline ühendus
stb Bohrmaschinen 2012.indd 71
Hooldus
mootori ventilatsiooni toimumist
Paigaldatud elektrimootor on täielikult ühendatud ja
töövalmis.
Kasutaja poolne vooluühenduse
pikendusjuhtmed peavad vastama kehtivatele kohalikele
määrustele.
Kahjustunud elektrikaablid
Elektrikaabli kannaavad sageli isolatsiooni kahjustuste all.
Võimalikud põhjused on:
• Löögi kohad kui kaableid veatakse läbi akna või uste
avade.
• Sõlmed, mis tulenevad valest ühendusest või kaabli
asetsemisest.
• Lõiked, mis tulenevad üle kaabli kõndimidest.
• Isolatsiooni kahjustused, mis
seinakontaktist välja tõmbamisest.
• Praod mis tulenevad isolatsiooni vananemisest.
selliseid defektidega elektrijuhtmeid ei tohi kasutada, kuna
isolatsiooni kahjustused teeb nad väga ohtlikeks.
Kontrollige elektri kaableid regulaarselt selliste vigade
suhtes. Tehke kindlaks, et kaabel on kontrollimise ajal
lahti ühendatud.
Elektrikaablid peavad vastama teie riigis kehtivatele
regulatsioonidele.
ühefaasiline mootor
• Peavõimsus peab vastama mootori määraplaadil
näidatule.
• Kuni 25 m pikkuste kaablite mõõtmed peavad olema
1.5 mmª. ja suurema läbilõikega, 25 m puhul vähemalt
2.5 mmª läbilõikega.
• Peavõimsuse ühendus peab olema kaitstud vähemalt
16 A aeglase korgiga.
tähtis märkus:
Ülekoormuse korral lülitub mootor automaatselt välja.
Peale varieeruva mahajahtumisperioodi võib mootori jälle
sisse lülitada.
Kolmefaasiline mootor
• Peavõimsus peab olema 380 ja 420 V / 50 Hz vahel.
• Peakaablil ja ühenduskaablil peab olema viis juhet(3
P + N + PE).
• Pikendusjuhtmete läbilõige peab olema vähemalt 1.5
mm
2 .
Hoiatus:
Puurpinki ei tohi kasutada avatud taeva all. Masinal peab
olema maandus, et kaitsta kasutajat elektrišoki eest.
ec vastavuse deklaratsioon
Meie Scheppach Fabrikation von
GmbH, Günzburger Straße 69, D-89335 Ichenhausen deklareerime
käesolevaga, et allpool nimetatudmasin vastab kehtivatele EC
juhtnöörides olevatele ohutus ja tervise nõuetele, mis on välja toodud
all pool ning vastab kujunduse ja ehituse poolest sellele versioonile,
mida me turule tutvustame.
See deklaratsioon muutub kehtetuks kui masinale tehakse ilma meie
nõusolekuta muudatusi.
Masin
Radiaalne puurpink
Tüüp:
stb t13 (Art.-Nr. 390 6803 941, 390 6803 946, 390 6803 949)
stb t16 (390 6804 941, 390 6804 946, 390 6804 948, 390 6804 949)
stb s16 (390 6805 941, 390 6805 946, 390 6805 949)
Kehtivad EC direktiivid:
EC masinate direktiiv 2006/42/EÜ
EC madalpinge direktiiv 2006/95/EÜ
EC-EMV direktiiv 2004/108/EÜ
süsteem ja
tulenevad jõuga
