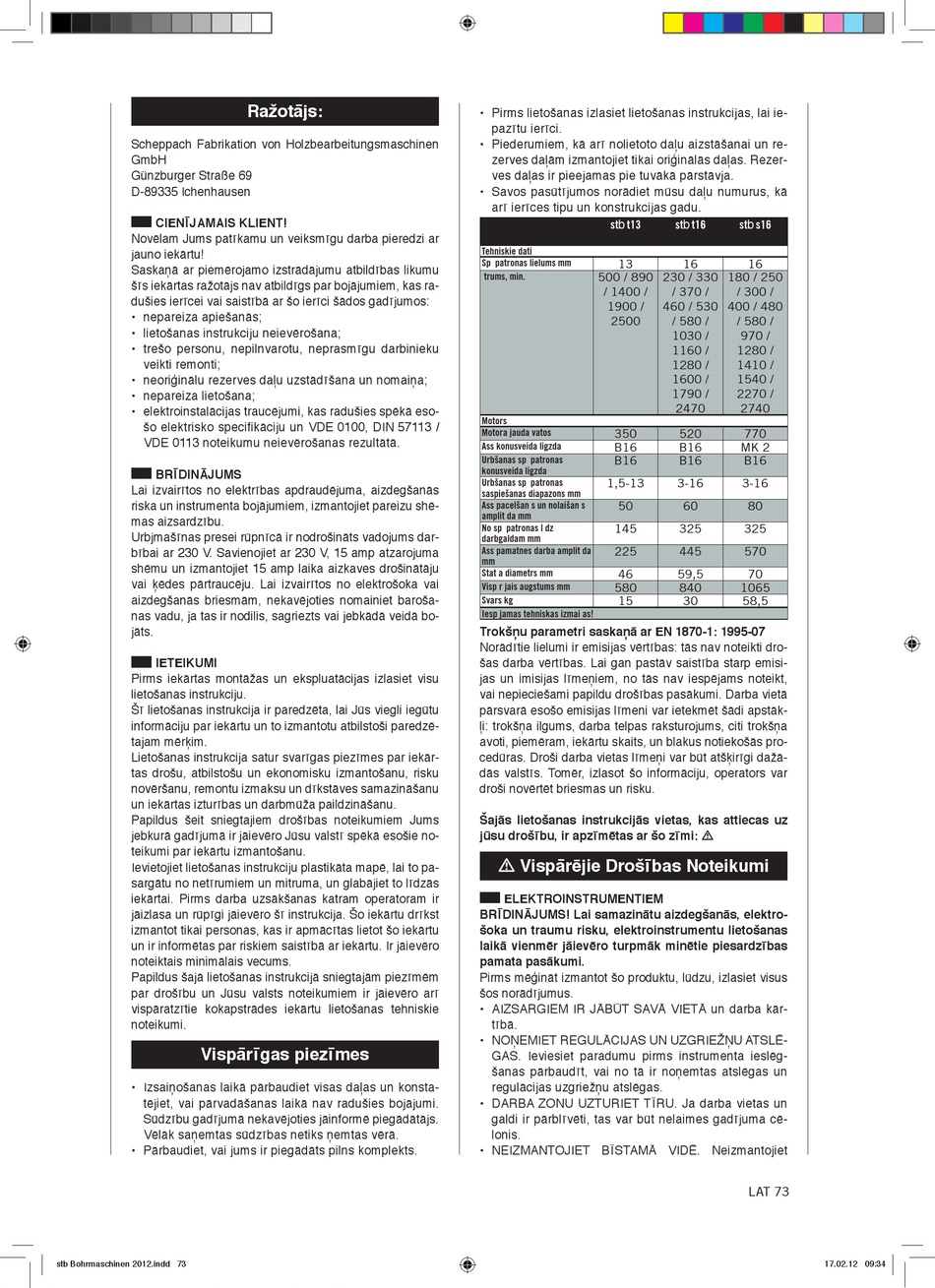

cIENīJaMaIS KlIENT!
Novēlam Jums patīkamu un veiksmīgu darba pieredzi ar
jauno iekārtu!
Saskaņā ar piemērojamo izstrādājumu atbildības likumu
šīs iekārtas ražotājs nav atbildīgs par bojājumiem, kas ra-
dušies ierīcei vai saistībā ar šo ierīci šādos gadījumos:
• nepareiza apiešanās;
• lietošanas instrukciju neievērošana;
• trešo personu, nepilnvarotu, neprasmīgu darbinieku
veikti remonti;
• neoriģinālu rezerves daļu uzstādīšana un nomaiņa;
• nepareiza lietošana;
• elektroinstalācijas traucējumi, kas radušies spēkā eso-
šo elektrisko specifikāciju un VDE 0100, DIN 57113 /
VDE 0113 noteikumu neievērošanas rezultātā.
BRīDINĀJUMS
Lai izvairītos no elektrības apdraudējuma, aizdegšanās
riska un instrumenta bojājumiem, izmantojiet pareizu shē-
mas aizsardzību.
Urbjmašīnas presei rūpnīcā ir nodrošināts vadojums dar-
bībai ar 230 V. Savienojiet ar 230 V, 15 amp atzarojuma
shēmu un izmantojiet 15 amp laika aizkaves drošinātāju
vai ķēdes pārtraucēju. Lai izvairītos no elektrošoka vai
aizdegšanās briesmām, nekavējoties nomainiet baroša-
nas vadu, ja tas ir nodilis, sagriezts vai jebkādā veidā bo-
jāts.
IETEIKUMI
Pirms iekārtas montāžas un ekspluatācijas izlasiet visu
lietošanas instrukciju.
Šī lietošanas instrukcija ir paredzēta, lai Jūs viegli iegūtu
informāciju par iekārtu un to izmantotu atbilstoši paredzē-
tajam mērķim.
Lietošanas instrukcija satur svarīgas piezīmes par iekār-
tas drošu, atbilstošu un ekonomisku izmantošanu, risku
novēršanu, remontu izmaksu un dīkstāves samazināšanu
un iekārtas izturības un darbmūža paildzināšanu.
Papildus šeit sniegtajiem drošības noteikumiem Jums
jebkurā gadījumā ir jāievēro Jūsu valstī spēkā esošie no-
teikumi par iekārtu izmantošanu.
Ievietojiet lietošanas instrukciju plastikāta mapē, lai to pa-
sargātu no netīrumiem un mitruma, un glabājiet to līdzās
iekārtai. Pirms darba uzsākšanas katram operatoram ir
jāizlasa un rūpīgi jāievēro šī instrukcija. Šo iekārtu drīkst
izmantot tikai personas, kas ir apmācītas lietot šo iekārtu
un ir informētas par riskiem saistībā ar iekārtu. Ir jāievēro
noteiktais minimālais vecums.
Papildus šajā lietošanas instrukcijā sniegtajām piezīmēm
par drošību un Jūsu valsts noteikumiem ir jāievēro arī
vispāratzītie kokapstrādes iekārtu lietošanas tehniskie
noteikumi.
Vispārīgas piezīmes
• Izsaiņošanas laikā pārbaudiet visas daļas un konsta-
tējiet, vai pārvadāšanas laikā nav radušies bojājumi.
Sūdzību gadījumā nekavējoties jāinformē piegādātājs.
Vēlāk saņemtas sūdzības netiks ņemtas vērā.
• Pārbaudiet, vai jums ir piegādāts pilns komplekts.
stb Bohrmaschinen 2012.indd 73
Ražotājs:
• Pirms lietošanas izlasiet lietošanas instrukcijas, lai ie-
pazītu ierīci.
• Piederumiem, kā arī nolietoto daļu aizstāšanai un re-
zerves daļām izmantojiet tikai oriģinālās daļas. Rezer-
ves daļas ir pieejamas pie tuvākā pārstāvja.
• Savos pasūtījumos norādiet mūsu daļu numurus, kā
arī ierīces tipu un konstrukcijas gadu.
stb t13
Tehniskie dati
Spīīpatronas lielums mm 13
ītrums, min. 500 / 890
/ 1400 /
1900 /
2500
Motors
Motora jauda vatos 350
B16
Ass konusveida ligzda
Urbšanas spīīpatronas B16
konusveida ligzda
Urbšanas spīīpatronas 1,5-13
saspiešanas diapazons mm
Ass pacelšanīs un nolaišanīs 50
amplitīda mm
No spīīpatronas līdz 145
darbgaldam mm
225
Ass pamatnes darba amplitīda
mm
46
Statīa diametrs mm
Vispīrījais augstums mm 580
Svars kg 15
Iespījamas tehniskas izmaiīas!
Trokšņu parametri saskaņā ar EN 1870-1: 1995-07
Norādītie lielumi ir emisijas vērtības: tās nav noteikti dro-
šas darba vērtības. Lai gan pastāv saistība starp emisi-
jas un imisijas līmeņiem, no tās nav iespējams noteikt,
vai nepieciešami papildu drošības pasākumi. Darba vietā
pārsvarā esošo emisijas līmeni var ietekmēt šādi apstāk-
ļi: trokšņa ilgums, darba telpas raksturojums, citi trokšņa
avoti, piemēram, iekārtu skaits, un blakus notiekošās pro-
cedūras. Droši darba vietas līmeņi var būt atšķirīgi dažā-
dās valstīs. Tomēr, izlasot šo informāciju, operators var
droši novērtēt briesmas un risku.
Šajās lietošanas instrukcijās vietas, kas attiecas uz
jūsu drošību, ir apzīmētas ar šo zīmi: m
m Vispārējie Drošības Noteikumi
ElEKTROINSTRUMENTIEM
BRīDINĀJUMS! lai samazinātu aizdegšanās, elektro-
šoka un traumu risku, elektroinstrumentu lietošanas
laikā vienmēr jāievēro turpmāk minētie piesardzības
pamata pasākumi.
Pirms mēģināt izmantot šo produktu, lūdzu, izlasiet visus
šos norādījumus.
• AIZSARGIEM IR JĀBŪT SAVĀ VIETĀ un darba kār-
tībā.
• NOŅEMIET REGULĀCIJAS UN UZGRIEŽŅU ATSLĒ-
GAS. Ieviesiet paradumu pirms instrumenta ieslēg-
šanas pārbaudīt, vai no tā ir noņemtas atslēgas un
regulācijas uzgriežņu atslēgas.
• DARBA ZONU UZTURIET TĪRU. Ja darba vietas un
galdi ir pārblīvēti, tas var būt nelaimes gadījuma cē-
lonis.
• NEIZMANTOJIET BĪSTAMĀ VIDĒ. Neizmantojiet
stb t16 stb s16
16 16
230 / 330 180 / 250
/ 370 / / 300 /
460 / 530 400 / 480
/ 580 / / 580 /
1030 / 970 /
1160 / 1280 /
1280 / 1410 /
1600 / 1540 /
1790 / 2270 /
2470 2740
520 770
B16 MK 2
B16 B16
3-16 3-16
60 80
325 325
445 570
59,5 70
840 1065
30 58,5
