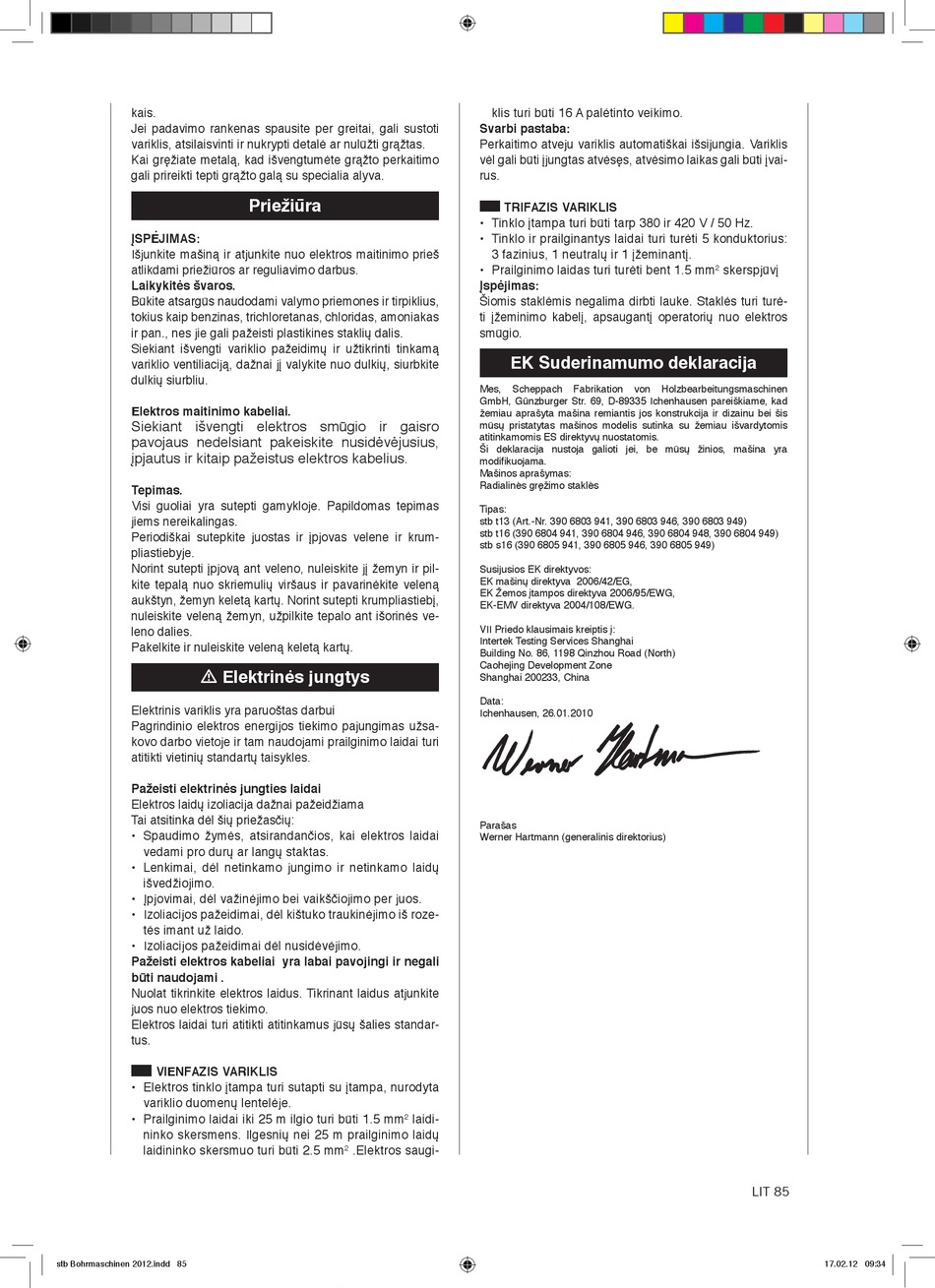

Scheppach stb t16 Originalanleitung Seite 85

kais.
Jei padavimo rankenas spausite per greitai, gali sustoti
variklis, atsilaisvinti ir nukrypti detalė ar nulūžti grąžtas.
Kai gręžiate metalą, kad išvengtumėte grąžto perkaitimo
gali prireikti tepti grąžto galą su specialia alyva.
ĮSPėJIMaS:
Išjunkite mašiną ir atjunkite nuo elektros maitinimo prieš
atlikdami priežiūros ar reguliavimo darbus.
laikykitės švaros.
Būkite atsargūs naudodami valymo priemones ir tirpiklius,
tokius kaip benzinas, trichloretanas, chloridas, amoniakas
ir pan., nes jie gali pažeisti plastikines staklių dalis.
Siekiant išvengti variklio pažeidimų ir užtikrinti tinkamą
variklio ventiliaciją, dažnai jį valykite nuo dulkių, siurbkite
dulkių siurbliu.
Elektros maitinimo kabeliai.
Siekiant išvengti elektros smūgio ir gaisro
pavojaus nedelsiant pakeiskite nusidėvėjusius,
įpjautus ir kitaip pažeistus elektros kabelius.
Tepimas.
Visi guoliai yra sutepti gamykloje. Papildomas tepimas
jiems nereikalingas.
Periodiškai sutepkite juostas ir įpjovas velene ir krum-
pliastiebyje.
Norint sutepti įpjovą ant veleno, nuleiskite jį žemyn ir pil-
kite tepalą nuo skriemulių viršaus ir pavarinėkite veleną
aukštyn, žemyn keletą kartų. Norint sutepti krumpliastiebį,
nuleiskite veleną žemyn, užpilkite tepalo ant išorinės ve-
leno dalies.
Pakelkite ir nuleiskite veleną keletą kartų.
m Elektrinės jungtys
Elektrinis variklis yra paruoštas darbui
Pagrindinio elektros energijos tiekimo pajungimas užsa-
kovo darbo vietoje ir tam naudojami prailginimo laidai turi
atitikti vietinių standartų taisykles.
Pažeisti elektrinės jungties laidai
Elektros laidų izoliacija dažnai pažeidžiama
Tai atsitinka dėl šių priežasčių:
• Spaudimo žymės, atsirandančios, kai elektros laidai
vedami pro durų ar langų staktas.
• Lenkimai, dėl netinkamo jungimo ir netinkamo laidų
išvedžiojimo.
• Įpjovimai, dėl važinėjimo bei vaikščiojimo per juos.
• Izoliacijos pažeidimai, dėl kištuko traukinėjimo iš roze-
tės imant už laido.
• Izoliacijos pažeidimai dėl nusidėvėjimo.
Pažeisti elektros kabeliai yra labai pavojingi ir negali
būti naudojami .
Nuolat tikrinkite elektros laidus. Tikrinant laidus atjunkite
juos nuo elektros tiekimo.
Elektros laidai turi atitikti atitinkamus jūsų šalies standar-
tus.
VIENFaZIS VaRIKlIS
• Elektros tinklo įtampa turi sutapti su įtampa, nurodyta
variklio duomenų lentelėje.
• Prailginimo laidai iki 25 m ilgio turi būti 1.5 mm
ninko skersmens. Ilgesnių nei 25 m prailginimo laidų
laidininko skersmuo turi būti 2.5 mm
stb Bohrmaschinen 2012.indd 85
Priežiūra
laidi-
2
.Elektros saugi-
2
klis turi būti 16 A palėtinto veikimo.
Svarbi pastaba:
Perkaitimo atveju variklis automatiškai išsijungia. Variklis
vėl gali būti įjungtas atvėsęs, atvėsimo laikas gali būti įvai-
rus.
TRIFaZIS VaRIKlIS
• Tinklo įtampa turi būti tarp 380 ir 420 V / 50 Hz.
• Tinklo ir prailginantys laidai turi turėti 5 konduktorius:
3 fazinius, 1 neutralų ir 1 įžeminantį.
• Prailginimo laidas turi turėti bent 1.5 mm
Įspėjimas:
Šiomis staklėmis negalima dirbti lauke. Staklės turi turė-
ti įžeminimo kabelį, apsaugantį operatorių nuo elektros
smūgio.
EK Suderinamumo deklaracija
Mes, Scheppach Fabrikation von
GmbH, Günzburger Str. 69, D-89335 Ichenhausen pareiškiame, kad
žemiau aprašyta mašina remiantis jos konstrukcija ir dizainu bei šis
mūsų pristatytas mašinos modelis sutinka su žemiau išvardytomis
atitinkamomis ES direktyvų nuostatomis.
Ši deklaracija nustoja galioti jei, be mūsų žinios, mašina yra
modifikuojama.
Mašinos aprašymas:
Radialinės gręžimo staklės
Tipas:
stb t13 (Art.-Nr. 390 6803 941, 390 6803 946, 390 6803 949)
stb t16 (390 6804 941, 390 6804 946, 390 6804 948, 390 6804 949)
stb s16 (390 6805 941, 390 6805 946, 390 6805 949)
Susijusios EK direktyvos:
EK mašinų direktyva 2006/42/EG,
EK Žemos įtampos direktyva 2006/95/EWG,
EK-EMV direktyva 2004/108/EWG.
VII Priedo klausimais kreiptis į:
Intertek Testing Services Shanghai
Building No. 86, 1198 Qinzhou Road (North)
Caohejing Development Zone
Shanghai 200233, China
Data:
Ichenhausen, 26.01.2010
Parašas
Werner Hartmann (generalinis direktorius)
skerspjūvį
2
Holzbearbeitungsmaschinen
LIT 85
