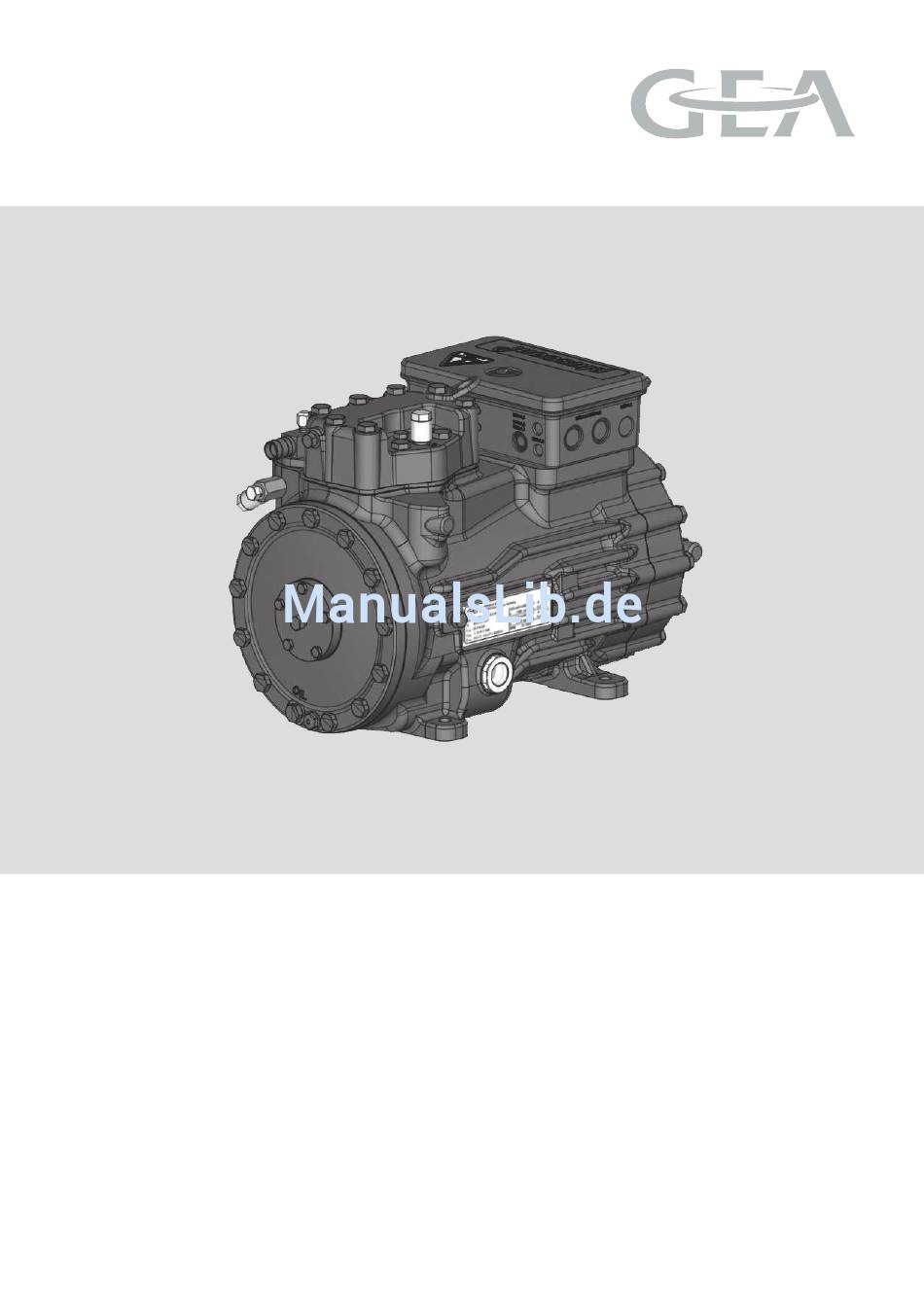

- Seite 1 GEA Compressor HGX22e S CO (subkritisch) Montageanleitung Assembly instructions Instructions de montage Instrucciones de montaje Istruzioni per l'installazione engineering for a better world...
- Seite 3 GEA Compressor HGX22e S CO Montageanleitung HGX22e/85-4 S CO HGX22e/105-4 S CO HGX22e/130-4 S CO engineering for a better world...
-
Seite 4: Zu Dieser Anleitung
Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den Endkun- den weiterzugeben. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7... -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Einsatzbereich 3.1 Kältemittel 3.2 Ölfüllung 3.3 Einsatzgrenzen Montage Verdichter 4.1 Lagerung und Transport 4.2 Aufstellung 4.3 Rohranschlüsse 4.4 Rohrleitungen 4.5 Verlegen von Saug- und Druckleitung 4.6 Bedienen der Absperrventile 4.7 Funktionsweise der absperrbaren Serviceanschlüsse Elektrischer Anschluss 5.1 Hinweise für Schalt- und Schutzeinrichtungen 5.2 Anschluss des Antriebsmotors 5.3 Schaltplan für Direktstart 230 V Δ... -
Seite 6: Sicherheit
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: GEFAHR Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt WARNUNG Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren Verletzungen führt VORSICHT Hinweis auf eine gefährliche Situation, die, wenn sie nicht... -
Seite 7: Sicherheitshinweise
Der Verdichter darf nicht in explosionsgefährdeten Bereichen ein- gesetzt werden! In dieser Montageanleitung werden die im Titel genannten Verdichter in der von GEA hergestellten Standardversion beschrieben. GEA Kältemittelverdichter sind für den Einbau in eine Maschine bestimmt (innerhalb der EU gemäß den EU-Richtlinien 2006/42/EG - Maschinenrichtlinie -, 97/23/EG - Druckgeräterichtlinie - und 2006/95/EG - Niederspannungsrichtlinie -). -
Seite 8: Produktbeschreibung
2 | Produktbeschreibung 2.1 Kurzbeschreibung • Halbhermetischer Zweizylinder-Hubkolbenverdichter mit sauggasgekühltem Antriebsmotor. • Der aus dem Verdampfer angesaugte Kältemittelstrom wird über den Motor geleitet und sorgt für eine besonders intensive Kühlung. Damit kann der Motor speziell bei hoher Belastung auf einem niedrigen Temperaturniveau gehalten werden. •... -
Seite 9: Typschild (Beispiel)
2 | Produktbeschreibung 2.2 Typschild (Beispiel) GEA Bock GmbH 72636 Frickenhausen, Germany HGX22e/130-4 S CO2 AX33567A045 11,2 22,3/12,9A Δ: 111A Y: 64A 13,4 40/55 IP66 C85E Abb. 3 Spannung, Schaltung, Frequenz Typbezeichnung 50 Hz Nenndrehzahl Maschinennummer Hubvolumen maximaler Betriebsstrom Spannung, Schaltung, Frequenz... -
Seite 10: Einsatzbereich
3.1 Kältemittel • CO R744 (Empfehlung CO Qualität 4.5 (< 5 ppm H 3.2 Ölfüllung Werkseitig werden die Verdichter mit folgender Ölsorte befüllt: GEA C 85 E (es darf nur dieses Öl verwendet werden) ACHTUNG Sachschäden möglich. Der Ölstand muss im sicht- max. baren Bereich des Schau- Ölstand... -
Seite 11: Montage Verdichter
4| Montage Verdichter INFO Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff). Lassen Sie diese Schutzgasfüllung so lange wie möglich im Ver- dichter und verhindern Sie Lufteintritt. Kontrollieren Sie den Ver- dichter auf Transportschäden, bevor Sie mit den Arbeiten beginnen. 4.1 Lagerung und Transport Lagerung bei (-30°C) - (+70°C), maximal zulässige relative Luftfeuchtigkeit 10% -95 %, keine Betauung... -
Seite 12: Rohrleitungen
4| Montage Verdichter Die Rohranschlüsse haben abgestufte Innendurchmesser, so dass Rohre in den gängigen Millimeter- und Zollabmessungen verwendet werden können. Die Anschlussdurchmesser der Absperrventile sind auf die max. Verdich- terleistung ausgelegt. Der tatsächlich erforderliche Rohrquerschnitt ist der Leistung anzupassen. Dasselbe gilt für Rückschlagventile. Abb. 11: abgestufter Innendurchmesser 4.4 Rohrleitungen... -
Seite 13: Bedienen Der Absperrventile
4| Montage Verdichter 4.6 Bedienen der Absperrventile Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca. ¼ Umdrehung entgegen dem Uhrzeigersinn. Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn wieder an. anziehen lösen Ventilspindelabdichtung Abb. -
Seite 14: Elektrischer Anschluss
5| Elektrischer Anschluss Elektrischer Anschluss GEFAHR Stromschlaggefahr! Hochspannung! Führen Sie Arbeiten nur bei spannungslosem Zustand der elektrischen Anlage aus! ACHTUNG Beim Anbau von Zubehörteilen mit elektrischer Leitung, muss für die Leitungsverlegung ein Mindestbiegeradius von 3 x Kabeldurch- messer eingehalten werden. INFO Schließen Sie den Verdichtermotor gemäß... -
Seite 15: Anschluss Des Antriebsmotors
5| Elektrischer Anschluss 5.2 Anschluss des Antriebsmotors Der Verdichter ist mit einem Motor für Stern-Dreieck-Schaltung ausgeführt. Bezeichnung auf dem Typschild Aufkleber auf Klemmenkasten ∆ / Y Stern-Dreieck-Anlauf ist nur bei Spannungsversorgung mit 230 V möglich. Beispiel: 230 V ∆ 400 V Y L1 L2 Direktstart Stern-Dreieck-Start... -
Seite 16: Schaltplan Für Direktstart 230 V Δ / 400 V Y --> Mit Mp10
5.3 Schaltplan für Direktstart 230 V ∆ / 400 V Y --> Verdichter mit MP10 I> I> I> X1 L1 L1 N N 43 43 11 -EC1 Θ MP10 X2 1 Klemmenkasten Verdichter Abb. 17 Kaltleiter (PTC-Fühler) Motorwicklung Wärmeschutzthermostat (PTC-Fühler) Schutzeinrichtung Laststromkreis Sicherung Steuerstromkreis Sicherheitskette (Hoch-/Niederdrucküberwachung) Freigabeschalter (Thermostat/Pressostat) - Seite 17 L1.1 L2.1 L3.1 L1.2 A1 Alarm Motorschutz A2 Übertemperatur BT1, BT2 P< A3 Alarm Hochdruck Hauptschalter Schalter Steuerspannung Verdichtermotor Verdichterschütz MP10 Elektronisches Auslösegerät MP10 Ölsumpfheizung...
-
Seite 18: Elektronisches Auslösegerät Mp10
5| Elektrischer Anschluss 5| Elektrischer Anschluss 5.4 Elektronisches Auslösegerät MP10 Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elektro- nischen Auslösegerät MP10 im Klemmenkasten verbunden sind. Die Betriebsbereitschaft wird nach Anlegen der Netzspannung durch die Leuchtdiode H3 (grün) signalisiert. Bei Übertemperatur in der Motorwicklung schaltet das Gerät den Verdichter ab und die Leuchtdiode H1 leuchtet rot. Zusätzlich kann die Heißgasseite des Verdichters durch einen Wärmeschutzthermostat (Zubehör) gegen Übertemperatur abgesichert werden. Für die Schutzfunktion ist die Leuchtdiode H2 (rot) vorgesehen. - Seite 19 5| Elektrischer Anschluss 5.6 Funktionsprüfung des Auslösegerätes MP10 Vor der Inbetriebnahme, Störungsbehebung oder Änderungen im Steuerstromkreis ist das Auslösegerät auf Funktion zu prüfen: LED H1 LED H2 LED H3 Vorgang grün • Netzspannung unterbrechen (L1 oder SF1) • Motortemperaturfühler-Anschluß lösen (1 oder 2) • Heißgastemperaturfühler (falls installiert) lösen (3 oder 4) •...
-
Seite 20: Schaltplan Für Direktstart 230 V Δ / 400 V Y --> Mit Int69 G
5.7 Schaltplan für Direktstart 230 V ∆ / 400 V Y --> Verdichter mit INT69 G I> I> I> B1 B2 -EC1 INT69 G Θ Klemmenkasten Verdichter Abb. 19 Kaltleiter (PTC-Fühler) Motorwicklung Wärmeschutzthermostat (PTC-Fühler) Schutzeinrichtung Laststromkreis Sicherung Steuerstromkreis Sicherheitskette (Hoch-/Niederdrucküberwachung) Freigabeschalter (Thermostat/Pressostat) - Seite 21 L1.1 A1 Alarm Motorschutz A2 Übertemperatur BT1, BT2 P< A3 Alarm Hochdruck Hauptschalter Schalter Steuerspannung Verdichtermotor Verdichterschütz INT69 G Elektronisches Auslösegerät INT69 G Ölsumpfheizung...
-
Seite 22: Elektronisches Auslösegerät Int69 G
5| Elektrischer Anschluss 5| Elektrischer Anschluss 5.8 Elektronisches Auslösegerät INT69 G Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elek- tronischen Auslösegerät INT69 G im Klemmenkasten verbunden sind. Bei Übertemperatur in der Motorwicklung schaltet das INT69 G den Motorschütz ab. Die Wiedereinschaltung kann nach Abkühlung nur dann erfolgen, wenn die elektronische Verriegelung des Ausgangsre- lais (Klemmen B1+B2) durch Unterbrechnung der Versorgungsspannung aufgehoben wird. -
Seite 23: Funktionsprüfung Des Auslösegerätes Int69 G
5| Elektrischer Anschluss 5.10 Funktionsprüfung des Auslösegerätes INT69 G Vor der Inbetriebnahme nach Störungsbehebung oder Änderungen im Steuerstromkreis das Auslösegerät auf Funktion prüfen. Führen Sie dazu diese Prüfung mit Hilfe eines Durchgangsprüfers oder eines Messgerätes durch. Relais Stellung INT69 G Gerätezustand Relais Stellung Ausgeschalteter Zustand 11-12 INT69 G einschalten 11-14 B2 12 14 11 PTC Stecker abziehen... -
Seite 24: Inbetriebnahme
6| Inbetriebnahme 6.1 Vorbereitungen zur Inbetriebnahme INFO Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen, sind anlagenseitig Hoch- und Niederdruck-Pressostate zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! WARNUNG Da in Abhängigkeit von Umgebungstemperatur und Kältemittel-... -
Seite 25: Evakuieren
6| Inbetriebnahme 6.4 Evakuieren ACHTUNG Starten Sie den Verdichter nicht im Vakuum. Legen Sie keine Spannung an, auch nicht zu Prüfzwecken (darf nur mit Kältemittel betrieben werden). Im Vakuum verkürzen sich die Überschlags- und Kriechstromstrecken der Klemmbrett-Anschlussbolzen, dies kann zu Wicklungs- und Klemm- brettschäden führen. Evakuieren Sie zuerst die Anlage und ziehen dann den Verdichter in den Evakuiervorgang mit ein. -
Seite 26: Inbetriebsetzung
6| Inbetriebnahme 6.6 Inbetriebsetzung WARNUNG Öffnen Sie unbedingt vor dem Start des Verdichters die beiden Absperrventile! Kontrollieren Sie Sicherheits- und Schutzeinrichtungen (Druckschalter, Motorschutz, elektrische Berührungsschutzmaßnahmen u.a.) auf einwandfreie Funktion. Verdichter einschalten und mindestens 10 Min. laufen lassen. Anlage soll Beharrungszustand erreicht haben. Führen Sie eine Ölstandskontrolle durch: Das Öl muss im Schauglas sichtbar sein. -
Seite 27: Vermeiden Von Flüssigkeitsschlägen
6| Inbetriebnahme 6.8 Vermeiden von Flüssigkeitsschlägen ACHTUNG Flüssigkeitsschläge können zu Schäden am Verdichter führen sowie Kältemittelaustritt verursachen. Beachten Sie zur Vermeidung von Flüssigkeitsschlägen: Die komplette Kälteanlagenauslegung muss fachgerecht ausgeführt sein. Alle Komponenten müssen leistungsmäßig aufeinander abgestimmt sein (insbesondere Ver- dampfer und Expansionsventil). Die Sauggasüberhitzung am Verdichtereingang soll >... -
Seite 28: Wartung
BS Ventilplatte 81270 81269 BS Kolben/Pleuel 81074 81075 81076 BS Pleuel 81268 Verwenden Sie nur Original GEA Ersatzteile! 7.4 Zubehör Verfügbares Zubehör finden Sie im Internet unter www.gea.com 7.5 Schmierstoffe Für Betrieb mit CO ist das Öl GEA C 85 E erforderlich! -
Seite 29: Ausserbetriebnahme
7| Wartung 7.6 Ausserbetriebnahme Schließen Sie die Absperrventile am Verdichter. CO unterliegt keiner Recyclingpflicht und kann daher in die Umgebung abgelassen werden. Wegen Erstickungsgefahr unbedingt auf gute Belüftung achten oder CO ins Freie leiten. Beim Ablassen des CO eine schnelle Druckabsenkung vermeiden um das Mitreißen von Öl zu verhindern. Wenn der Verdichter drucklos ist, entfernen Sie die Druck- und Saugseitige Verrohrung (z.Bsp. -
Seite 30: Technische Daten
8| Technische Daten Ölfüllung Gewicht 220-240 V ∆ / 380-420 V Y - 3 - 50 Hz 265-290 V ∆ / 440-480 V Y - 3 - 60 Hz Zylinderzahl... -
Seite 31: Maße Und Anschlüsse
9| Maße und Anschlüsse Massenschwerpunkt Maße in mm Schwingungs- SV 90° drehbar dämpfer Abb. 23 Saugleitung siehe technische Daten, Kapitel 8 Druckleitung Anschluss Saugseite, nicht absperrbar 8 “ NPTF Anschluss Saugseite, absperrbar 16 “ UNF Anschluss Druckseite, nicht absperrbar 8 “ NPTF Anschluss Druckseite, absperrbar 16 “... -
Seite 32: Einbauerklärung
10| Einbauerklärung EINBAUERKLÄRUNG für den Einsatz der Verdichter innerhalb der Europäischen Union (gemäß Maschinenrichtlinie 2006/42/EG) Der Hersteller: GEA Bock GmbH, Benzstraße 7 72636 Frickenhausen, Tel.: 07022/9454-0 erklärt hiermit, dass der Kältemittelverdichter HGX22e -CO den grundlegenden Anforderungen des Anhang II 1B der Maschinenrichtlinie 2006/42/EG entspricht. Angewandte harmonisierte Norm: EN 12693:2008 und den entsprechenden referenzierten Normen Die unvollständige Maschine darf erst dann in Betrieb genommen werden, wenn festgestellt wurde, dass die Maschine, in die die unvollständige Maschine eingebaut werden soll, den... -
Seite 33: Service
Bei Fragen zu Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstechnik oder an den Kältefachgroßhandel bzw. unsere Vertretung. Das GEA-Serviceteam erreichen Sie tele- fonisch über unsere kostenlose Hotline 00 800 / 800 000 88 oder via E-Mail: refrigeration@gea.com... - Seite 34 • • Die GEA Group ist ein globaler Maschinenbaukonzern mit Umsatz in Milliardenhöhe und operativen Unternehmen in über 50 Ländern. Das Unternehmen wurde 1881 gegründet und ist einer der größten Anbieter innovativer Anlagen und Prozesstechnologien. Die GEA Group ist im STOXX Europe 600 ®...
