- Seite 1 GEA Bock HG66e Montageanleitung Assembly instructions Instructions de montage Instrucciones de montaje Istruzioni per l'installazione Руководство по монтажу...
- Seite 3 GEA Bock HG66e Montageanleitung 96446-04.2019-D Originalanleitung HG66e/1340-4 HG66e/1340-4 S HG66e/1540-4 HG66e/1540-4 S HG66e/1750-4 HG66e/1750-4 S HG66e/2070-4 HG66e/2070-4 S HGX66e/1340-4 HGX66e/1340-4 S HGX66e/1540-4 HGX66e/1540-4 S HGX66e/1750-4 HGX66e/1750-4 S HGX66e/2070-4 HGX66e/2070-4 S...
-
Seite 4: Zu Dieser Anleitung
Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den Endkun- den weiterzugeben. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7... -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Sicherheit Kennzeichnung von Sicherheitshinweisen 1.2 Notwendige Qualifikation des Personals 1.3 Allgemeine Sicherheitshinweise 1.4 Bestimmungsgemäßer Gebrauch Produktbeschreibung 2.1 Kurzbeschreibung 2.2 Typschild 2.3 Typschlüssel Einsatzbereiche 3.1 Kältemittel 3.2 Ölfüllung 3.3 Einsatzgrenzen Montage Verdichter 4.1 Lagerung und Transport 4.2 Aufstellung 4.3 Rohranschlüsse 4.4 Rohrleitungen 4.5 Anlaufentlastung (extern) 4.6 Verlegen von Saug- und Druckleitung 4.7 Bedienen der Absperrventile... -
Seite 6: Sicherheit
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: GEFAHR Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt WARNUNG Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren Verletzungen führt VORSICHT Hinweis auf eine gefährliche Situation, die, wenn sie nicht... -
Seite 7: Sicherheitshinweise
Der Verdichter darf nicht in explosionsgefährdeten Bereichen eingesetzt werden! In dieser Montageanleitung werden die im Titel genannten Verdichter in der von GEA hergestellten Standardversion beschrieben. GEA Kältemittelverdichter sind für den Einbau in eine Maschine be- stimmt (innerhalb der EU gemäß den EU-Richtlinien 2006/42/EG - Maschinenrichtlinie -, 2014/68/EU - Druckgeräterichtlinie -). -
Seite 8: Produktbeschreibung

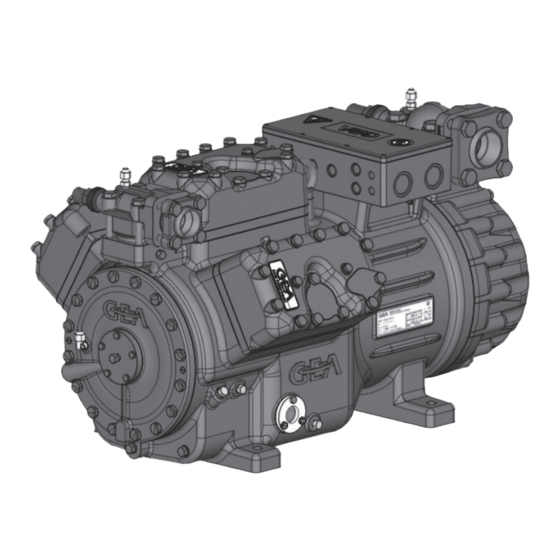

2 | Produktbeschreibung 2.1 Kurzbeschreibung • Halbhermetischer Sechszylinder-Hubkolbenverdichter mit sauggasgekühltem Antriebsmotor. • Der aus dem Verdampfer angesaugte Kältemittelstrom wird über den Motor geleitet und sorgt für besonders intensive Kühlung. Damit kann der Motor speziell bei hoher Belastung auf einem relativ niedrigen Temperaturniveau gehalten werden. Saugab- Klemmenkasten sperrventil... -
Seite 9: Typschild (Beispiel)
2 | Produktbeschreibung 2.2 Typschild (Beispiel) GEA Bock GmbH 72636 Frickenhausen, Germany 380-420 Y/YY HGX66e/2070-4 180,0 BB12345-A001 440-480 Y/YY 107,0 A Y: 196,0 A YY: 335,0 A 217,2 IP 65 SE 55 Abb. 2 Typbezeichnung Spannung, Schaltung, Frequenz 50 Hz... -
Seite 10: Einsatzbereiche
3 | Einsatzbereiche 3.1 Kältemittel • HFKW / HFC: R134a, R404A/R507, R407C, R407F • (H)FCKW / (H)CFC: R22 3.2 Ölfüllung Werkseitig werden die Verdichter mit folgender Ölsorte befüllt: - für R134a, R404A/R507, R407C, R407F FUCHS Reniso Triton SE 55 - für R22 FUCHS Reniso SP 46 Verdichter mit Esterölfüllung (FUCHS Reniso Triton SE 55) sind mit einem X in der Typbezeichnung gekennzeichnet (z.B. - Seite 11 t = 20 °C t = 20 °C R513A 3 | Einsatzbereiche t (°C) 12,5 t (°C) t (°C) Max. zulässige Frequenz: Max. zulässiger Überdruck 60 Hz (LP/HP) : 19/28 bar R513A LP = Niederdruck HP = Hochdruck t (°C) t (°C) Uneingeschränkter Anwendungsbereich t = 20 °C t = 20 °C Zusatzkühlung oder...
- Seite 12 t (°C) t (°C) 12,5 3 | Einsatzbereiche R513A Max. zulässige Frequenz: Max. zulässiger Überdruck 60 Hz (LP/HP) : 19/28 bar t = 20 °C t (°C) LP = Niederdruck HP = Hochdruck t (°C) 12,5 t = 20 °C Uneingeschränkter Anwendungsbereich R513A R513A t (°C) t (°C) Zusatzkühlung oder...
-
Seite 13: Montage Verdichter
4 | Montage Verdichter INFO Neuverdichter sind ab Werk mit Schutzgas befüllt. Lassen Sie diese Schutzgasfüllung so lange wie möglich im Verdichter und verhindern Sie Lufteintritt. Kontrollieren Sie den Verdichter auf Transportschäden, bevor Sie mit den Arbeiten beginnen. 4.1 Lagerung und Transport Lagerung bei (-30 °C) - (+70 °C), maximal zulässige relative Luftfeuchtigkeit 10 % -95 %, keine Betauung Nicht in korrosiver Atmosphäre, Staub, Dampf oder brennbarer... -
Seite 14: Rohranschlüsse
4 | Montage Verdichter 4.3 Rohranschlüsse ACHTUNG Beschädigungen möglich. Durch Überhitzung können Schäden am Ventil auftreten. Entfernen Sie daher zum Löten den Rohrstutzen vom Ventil. Löten Sie nur mit Schutzgas, um Oxidationsprodukte (Zunder) zu verhindern. Der Druckanschluß kann mit einem Zwischenadapter (Zubehör) nach oben verlegt werden. -
Seite 15: Verlegen Von Saug- Und Druckleitung
4 | Montage Verdichter Magnetventil deaktiviert Rückschlagventil offen Abb. 18 Wichtig: Die Anlaufentlastung darf nur während der Anlaufphase wirksam sein. Magnetventil und Rückschlagventil regelmäßig auf Dichtheit prüfen. - Zusätzlich empfehlen wir die Verwendung eines Wärmeschutzthermostates in der Druckseite des Verdichters. Er schützt den Verdichter gegen thermische Überlastung. Den Wärmeschutz- thermostat in Reihe in der Sicherheitskette der Steuerleitung anschließen, um gegebenenfalls den Verdichter auszuschalten. -
Seite 16: Bedienen Der Absperrventile
4 | Montage Verdichter 4.7 Bedienen der Absperrventile Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca. 1 / 4 Umdrehung entgegen dem Uhrzeigersinn. Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn wieder an. Lösen Anziehen Ventilspindelabdichtung... -
Seite 17: Saugleitungs-Filter
4 | Montage Verdichter 4.9 Saugleitungs-Filter Bei Anlagen mit längeren Rohrleitungssystemen und höherem Verschmutzungsgrad wird ein saugseiti- ger Filter empfohlen. Der Filter sollte bei Verschmutzung, abhängig vom Verschmutzungsgrad, erneuert werden (reduzierter Druckabfall). 5 | Elektrischer Anschluss Elektrischer Anschluss GEFAHR Stromschlaggefahr! Hochspannung! Führen Sie Arbeiten nur bei spannungslosem Zustand der elektrischen Anlage aus! ACHTUNG... -
Seite 18: Serienmotor, Ausführung Für Direkt- Oder Teilwicklungsstart
5 | Elektrischer Anschluss 5.2 Serienmotor, Ausführung für Direkt- oder Teilwicklungsstart Bezeichnung auf dem Typschild Aufkleber auf Klemmenkasten Y/YY Y/YY Verdichter mit dieser Kennzeichnung sind für den Direkt- oder Teilwicklungsstart geeignet. Die Motorwicklung ist in zwei Teile unterteilt: Teilwicklung 1 = 50 % und Teilwicklung 2 = 50 %. Diese Wicklungsaufteilung bewirkt beim Teilwicklungsstart eine Anlaufstromreduzierung auf ca. 50 % des Wertes beim Direktstart. - Seite 19 5 | Elektrischer Anschluss Werkseitig ist der Motor für Direktstart (YY) geschaltet. Für den Teilwicklungsstart Y/YY die Brücken entfernen und die Motorzuleitung gemäß Schaltschema anschließen: 400 V Direktstart YY Teilwicklungsstart Y/YY Direktstart YY Teilwicklungsstart Y/YY ACHTUNG Nichtbeachten führt zu gegenläufigen Drehfeldern und hat Motor- schaden zur Folge. Nach Anlauf des Motors über Teilwicklung 1 muss nach maximal einer Sekunde Verzögerungszeit Teilwicklung 2 dazugeschaltet werden.
-
Seite 20: Prinzipschaltplan Für Teilwicklungsanlauf Mit Serienmotor
5.3 Prinzipschaltplan für Teilwicklungsanlauf mit Serienmotor FC1.2 FC1.1 I> I> I> I> I> I> FC1.1 FC1.2 L3 N PE Y/YY B1 B2 INT69 Anschlußkasten Verdichter Abb. 24 Hochdrucksicherheitswächter Sicherheitskette (Hoch-/Niederdrucküberwachung) Kaltleiter (PTC-Fühler) Motorwicklung Wärmeschutzhtermostat (PTC-Fühler) Freigabeschalter (Thermostat) Datum 20.02.2009 DELTA-P II Öldifferenzdrucksensor DELTA-P II (Zubehör) Bearb. bauknecht Ölsumpfheizung Gepr. - Seite 21 L1.1 L2.1 L3.1 L1.2 P> Θ Θ Θ DELTA- P II 6.c.8 FC1.1/1.2 Motorschutzschalter Sicherung Steuerstromkreis INT69 G Elektronisches Auslösegerät INT69 G Zeitrelais für Schützumschaltung Hauptschalter PW INT69 HG44/66 Netzschütz (Teilwicklung 1) Netzschütz (Teilwicklung 2) BOCK COMPRESSORS Schalter Steuerspannung...
-
Seite 22: Sondermotor: Ausführung Für Direkt- Oder Stern-Dreieck-Start
5 | Elektrischer Anschluss 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Start 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil Für den Stern-Dreieck-Start ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil (Zubehör) erforderlich. erforderlich. Bezeichnung auf dem Typschild Aufkleber auf Klemmenkasten ∆... - Seite 23 ∆ / Y ∆ / Y ∆ / Y 5 | Elektrischer Anschluss Stern-Dreieck-Anlauf ist nur im Spannungsbereich ∆ (230 V) möglich. Beispiel: Stern-Dreieck-Anlauf ist nur im Spannungsbereich ∆ (230 V) möglich. Beispiel: Stern-Dreieck-Anlauf ist nur im Spannungsbereich ∆ (230 V) möglich. Beispiel: Stern-Dreieck-Start ist nur im Spannungsbereich ∆...
-
Seite 24: Prinzipschaltplan Für Stern-Dreieck-Anlauf Mit Sondermotor 230 V ∆ / 400 V Y
5.5 Prinzipschaltplan für Stern-Dreieck-Anlauf mit Sondermotor 230 V ∆ / 400 V Y FC1.1 I> I> I> FC1.1 FC1.2 FC1.2 I> I> I> L3 N PE ˜ B1 B2 INT69G Anschlußkasten Verdichter Abb. 25 Hochdrucksicherheitswächter Sicherheitskette (Hoch-/Niederdrucküberwachung) Kaltleiter (PTC-Fühler) Motorwicklung Wärmeschutzthermostat (PTC-Fühler) Freigabeschalter (Thermostat) DELTA PII Öldifferenzdrucksensor DELTA-P II (Zubehör) Datum 20.02.2009... - Seite 25 L1.1 L2.1 L3.1 L1.2 P> Θ Θ Θ DELTA- P II 6.b.7 6.b.8 6.b.8 Sicherung Steuerstromkreis INT69 G Elektronisches Auslösegerät INT69 G Zeitrelais für Schützumschaltung Hauptschalter Netzschütz Δ-Schütz D/S INT69 HG44/66 neu Y-Schütz BOCK COMPRESSORS Schalter Steuerspannung...
-
Seite 26: Elektronisches Auslösegerät Int69 G
5 | Elektrischer Anschluss 5.6 Elektronisches Auslösegerät INT69 G Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elek- tronischen Auslösegerät INT69 G im Klemmenkasten verbunden sind. Bei Übertemperatur in der Motorwicklung schaltet das INT69 G den Motorschütz ab. Die Wiedereinschaltung kann nach Abkühlung nur dann erfolgen, wenn die elektronische Verriegelung des Ausgangsre- lais (Klemmen B1 + B2) durch Unterbrechung der Versorgungsspannung aufgehoben wird. -
Seite 27: Funktionsprüfung Des Auslösegerätes Int69 G
5 | Elektrischer Anschluss 5.8 Funktionsprüfung des Auslösegerätes INT69 G Vor der Inbetriebnahme nach Störungsbehebung oder Änderungen im Steuerstromkreis das Auslösegerät auf Funktion prüfen. Führen Sie dazu diese Prüfung mit Hilfe eines Durchgangsprüfers oder eines Messgerätes durch. Relais Stellung INT69 G Gerätezustand Relais Stellung Ausgeschalteter Zustand 11-12 INT69 G einschalten 11-14 B2 12 14 11 PTC Stecker abziehen... -
Seite 28: Inbetriebnahme
6 | Inbetriebnahme 6.1 Vorbereitungen zur Inbetriebnahme INFO Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen, sind anlagenseitig Hoch- und Niederdruck-Presso- state zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! 6.2 Druckfestigkeitsprüfung Der Verdichter wurde im Werk auf Druckfestigkeit geprüft. Sofern die gesamte Anlage einer Druck- festigkeitsprüfung unterzogen wird, soll diese gemäß... -
Seite 29: Kältemittelfüllung
6 | Inbetriebnahme 6.5 Kältemittelfüllung VORSICHT Tragen Sie persönliche Schutzkleidung wie Schutzbrille und Schutzhandschuhe! Vergewissern Sie sich, dass Saug- und Druckabsperrventile geöffnet sind. Füllen Sie das Kältemittel (Vakuum brechen) bei abgeschaltetem Verdichter flüssig direkt in den Verflüssiger bzw. Sammler. Eine nach Inbetriebnahme erforderlich werdende Kältemittelergänzung kann entweder gasförmig in die Saugseite oder - unter entsprechenden Vorsichtsmaßnahmen - auch flüssig am Verdamp- fereingang eingefüllt werden. ACHTUNG Vermeiden Sie Überfüllung der Anlage mit Kältemittel! Um Konzentrationsverschiebungen zu vermeiden, dürfen zeotrope Kältemittelgemische grundsätzlich nur flüssig in die Kälteanlage befüllt werden. -
Seite 30: Wartung
HG66e / ... 1340-4 (S) 1540-4 (S) 1750-4 (S) 2070-4 (S) Bezeichnung Art.-Nr. Art.-Nr. Art.-Nr. Art.-Nr. BS Dichtungen 81652 81653 81654 81655 BS Ventilplatte 81633 81620 81621 81622 BS Ölpumpe 80950 BS Ölsumpfheizung (220-240 V) 81252 Verwenden Sie nur Original GEA Ersatzteile! -
Seite 31: Auszug Aus Der Schmierstofftabelle
7.4 Auszug aus der Schmierstofftabelle Die im Werk serienmäßig eingefüllte Ölsorte ist auf dem Typschild vermerkt. Diese Ölsorte sollte bevorzugt eingesetzt werden. Alternativen dazu sind in nachfolgendem Auszug aus unserer Schmierstofftabelle aufgeführt. Kältemittel GEA Serienölsorte Empfohlene Alternativen Fuchs Reniso Triton SEZ 32 HFKW Esso/Mobil EAL Arctic 46 (z.B. R134a, R404A,... -
Seite 32: Zubehör
8| Zubehör 8.1 Leistungsregulierung ACHTUNG Bei ab Werk montiertem Leistungsregler muss das Steuerteil (Pilotventil) nachträglich vom Kunden montiert und angeschlossen werden. LR 1 LR 2 Auslieferungszustand 1 (ab Werk): Abb. 30 Abb. 29 Zylinderdeckel vorbereitet für Leistungsregler. Abdeckung Abb. 32 Abb. 31 Vor der Inbetriebnahme muss die Ab- Auslieferungszustand 2 (ab Werk): deckung am Leistungsregler entfernt und Leistungsregler montiert mit Abdeckung... -
Seite 33: Ölabscheider
(entspricht 100 % Verdichterleistung). Zubehörteile sind bei entsprechender Bestellung werkseitig bereits vormontiert. Eine Nachrüstung ist unter Beachtung der den Bausätzen beigelegten Sicherheitshinweisen und Reparaturanleitungen möglich. Weitere Informationen zu Einsatz, Betrieb, Wartung und Instandhaltung der Baugruppen ent- nehmen Sie den Druckschriften oder finden sie im Internet unter www.gea.com Ölabscheider ACHTUNG Ölschläge können zu Schäden am Verdichter führen. Beachten Sie zur Vermeidung von Ölschlägen: Die Ölrückführung vom Ölabscheider muss am vorgesehenen Anschluss (D1) am Verdichterge-... -
Seite 34: Ölspiegelregulator
8| Zubehör 8.3 Ölspiegelregulator Bei Verbundschaltungen von mehreren Verdichtern haben sich Ölstandsreguliersysteme bewährt. Für die Montage eines Ölspiegelregulators ist der Anschluss „O“ vorgesehen (siehe Maßzeichnung). Alle gängigen mechanischen Ölspiegelregulatoren von AC&R, ESK, Carly sowie die elektronischen Ölstandsregulierungssysteme von AC&R, Teklab, OM3 TraxOil von Alco und ESK (nur lange Version) können direkt ohne Adapter angeschlossen werden (s. -
Seite 35: Technische Daten
9| Technische Daten Ölfüllung (Mitte Schauglas) Ölfüllung (ab Werk) Saugleitung SV Druckleitung DV Gewicht Anlaufstrom (Rotor blockiert) Max. Leistungs- aufnahme Max. Betriebs- strom 380-420 V Y/YY - 3 - 50 Hz PW 440-480 V Y/YY - 3 - 60 Hz PW Spannung PW = Part Winding (Teilwicklungsanlauf) Wicklungsverhältnis : 50 % / 50 % Hubvolumen (1450 / 1740 1 / min ) Zylinderzahl... -
Seite 36: Maße Und Anschlüsse
10| Maße und Anschlüsse Massenschwerpunkt H,D1 Anschlüsse / Connections Saugabsperrventil Suction line valve, Druckabsperrventi Discharge line valv Anschluss Saugse Connection suction Anschluss Saugse Connection suction Anschluss Druckse Connection discha Anschluss Druckse Connection discha HG66e/ Anschluss Öldruck Anschlüsse / HG66e/ 1340-4 (S) Connection oil pre Connections 2070-4 (S) - Seite 37 10| Maße und Anschlüsse Saugleitung siehe technische Daten, Kapitel 9 Druckleitung Anschluss Saugseite, nicht absperrbar “ NPTF 7 / 16 Anschluss Saugseite, absperrbar “ UNF 1 / 8 Anschluss Druckseite, nicht absperrbar “ NPTF 7 / 16 Anschluss Druckseite, absperrbar “ UNF 1 / 8 Anschluss Öldrucksicherheitsschalter OIL “ NPTF...
-
Seite 38: Einbauerklärung
Einsatz der Verdichter innerhalb der Europäischen Union (gemäß Maschinenrichtlinie 2006/42/EG) Der Hersteller: GEA Bock GmbH, Benzstraße 7 72636 Frickenhausen, Tel.: 07022/9454-0 erklärt hiermit, dass der Kältemittelverdichter HG66e den grundlegenden Anforderungen des Anhang II 1B der Maschinenrichtlinie 2006/42/EG entspricht. -
Seite 39: Service
Bei Fragen zu Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstech- nik oder an den Kältefachgroßhandel bzw. unsere Vertretung. Das GEA-Serviceteam erreichen Sie telefonisch über unsere kostenlose Hotline 00 800 / 800 000 88 oder via E-Mail: info@gea.com... - Seite 40 Die GEA Group ist ein globaler Maschinenbaukonzern mit Umsatz in Milliardenhöhe und operativen Unternehmen in über 50 Ländern. Das Unternehmen wurde 1881 gegründet und ist einer der größten Anbieter innovativer Anlagen und Prozesstechnologien. Die GEA Group ist im STOXX ®...
