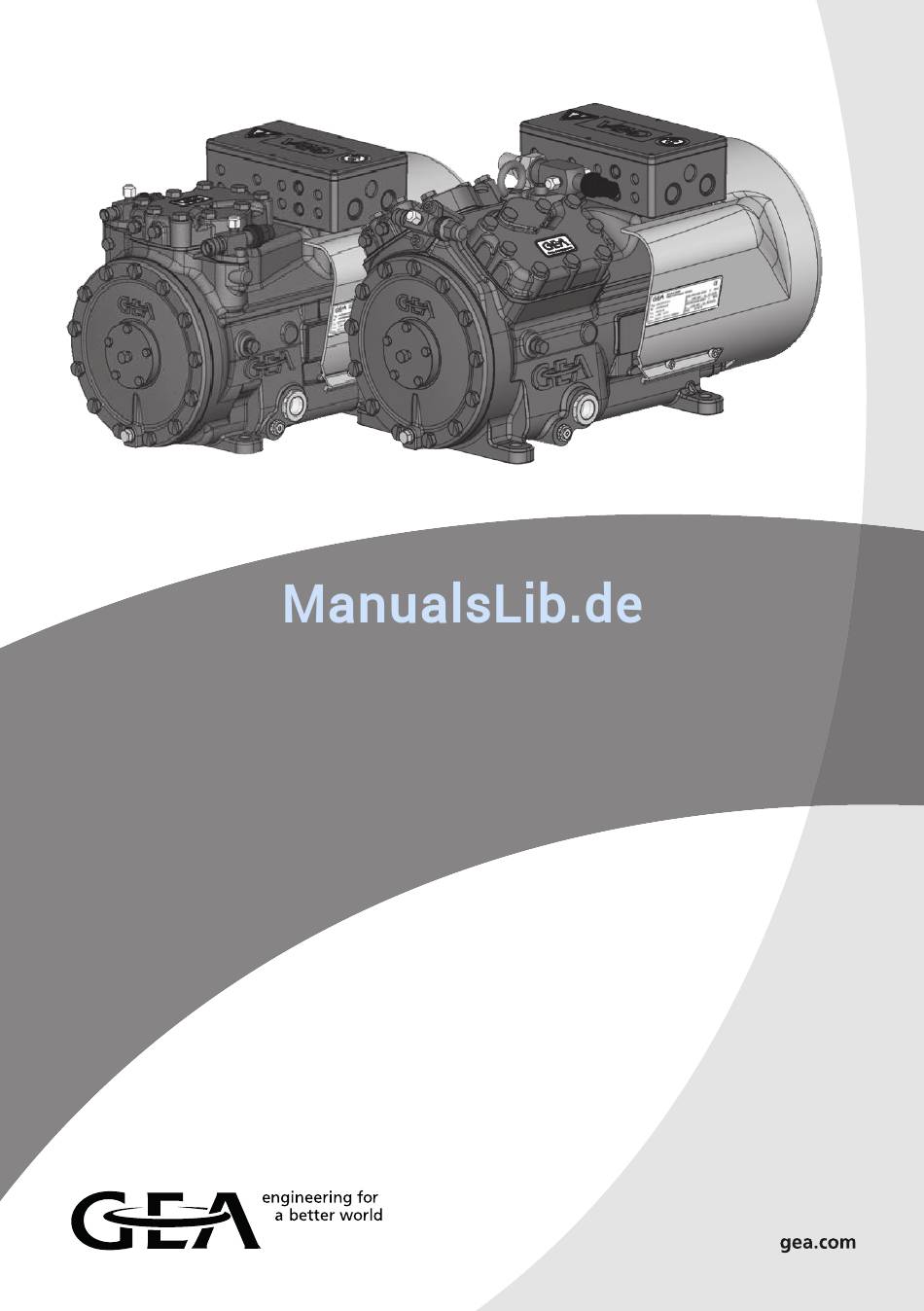

- Seite 1 GEA Bock HA22e/HA34e Montageanleitung Assembly instructions Instructions de montage Instrucciones de montaje Istruzioni per l'installazione Руководство по монтажу...
- Seite 3 GEA Bock HA22e/HA34e Montageanleitung 96417-09-2016-D Originalanleitung HA22e/125-4 HAX22e/125-4 HA22e/160-4 HAX22e/160-4 HA22e/190-4 HAX22e/190-4 HA34e/215-4 HAX34e/215-4 HA34e/255-4 HAX34e/255-4 HA34e/315-4 HAX34e/315-4 HA34e/380-4 HAX34e/380-4...
-
Seite 4: Zu Dieser Anleitung
Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den End- kunden weiterzugeben. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7... -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen 1.2 Notwendige Qualifikation des Personals 1.3 Allgemeine Sicherheitshinweise 1.4 Bestimmungsgemäßer Gebrauch Produktbeschreibung 2.1 Kurzbeschreibung 2.2 Typschild 2.3 Typschlüssel Einsatzbereiche 3.1 Kältemittel 3.2 Ölfüllung 3.3 Einsatzgrenzen Montage Verdichter 4.1 Lagerung und Transport 4.2 Aufstellung 4.3 Rohranschlüsse 4.4 Rohrleitungen 4.5 Verlegen von Saug- und Druckleitung 4.6 Bedienen der Absperrventile 4.7 Funktionsweise der absperrbaren Serviceanschlüsse... -
Seite 6: Sicherheit
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: GEFAHR Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt WARNUNG Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren Verletzungen führt VORSICHT Hinweis auf eine gefährliche Situation, die, wenn sie nicht... -
Seite 7: Sicherheitshinweise
Der Verdichter darf nicht in explosionsgefährdeten Bereichen eingesetzt werden! In dieser Montageanleitung werden die im Titel genannten Verdichter in der von GEA hergestellten Standardversion beschrieben. GEA Kältemittelverdichter sind für den Einbau in eine Maschine bestimmt (innerhalb der EU gemäß den EU-Richtlinien 2006/42/EG - Maschinenrichtlinie - und 2014/68/EU - Druckgeräterichtlinie). -
Seite 8: Produktbeschreibung
2 | Produktbeschreibung 2.1 Kurzbeschreibung • HA22e: Halbhermetischer Zweizylinder-Hubkolbenverdichter mit Ölpumpenschmierung. • HA34e: Halbhermetischer Vierzylinder-Hubkolbenverdichter mit Ölpumpenschmierung. • Luftgekühlter Antriebsmotor. Transportöse Saugab- sperrventil Ventilplatte Typschild Ölpumpe Ölschauglas Abb. 1 (HA34e) Zylinderdeckel Druckab- Klemmenkasten sperrventil Luftleithaube mit Ventilator Triebwerks- teil Motorteil Abb. -
Seite 9: Spannung, Schaltung, Frequenz } 60 Hz
2 | Produktbeschreibung Typschild (Beispiel) 2.2 Typschild (Beispiel) GEA Bock GmbH 72636 Frickenhausen, Germany HAX34e/315-4 AS35830A001 17,1/9,9 A 111A SE 55 Abb. 3 Typbezeichnung Spannung, Schaltung, Frequenz 50 Hz Maschinennummer Spannung, Schaltung, Frequenz Typbezeichnung Nenndrehzahl 50 Hz maximaler Betriebsstrom Nenndrehzahl... -
Seite 10: Einsatzbereiche
3 | Einsatzbereiche 3.1 Kältemittel • HFKW / HFC: R404A/R507 • (H)FCKW / (H)CFC: 3.2 Ölfüllung Werkseitig werden die Verdichter mit folgender Ölsorte befüllt: - für R404A/R507 FUCHS Reniso Triton SE 55 - für R22 FUCHS Reniso SP 46 Verdichter mit Esterölfüllung (FUCHS Reniso Triton SE 55) sind mit einem X in der Typbezeichnung gekennzeichnet (z.B. - Seite 11 3 | Einsatzbereiche R404A/R507 Abb. 5 Abb. 6 Verdampfungstemperatur (°C) Uneingeschränkter Anwendungsbereich Verflüssigungstemperatur (°C) Sauggasüberhitzung (K) Reduzierte Sauggastemperatur Sauggastemperatur (°C) Max. zulässiger Überdruck Auslegung für andere (LP/HP) : 19/28 bar Bereiche auf Anfrage LP = Niederdruck HP = Hochdruck...
-
Seite 12: Montage Verdichter
4 | Montage Verdichter INFO Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff). Lassen Sie diese Schutzgasfüllung so lange wie möglich im Ver- dichter und verhindern Sie Lufteintritt. Kontrollieren Sie den Ver- dichter auf Transportschäden, bevor Sie mit den Arbeiten beginnen. 4.1 Lagerung und Transport Lagerung bei (-30°C) - (+70°C), maximal zulässige relative Luftfeuchtigkeit 10% -95 %, keine Betauung... -
Seite 13: Rohrleitungen
4 | Montage Verdichter Die Rohranschlüsse haben abgestufte Innendurchmesser, so dass Rohre in den gängigen Millimeter- und Zollabmessungen verwendet werden können. Die Anschlussdurchmesser der Absperrventile sind auf die max. Verdich- terleistung ausgelegt. Der tatsächlich erforderliche Rohrquerschnitt ist der Leistung anzupassen. Dasselbe gilt für Rückschlagventile. Abb. -
Seite 14: Bedienen Der Absperrventile
4 | Montage Verdichter 4.6 Bedienen der Absperrventile Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca. ¼ Umdrehung entgegen dem Uhrzeigersinn. Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn wieder an. lösen anziehen Ventilspindelabdichtung Abb. -
Seite 15: Elektrischer Anschluss
5 | Elektrischer Anschluss GEFAHR Stromschlaggefahr! Hochspannung! Führen Sie Arbeiten nur bei spannungslosem Zustand der elektrischen Anlage aus! ACHTUNG Beim Anbau von Zubehörteilen mit elektrischer Leitung, muss für die Leitungsverlegung ein Mindestbiegeradius von 3 x Kabeldurch- messer eingehalten werden. INFO Schließen Sie den Verdichtermotor gemäß... -
Seite 16: Schaltplan Für Direktstart 230 V Δ / 400 V Y
5.3 Schaltplan für Direktstart 230 V ∆ / 400 V Y FC1.1 I> I> I> FC1.1 L3 N PE -EC1 Θ B1 B2 INT69G Anschlußkasten Verdichter Abb. 13 Kaltleiter (PTC-Fühler) Motorwicklung Wärmeschutzthermostat (PTC-Fühler) Schutzeinrichtung Laststromkreis Sicherung Steuerstromkreis Hochdrucksicherheitswächter Sicherheitskette (Hoch-/Niederdrucküberwachung) Hauptschalter... - Seite 17 L1.1 L2.1 L3.1 L1.2 P> ˜ Θ Θ Freigabeschalter (Thermostat/Pressostat) Schalter Steuerspannung Verdichtermotor Lüftermotor Verdichterschütz INT69 G Elektronisches Auslösegerät INT69 G Ölsumpfheizung...
-
Seite 18: Elektronisches Auslösegerät Int69 G
5 | Elektrischer Anschluss 5.4 Elektronisches Auslösegerät INT69 G Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elek- tronischen Auslösegerät INT69 G im Klemmenkasten verbunden sind. Bei Übertemperatur in der Motorwicklung schaltet das INT69 G den Motorschütz ab. Die Wiedereinschaltung kann nach Abkühlung nur dann erfolgen, wenn die elektronische Verriegelung des Ausgangsre- lais (Klemmen B1+B2) durch Unterbrechnung der Versorgungsspannung aufgehoben wird. -
Seite 19: Funktionsprüfung Des Auslösegerätes Int69 G
5.7 Anlaufentlastung Zur Vermeidung von Stromspitzen während der Anlaufphase empfehlen wir die Verwendung des Sanft- anlaufgerätes GEA Bock-ESS (Elektronik Soft Start). Weitere Hinweise dazu siehe unter "Zubehör". 5.8 Lüftermotor Der Lüftermotor für die Kühlung des Verdichters ist im Klemmenkasten bereits verdrahtet. Die Stromversorgung sowie die Ansteuerung über den Verdichterschütz ist gemäß Prinzipschaltbild (im... -
Seite 20: Inbetriebnahme
6 | Inbetriebnahme 6.1 Vorbereitungen zur Inbetriebnahme INFO Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen, sind anlagenseitig Hoch- und Niederdruck-Presso- state zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! 6.2 Druckfestigkeitsprüfung Der Verdichter wurde im Werk auf Druckfestigkeit geprüft. -
Seite 21: Inbetriebsetzung
6 | Inbetriebnahme Vergewissern Sie sich, dass Saug- und Druckabsperrventile geöffnet sind. Füllen Sie das Kältemittel (Vakuum brechen) bei abgeschaltetem Verdichter flüssig direkt in den Verflüssiger bzw. Sammler. Eine nach Inbetriebnahme erforderlich werdende Kältemittelergänzung kann entweder gasförmig in die Saugseite oder - unter entsprechenden Vorsichtsmaßnahmen - auch flüssig am Verdamp- fereingang eingefüllt werden. ACHTUNG Vermeiden Sie Überfüllung der Anlage mit Kältemittel! Um Konzentrationsverschiebungen zu vermeiden, dürfen zeotrope Kältemittelgemische (z.B. -
Seite 22: Wartung
Art.-Nr. Art.-Nr. BS Dichtungen 81555 BS Ventilplatte 81596 81597 BS Ölpumpe 81192 HA34e / ... 215-4 255-4 315-4 380-4 Bezeichnung Art.-Nr. Art.-Nr. Art.-Nr. Art.-Nr. BS Dichtungen 81556 BS Ventilplatte 81596 81597 BS Ölpumpe 81192 Verwenden Sie nur Original GEA Ersatzteile! -
Seite 23: Zubehör
7 | Wartung 7.4 Zubehör Verfügbares Zubehör finden Sie im Internet unter www.gea.com 7.5 Auszug aus der Schmierstofftabelle Die im Werk serienmäßig eingefüllte Ölsorte ist auf dem Typschild vermerkt. Diese Ölsorte sollte bevorzugt eingesetzt werden. Alternativen dazu sind in nachfolgendem Auszug aus unserer Schmierstofftabelle aufgeführt. -
Seite 24: Technische Daten
8 | Technische Daten Ölfüllung Gewicht 220-240 V ∆ / 380-420 V Y - 3 - 50 Hz 265-290 V ∆ / 440-480 V Y - 3 - 60 Hz Zylinderzahl... - Seite 25 8 | Technische Daten Ölfüllung Gewicht 220-240 V ∆ / 380-420 V Y - 3 - 50 Hz 265-290 V ∆ / 440-480 V Y - 3 - 60 Hz Zylinderzahl...
-
Seite 26: Maße Und Anschlüsse
DIN ISO 13715 1 1 / 8 “- 18 UNEF Schauglas Erstellt Geprüft Anschluss Wärmeschutzthermostat 8 “ NPTF GEA Bock GmbH - Benzstraße 7 - 72636 Frickenhausen - Germany - www.bock.de Freigab Maß Dimension Passung / Clearance Änd.-Nr. / Mod-No. Datum / Date Bearb. - Seite 27 1 1 / 8 “- 18 UNEF Schauglas Erstellt Geprüft Anschluss Wärmeschutzthermostat 8 “ NPTF GEA Bock GmbH - Benzstraße 7 - 72636 Frickenhausen - Germany - www.bock.de Freigabe / Änd.-Nr. / Mod-No. Datum / Date Bearb. / Edited Geprüft / Appr.
-
Seite 28: Einbauerklärung
Einsatz der Verdichter innerhalb der Europäischen Union (gemäß Maschinenrichtlinie 2006/42/EG) Der Hersteller: GEA Bock GmbH, Benzstraße 7 72636 Frickenhausen, Tel.: 07022/9454-0 erklärt hiermit, dass die Kältemittelverdichter HA22e und HA34e den grundlegenden Anforderungen des Anhang II 1B der Maschinenrichtlinie 2006/42/EG entsprechen. -
Seite 29: Service
Bei Fragen zu Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstech- nik oder an den Kältefachgroßhandel bzw. unsere Vertretung. Das GEA-Serviceteam erreichen Sie telefonisch über unsere kostenlose Hotline 00 800 / 800 000 88 oder via E-Mail: info@gea.com... - Seite 30 Die GEA Group ist ein globaler Maschinenbaukonzern mit Umsatz in Milliardenhöhe und operativen Unternehmen in über 50 Ländern. Das Unternehmen wurde 1881 gegründet und ist einer der größten Anbieter innovativer Anlagen und Prozesstechnologien. Die GEA Group ist im STOXX ®...
