IM 308-C – Adressierung, Zugriff auf die Dezentrale Peripherie und Diagnose mit STEP 5
6.6

Zuweisen von PROFIBUS-Adressen mit FB IM308C

Anwendung
Keine Anwendung
PROFIBUS-
Adresse zuweisen
6-24
Bei manchen DP-Normslaves stellen Sie die PROFIBUS-Adresse per Soft-
ware ein, z. B. bei dem dezentralen Peripheriegerät ET 200C oder beim
DP/AS-I Link.
PROFIBUS-Adressen können vom FB IM308C nur bei DP-Normslaves ge-
ändert werden.
DP-Slaves, deren PROFIBUS-Adresse nur durch Schalter direkt am Gehäuse
eingestellt wird, oder DP-Siemens-Slaves können Sie die PROFIBUS-
Adresse nicht per Software zuweisen!
Um einem DP-Slave eine PROFIBUS-Adresse zuzuweisen, gehen Sie wie
folgt vor:
1. Projektieren Sie den Parametriermaster IM 308-C und den DP-Normslave
mit der neuen PROFIBUS-Adresse mit COM PROFIBUS.
Tip: Verwenden Sie die höchste Baudrate, die für den DP-Normslave zu-
gelassen ist.
2. Schließen Sie den Bus an die IM 308-C und an den DP-Slave, der eine
PROFIBUS-Adresse erhalten soll, an.
3. Schließen Sie das PG an die AS 511-Schnittstelle der CPU und stellen Sie
einen Aufbau wie in Bild 6-2 zusammen:
CPU

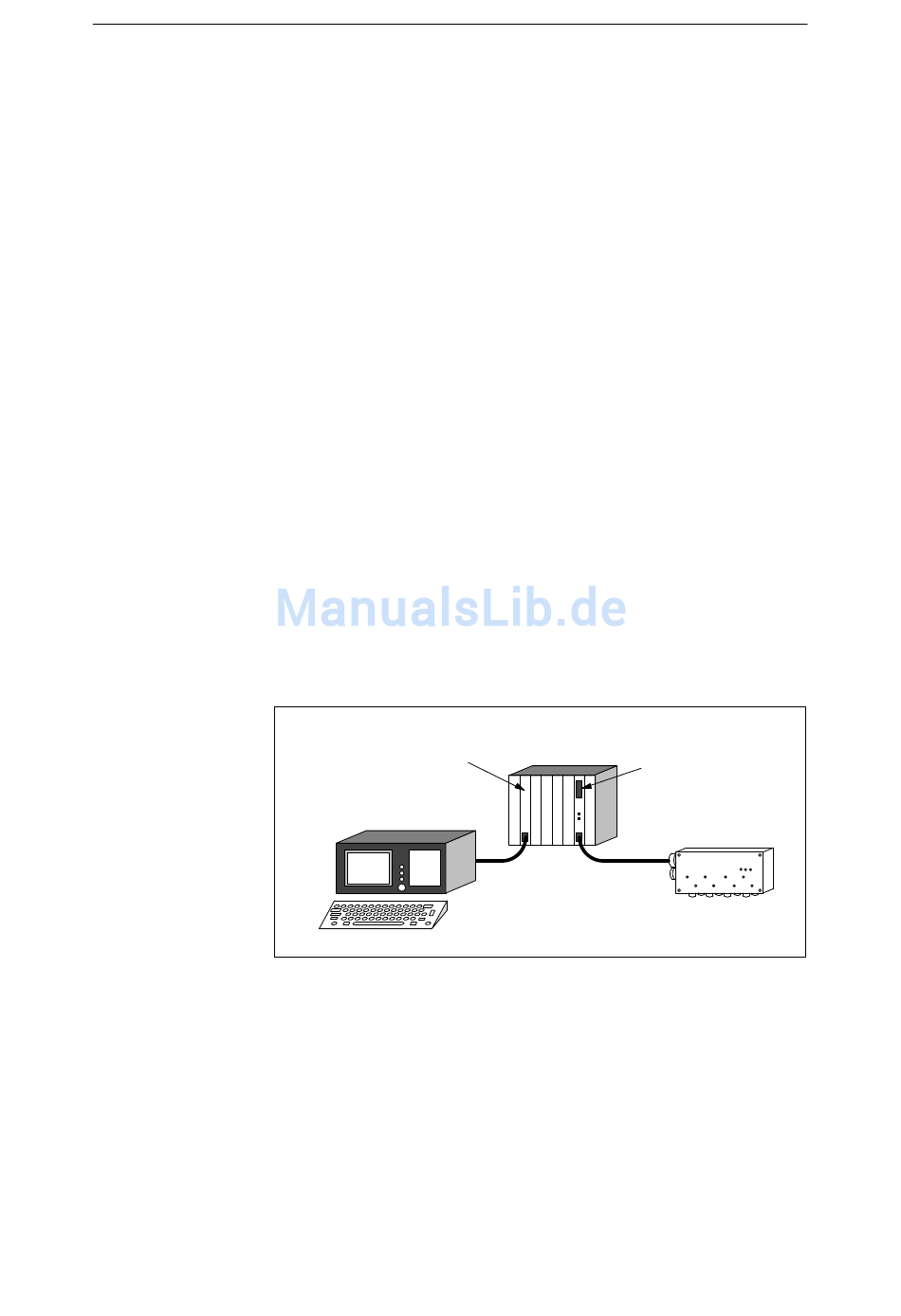

Bild 6-2 Aufbau, um eine PROFIBUS-Adresse mit dem FB IM308C an einen DP-
Slave zu übertragen
4. Schalten Sie die IM 308-C in STOP.
5. Starten Sie STEP 5.
IM 308-C
Dezentrales Peripheriesystem ET 200
EWA 4NEB 780 6000-01c
