BESCHREIBUNG DES BEDIENFELDS

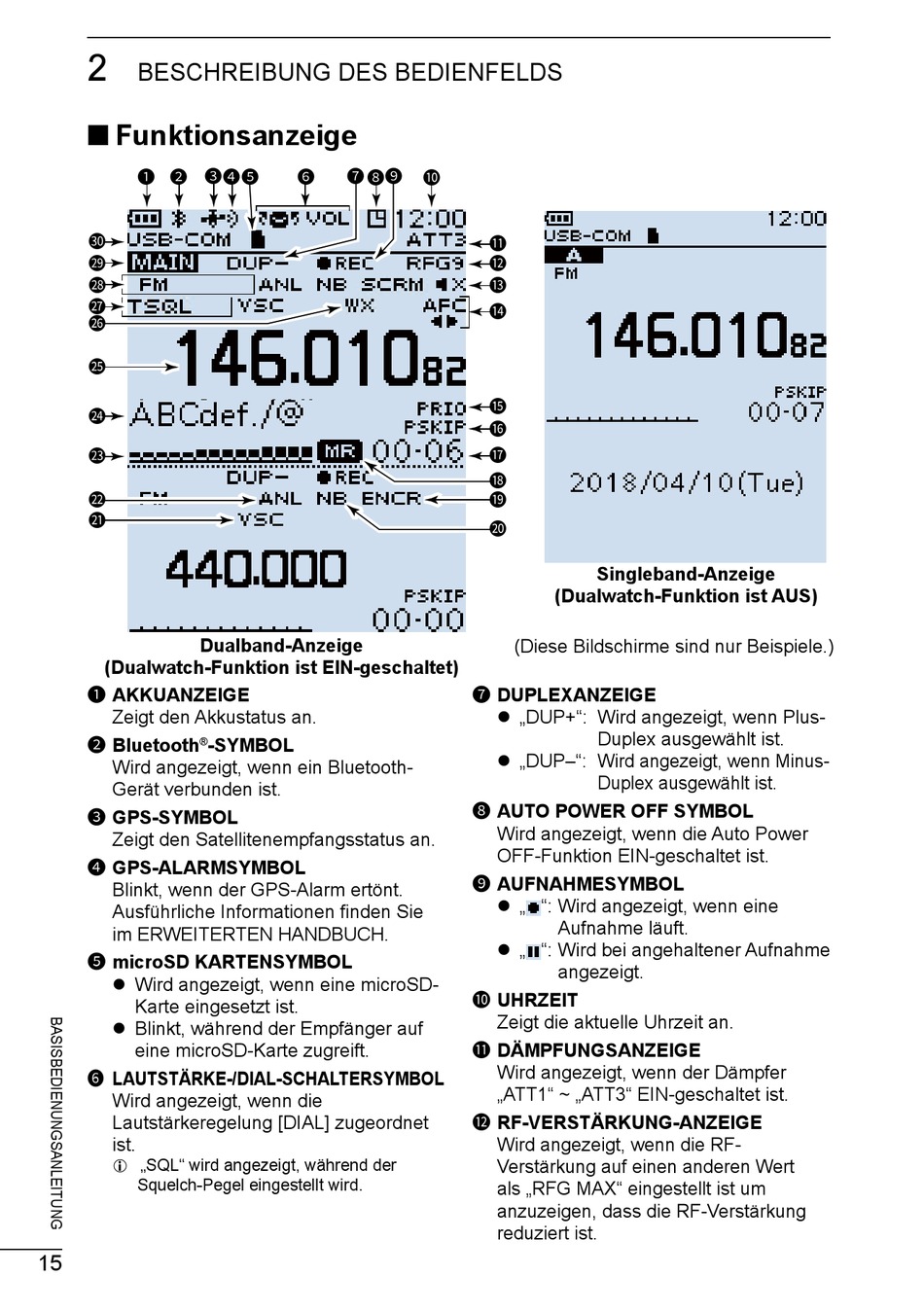

■ Funktionsanzeige

3 4
1 2
30
29
28
27
26
25
24
23
22
21
Dualband-Anzeige
(Dualwatch-Funktion ist EIN-geschaltet)
1 AKKUANZEIGE
Zeigt den Akkustatus an.
2 Bluetooth -SYMBOL
®
Wird angezeigt, wenn ein Bluetooth-
Gerät verbunden ist.
3 GPS-SYMBOL
Zeigt den Satellitenempfangsstatus an.
4 GPS-ALARMSYMBOL
Blinkt, wenn der GPS-Alarm ertönt.
Ausführliche Informationen finden Sie
im ERWEITERTEN HANDBUCH.
5 microSD KARTENSYMBOL
z Wird angezeigt, wenn eine microSD-
Karte eingesetzt ist.
z Blinkt, während der Empfänger auf
eine microSD-Karte zugreift.
6 LAUTSTÄRKE-/DIAL-SCHALTERSYMBOL
Wird angezeigt, wenn die
Lautstärkeregelung [DIAL] zugeordnet
ist.
L „SQL" wird angezeigt, während der
Squelch-Pegel eingestellt wird.
15
7 8 9
5 6 10
11
12
13
14
15
16
17
18
19
20
Singleband-Anzeige
(Dualwatch-Funktion ist AUS)
(Diese Bildschirme sind nur Beispiele.)
7 DUPLEXANZEIGE
z „DUP+": Wird angezeigt, wenn Plus-
z „DUP–": Wird angezeigt, wenn Minus-
8 AUTO POWER OFF SYMBOL
Wird angezeigt, wenn die Auto Power
OFF-Funktion EIN-geschaltet ist.
9 AUFNAHMESYMBOL
z „ ": Wird angezeigt, wenn eine
Aufnahme läuft.
z „ ": Wird bei angehaltener Aufnahme
angezeigt.
10 UHRZEIT
Zeigt die aktuelle Uhrzeit an.
11 DÄMPFUNGSANZEIGE
Wird angezeigt, wenn der Dämpfer
„ATT1" ~ „ATT3" EIN-geschaltet ist.
12 RF-VERSTÄRKUNG-ANZEIGE
Wird angezeigt, wenn die RF-
Verstärkung auf einen anderen Wert
als „RFG MAX" eingestellt ist um
anzuzeigen, dass die RF-Verstärkung
reduziert ist.
Duplex ausgewählt ist.
Duplex ausgewählt ist.
