Lieferumfang

Im Lieferumfang enthalten:
1 Saunaofen
1 Holztrichter
1 Silikonschlauch 1 m mit Schlauchschellen
1 Warnschild
4 Spanplattenschrauben
10 kg Saunassteine

Montage

Technische Daten

Spannung: 400 V AC 3N 50 Hz
Leistungsaufnahme: 7,5 kW
Höhe: 870 mm
Breite: 920 mm,
Tiefe: 200 mm
Steinfüllung: ca. 10 kg
Ableitstrom: max. 0,75 mA je kW Heizleistung
Saunaofen für den Einsatz in Familiensauna.
Das Saunaheizgerät ist für eine Anschlussspan-
nung von 400 V AC 3N über Saunasteuergerät
vorgesehen.
Mindestabstände
Die Mindesthöhe der Saunakabine muss innen
1,90 m betragen.
Der Abstand zwischen Oberkante Heizgerät
und Kabinendecke muss mind. 90 cm und der
waagerechte (seitliche) Abstand zwischen Ofen
und Kabinenwand mindestens 7 cm betragen
Der Abstand zwischen vorgesetzter Holzwand
bzw. Liegebank und anderen brennbaren Ma-
terialien zum Ofen muss mind. 2 cm betragen.

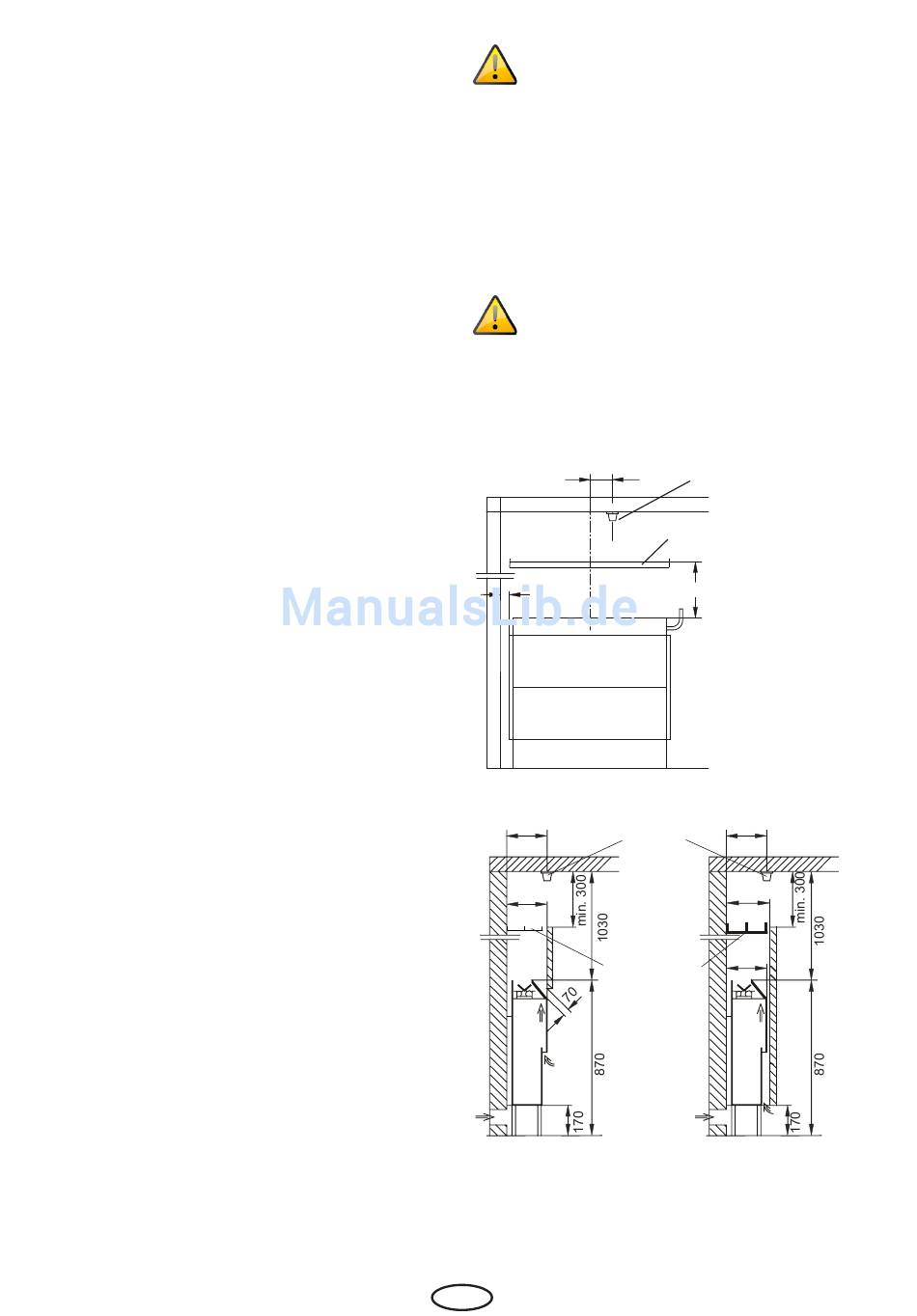

Das mitgelieferte Schutzgitter ist über dem
Ofen an der Oberkante der Trennwand zur Sau-
na- Rückwand zu Montieren (Abb.1+2). Damit
soll verhindert werden, dass unbeabsichtigt
Gegenstände auf den Ofen fallen.
Wichtiger Hinweis zur Fühlermon-
tage
Entgegen den Angaben zu Fühlermontage
Ihres Saunasteuergerätes, wird der Ofenfühler
nicht mittig über dem Saunaheizgerät, son-
dern wie in der Abbildung gezeigt montiert.
Achten Sie auf die richtige Position und
Größe der Öffnung für Zuluft und Abluft.
200
70
190*
390**
Ofenfühler
200
Ofenschutzgitter
* bei Kabinen bis 2 x 2 m
** bei größeren Kabinen
Maße in mm
Abb. 2
D
Ofenfühler
Schutzgitter
730
Abb. 1
190*
390**
220
200
Zuluft
Abb. 2a
