Anschlußbeispiel - EOS 46.U compact Montage- Und Gebrauchsanweisung

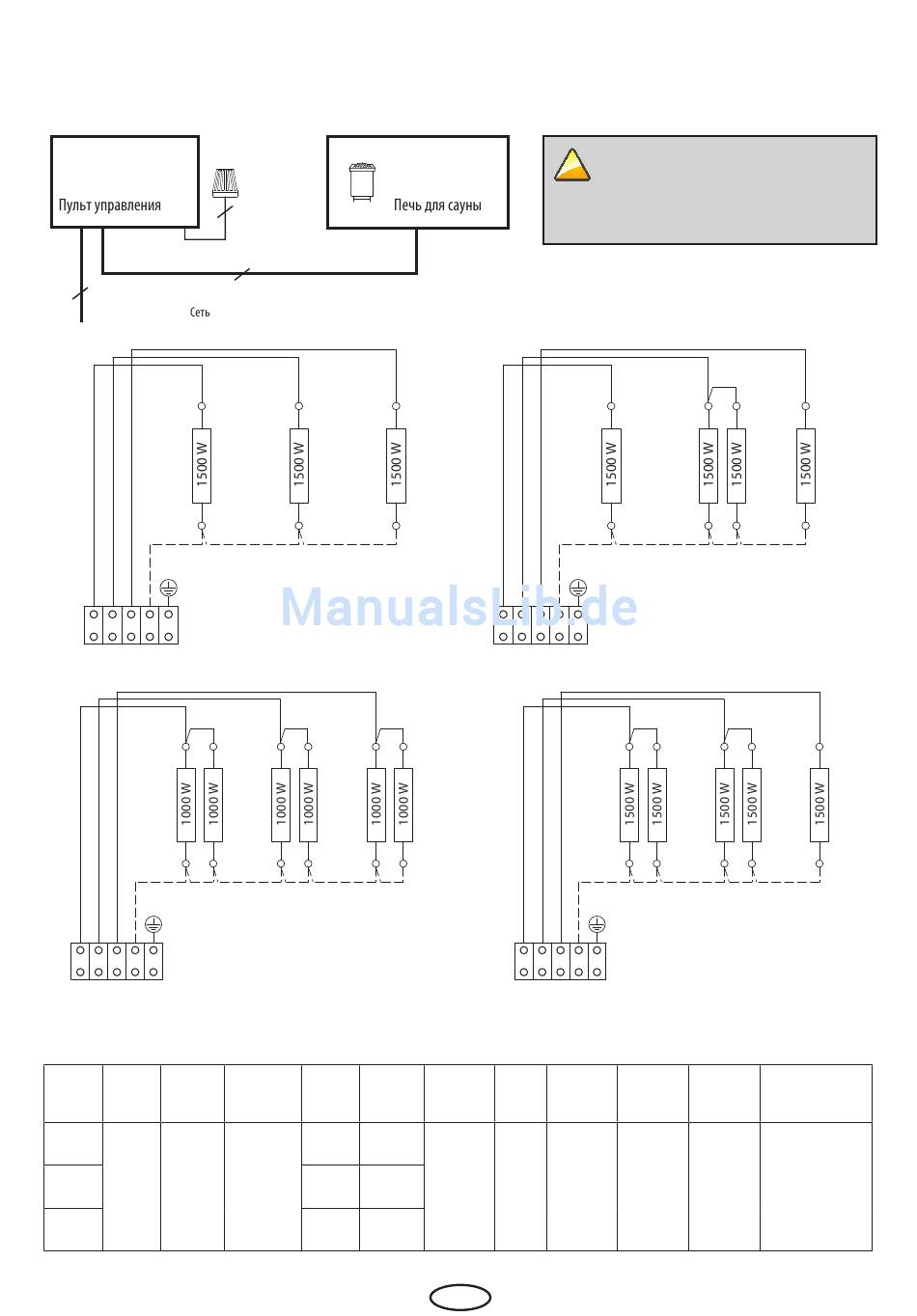

Anschlußbeispiel
4,5 - 7,0 kW
Saunasteuergerät
Control unit
Boîtier de commande
5
Netz / Mains / Réseau /
U V W N PE
U V W N PE
Technische Daten
Absicherung
Elektr.
Leistung Steuergerät
Anschluss
in A
4,5 kW
3N AC
6,0 kW 50 Hz 3 x 16
400 V
7,5 kW
Alle Angaben zu Leitungsquerschnitten sind Mindestquerschnitte in mm² Kupferleitung.
8
Saunaheizgerät
Sauna heater
Poêle de sauna
4
5
4,5 kW
6,0 kW
(6x1000 W)
Mindestmaß
Maße (H/B/T) Sauna-
der Be- und
in cm größe
Entlüftung
4 - 6 m³ 35 x 4 cm
87 / 92 / 20 6 - 8 m³ 35 x 4 cm
7 - 10 m³ 35 x 5 cm
! Achtung!
Immer Nullleiter N mit anklemmen
U V W N PE
U V W N PE
Gewicht ohne Verbindung
Stein-
Steine und Netz -
füllung
Verpackung Steuergerät
ca. 20 kg 10 kg 5 x 2,5²
D
6,0 kW
(4x1500 W)
7,5 kW
Verbindung Leistungs- zu verwenden
Steuergerät schaltgerät mit den
- Ofen erfordrlich Steuergeräten
Econ D-Serie
Econ H-Serie
5 x 1,5² nein Emotec Serie
EmoStyle Serie
EmoToch Serie
