Комплект поставки
В состав поставки входят:
1 печь для сауны
1 воронка из дерева для полива воды
1 предупредительная табличка
1 силиконовый шланг 1 м с зажимами
1 защитная решетка из нерж. стали
4 крепежных шурупа
1 х 10 кг пакет камней для печи
Монтаж
Технические данные
Напряжение: 400 В переменного тока, трех-
фазное с нейтралью, 50 Гц
Мощность: 4,5 - 7,5 кВт
Высота: 870 мм
Ширина: 920 мм
Глубина: 200 мм
Объём короба для камней: 10 кг
Ток утечки: макс.0,75 мА на каждый кВт мощ-
ности
Печь для использования в домашних саунах.
Печь для сауны предусмотрена для подклю-
чения к трёхфазной сети переменного тока
400 В с нейтралью через отдельный прибор
управления.
Порядок установки
Минимальная высота кабины сауны должна
составлять внутри 190 см.
Расстояние по вертикали между верхним
краем печи и потолком сауны должно быть
не менее 90 см, расстояние по горизонтали
(боковое) между печью и стенкой кабины
должно быть не менее 7 см .
Расстояние между стеной-перегородкой (или
лавкой) и другими материалами, способными
к возгоранию, до печи не менее 2 см. Смотри
рисунок 2 и 2а.
Входящую в комплект защитную решетку не-
обходимо смонтировать над печью по верхне-
му краю стены-перегородки сауны (Рис. 1+2).
Она служит для предотвращения случайного
попадания посторонних предметов на печь.
32

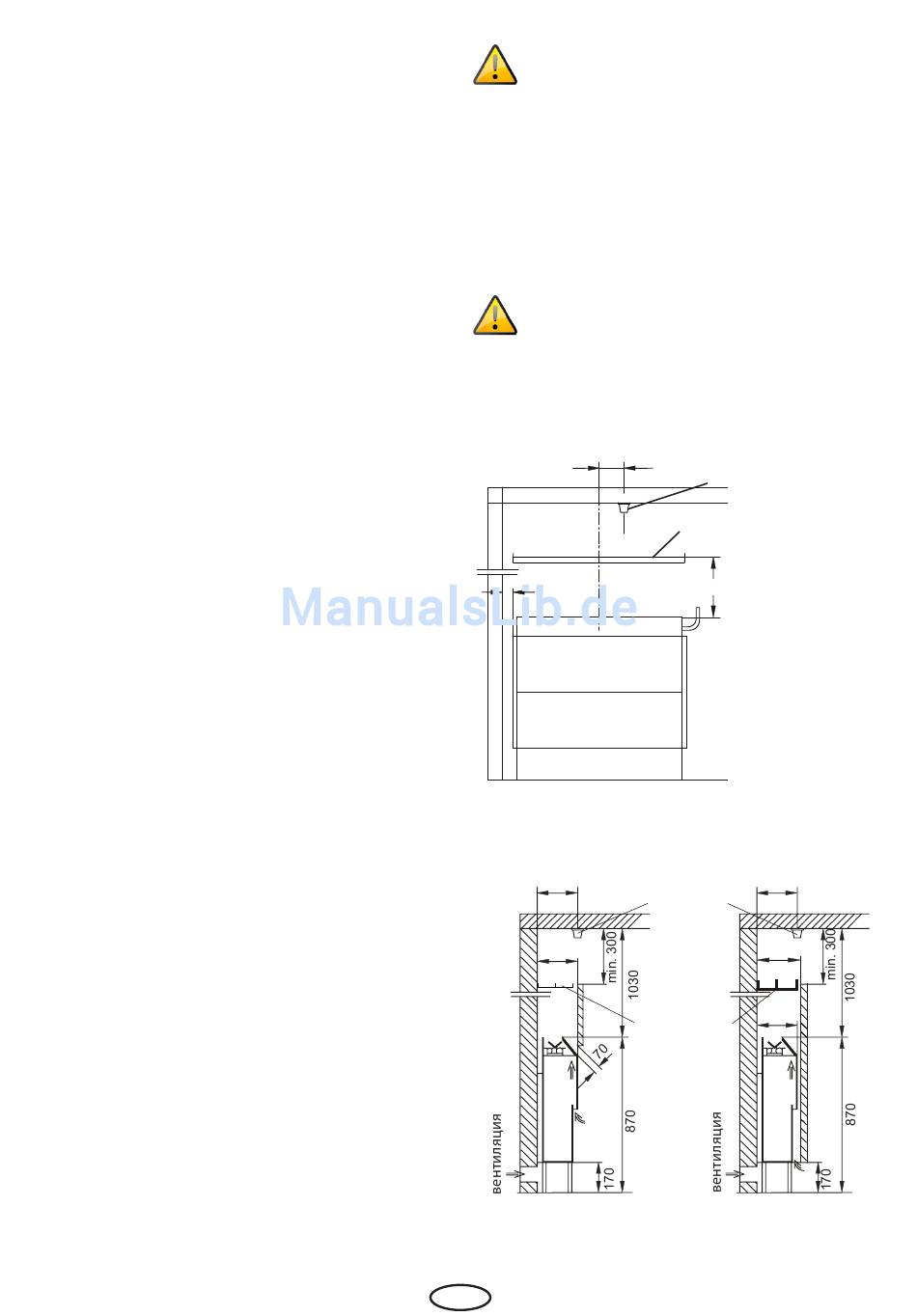

Важное указание по монтажу дат-
чика температуры
Вопреки указаниям по стандартному
месту установки датчика температуры
данный датчик следует установить как
показано на рисунке Рис. 1, Рис. 2 и Рис. 2a.
Обратите особое внимание на над-
лежащий размер и положение отверстий
для притока свежего воздуха и вытяжки.
70
* для кабин 2 х 2 м
** для кабин большего размера
190*
390**
200
Рис. 2
RU
200
датчик печи
защитная решетка
730
190*
390**
датчик печи
220
200
защитная
решетка печи
все размеры в мм
Рис. 2a
Рис. 1
