Обратите внимание на обязательное раз-
мещение предупредительной таблички в
районе заливной воронки!

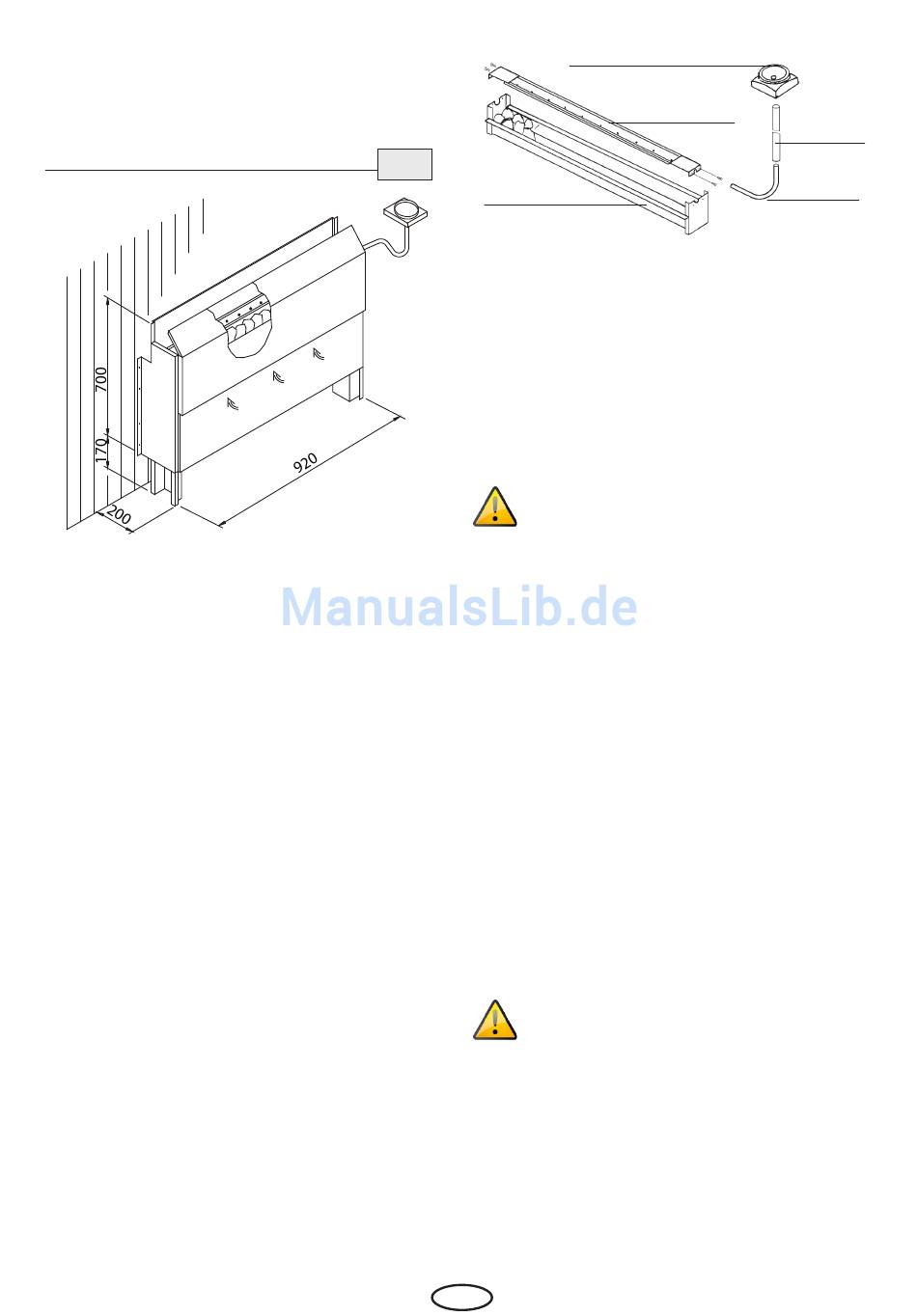

Монтаж заливной воронки
Поливание воды на камни осуществляется
через воронку и прилагаемый к ней шланг и
металлическое колено, вставляемый в печь.
Подключение возможно слева и справа.
При этом Вам, в зависимости от стороны,
возможно потребуется развернуть внутрен-
ний желоб в печи так, чтоб он имел уклон от
подключения шланга (уголка) к печи.
Для этого выверните два шурупа по бокам
желоба, поднимите его, разверните на
180°, поставьте на место и вновь закрепите
шурупами.
Вставьте колено в отверстие сбоку печи над
желобом. Убедитесь в надежном креплении.
Установите воронку на стену сауны или на
перегородку. Воронка должна быть выше
уровня печи.
Подсоедините силиконовую трубку к воронке
и к колену, закрепите ее зажимами. Обратите
внимание, на то, чтобы трубка не касалась
печи и не имела заломов.
п о д д о н д л я
камней
Рис. 3
Парообразование после залива воды в
воронки происходит замедленно через
некоторый промежуток времени.
Подливайте воду небольшими порциями в
воронку. Делайте паузы не менее 8-10 минут
между поливанием воды для того, чтобы
камни могли вновь разогреться.
По силиконовому соединительному шлангу
вода подается через камни в печь и благода-
ря разливочной ванне равномерно распреде-
ляется по камням.
Теперь, благодаря горячему восходящему
воздуху, водяной пар равномерно распреде-
ляется в кабине и таким образом образуется
приятный пар.
Обратите внимание на обязательный мон-
таж защитной решетки над печью согласно
рисункам 1, 2 и 2а.
Соблюдайте указанные расстояния и зазо-
ры. Опасность пожара!
RU
воронка
желоб для воды
Внимание!
Внимание
шланг
и з о г н у т а я
труба колено
Рис. 4
