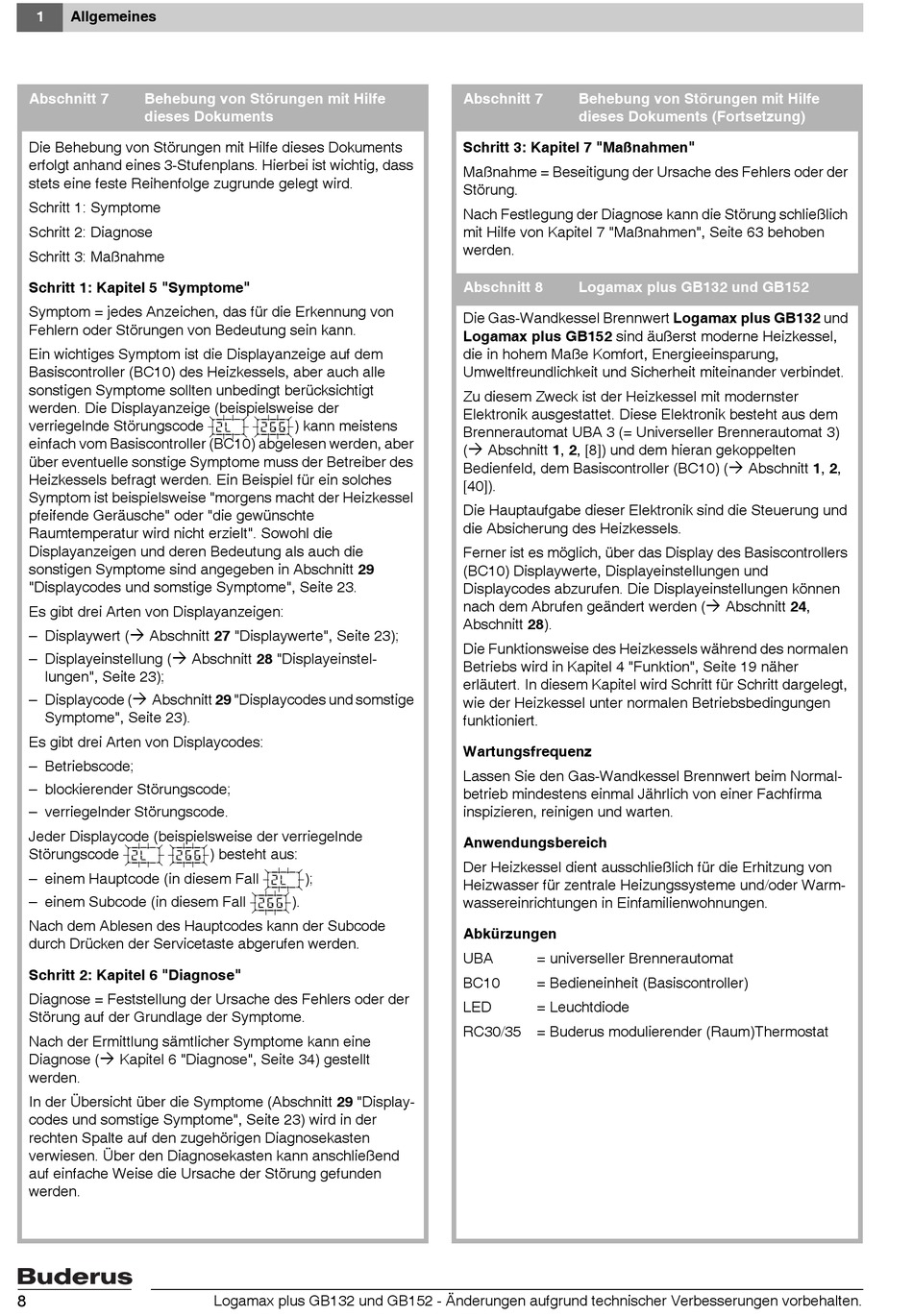

1
Allgemeines
Abschnitt 7
Behebung von Störungen mit Hilfe
dieses Dokuments
Die Behebung von Störungen mit Hilfe dieses Dokuments
erfolgt anhand eines 3-Stufenplans. Hierbei ist wichtig, dass
stets eine feste Reihenfolge zugrunde gelegt wird.
Schritt 1: Symptome
Schritt 2: Diagnose
Schritt 3: Maßnahme
Schritt 1: Kapitel 5 "Symptome"
Symptom = jedes Anzeichen, das für die Erkennung von
Fehlern oder Störungen von Bedeutung sein kann.
Ein wichtiges Symptom ist die Displayanzeige auf dem
Basiscontroller (BC10) des Heizkessels, aber auch alle
sonstigen Symptome sollten unbedingt berücksichtigt
werden. Die Displayanzeige (beispielsweise der
verriegelnde Störungscode
einfach vom Basiscontroller (BC10) abgelesen werden, aber
über eventuelle sonstige Symptome muss der Betreiber des
Heizkessels befragt werden. Ein Beispiel für ein solches
Symptom ist beispielsweise "morgens macht der Heizkessel
pfeifende Geräusche" oder "die gewünschte
Raumtemperatur wird nicht erzielt". Sowohl die
Displayanzeigen und deren Bedeutung als auch die
sonstigen Symptome sind angegeben in Abschnitt 29
"Displaycodes und somstige Symptome", Seite 23.
Es gibt drei Arten von Displayanzeigen:
– Displaywert (
Abschnitt 27 "Displaywerte", Seite 23);
– Displayeinstellung (
lungen", Seite 23);
– Displaycode (
Abschnitt 29 "Displaycodes und somstige
Symptome", Seite 23).
Es gibt drei Arten von Displaycodes:
– Betriebscode;
– blockierender Störungscode;
– verriegelnder Störungscode.
Jeder Displaycode (beispielsweise der verriegelnde
[2/l/\| [2/6/6|
Störungscode
– einem Hauptcode (in diesem Fall
– einem Subcode (in diesem Fall
Nach dem Ablesen des Hauptcodes kann der Subcode
durch Drücken der Servicetaste abgerufen werden.
Schritt 2: Kapitel 6 "Diagnose"
Diagnose = Feststellung der Ursache des Fehlers oder der
Störung auf der Grundlage der Symptome.
Nach der Ermittlung sämtlicher Symptome kann eine
Diagnose (
Kapitel 6 "Diagnose", Seite 34) gestellt
werden.
In der Übersicht über die Symptome (Abschnitt 29 "Display-
codes und somstige Symptome", Seite 23) wird in der
rechten Spalte auf den zugehörigen Diagnosekasten
verwiesen. Über den Diagnosekasten kann anschließend
auf einfache Weise die Ursache der Störung gefunden
werden.
8
[2/l/\| [2/6/6|
) kann meistens
Abschnitt 28 "Displayeinstel-
) besteht aus:
[2/l/\|
);
[2/6/6|
).
Logamax plus GB132 und GB152 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Abschnitt 7
Behebung von Störungen mit Hilfe
dieses Dokuments (Fortsetzung)
Schritt 3: Kapitel 7 "Maßnahmen"
Maßnahme = Beseitigung der Ursache des Fehlers oder der
Störung.
Nach Festlegung der Diagnose kann die Störung schließlich
mit Hilfe von Kapitel 7 "Maßnahmen", Seite 63 behoben
werden.
Abschnitt 8
Logamax plus GB132 und GB152
Die Gas-Wandkessel Brennwert Logamax plus GB132 und
Logamax plus GB152 sind äußerst moderne Heizkessel,
die in hohem Maße Komfort, Energieeinsparung,
Umweltfreundlichkeit und Sicherheit miteinander verbindet.
Zu diesem Zweck ist der Heizkessel mit modernster
Elektronik ausgestattet. Diese Elektronik besteht aus dem
Brennerautomat UBA 3 (= Universeller Brennerautomat 3)
(
Abschnitt 1, 2, [8]) und dem hieran gekoppelten
Bedienfeld, dem Basiscontroller (BC10) (
[40]).
Die Hauptaufgabe dieser Elektronik sind die Steuerung und
die Absicherung des Heizkessels.
Ferner ist es möglich, über das Display des Basiscontrollers
(BC10) Displaywerte, Displayeinstellungen und
Displaycodes abzurufen. Die Displayeinstellungen können
nach dem Abrufen geändert werden (
Abschnitt 28).
Die Funktionsweise des Heizkessels während des normalen
Betriebs wird in Kapitel 4 "Funktion", Seite 19 näher
erläutert. In diesem Kapitel wird Schritt für Schritt dargelegt,
wie der Heizkessel unter normalen Betriebsbedingungen
funktioniert.
Wartungsfrequenz
Lassen Sie den Gas-Wandkessel Brennwert beim Normal-
betrieb mindestens einmal Jährlich von einer Fachfirma
inspizieren, reinigen und warten.
Anwendungsbereich
Der Heizkessel dient ausschließlich für die Erhitzung von
Heizwasser für zentrale Heizungssysteme und/oder Warm-
wassereinrichtungen in Einfamilienwohnungen.
Abkürzungen
UBA
= universeller Brennerautomat
BC10
= Bedieneinheit (Basiscontroller)
LED
= Leuchtdiode
RC30/35
= Buderus modulierender (Raum)Thermostat
Abschnitt 1, 2,
Abschnitt 24,
