4

Funktion

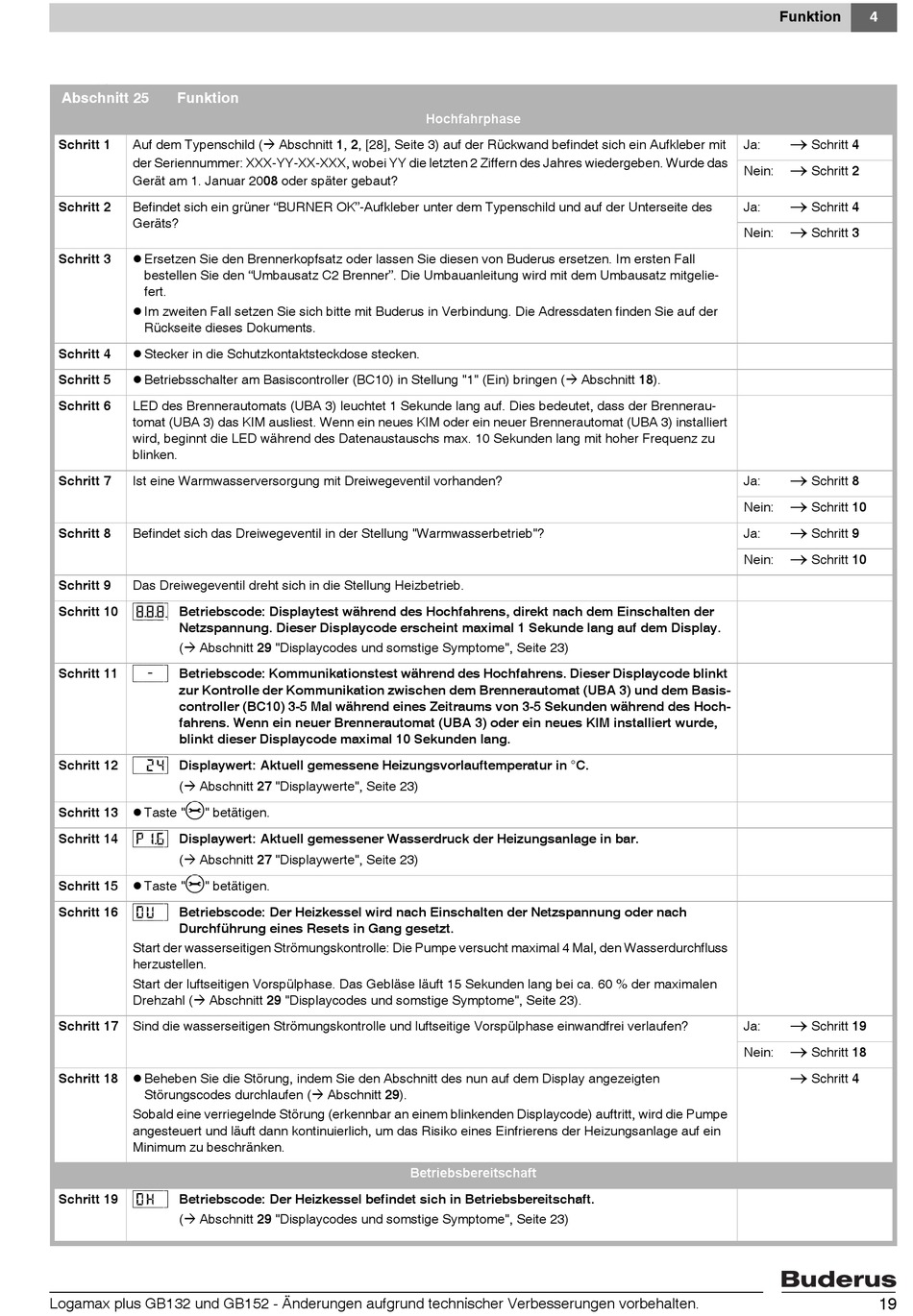

Abschnitt 25 Funktion
Schritt 1 Auf dem Typenschild (
der Seriennummer: XXX-YY-XX-XXX, wobei YY die letzten 2 Ziffern des Jahres wiedergeben. Wurde das
Gerät am 1. Januar 2008 oder später gebaut?
Schritt 2 Befindet sich ein grüner "BURNER OK"-Aufkleber unter dem Typenschild und auf der Unterseite des
Geräts?
Schritt 3 Ersetzen Sie den Brennerkopfsatz oder lassen Sie diesen von Buderus ersetzen. Im ersten Fall
bestellen Sie den "Umbausatz C2 Brenner". Die Umbauanleitung wird mit dem Umbausatz mitgelie-
fert.
Im zweiten Fall setzen Sie sich bitte mit Buderus in Verbindung. Die Adressdaten finden Sie auf der
Rückseite dieses Dokuments.
Schritt 4 Stecker in die Schutzkontaktsteckdose stecken.
Schritt 5 Betriebsschalter am Basiscontroller (BC10) in Stellung "1" (Ein) bringen (
Schritt 6 LED des Brennerautomats (UBA 3) leuchtet 1 Sekunde lang auf. Dies bedeutet, dass der Brennerau-
tomat (UBA 3) das KIM ausliest. Wenn ein neues KIM oder ein neuer Brennerautomat (UBA 3) installiert
wird, beginnt die LED während des Datenaustauschs max. 10 Sekunden lang mit hoher Frequenz zu
blinken.
Schritt 7 Ist eine Warmwasserversorgung mit Dreiwegeventil vorhanden?
Schritt 8 Befindet sich das Dreiwegeventil in der Stellung "Warmwasserbetrieb"?
Schritt 9 Das Dreiwegeventil dreht sich in die Stellung Heizbetrieb.
[8.8.8]
Schritt 10 Betriebscode: Displaytest während des Hochfahrens, direkt nach dem Einschalten der
Netzspannung. Dieser Displaycode erscheint maximal 1 Sekunde lang auf dem Display.
( Abschnitt 29 "Displaycodes und somstige Symptome", Seite 23)
[\/-/\|
Schritt 11 Betriebscode: Kommunikationstest während des Hochfahrens. Dieser Displaycode blinkt
zur Kontrolle der Kommunikation zwischen dem Brennerautomat (UBA 3) und dem Basis-
controller (BC10) 3-5 Mal während eines Zeitraums von 3-5 Sekunden während des Hoch-
fahrens. Wenn ein neuer Brennerautomat (UBA 3) oder ein neues KIM installiert wurde,
blinkt dieser Displaycode maximal 10 Sekunden lang.
[\/2/4|
Schritt 12 Displaywert: Aktuell gemessene Heizungsvorlauftemperatur in °C.
( Abschnitt 27 "Displaywerte", Seite 23)
e
Schritt 13 Taste " " betätigen.
[p/1.6|
Schritt 14 Displaywert: Aktuell gemessener Wasserdruck der Heizungsanlage in bar.
( Abschnitt 27 "Displaywerte", Seite 23)
e
Schritt 15 Taste " " betätigen.
[0/u/\|
Schritt 16 Betriebscode: Der Heizkessel wird nach Einschalten der Netzspannung oder nach
Durchführung eines Resets in Gang gesetzt.
Start der wasserseitigen Strömungskontrolle: Die Pumpe versucht maximal 4 Mal, den Wasserdurchfluss
herzustellen.
Start der luftseitigen Vorspülphase. Das Gebläse läuft 15 Sekunden lang bei ca. 60 % der maximalen
Drehzahl ( Abschnitt 29 "Displaycodes und somstige Symptome", Seite 23).
Schritt 17 Sind die wasserseitigen Strömungskontrolle und luftseitige Vorspülphase einwandfrei verlaufen?
Schritt 18 Beheben Sie die Störung, indem Sie den Abschnitt des nun auf dem Display angezeigten
Störungscodes durchlaufen (
Sobald eine verriegelnde Störung (erkennbar an einem blinkenden Displaycode) auftritt, wird die Pumpe
angesteuert und läuft dann kontinuierlich, um das Risiko eines Einfrierens der Heizungsanlage auf ein
Minimum zu beschränken.
[0/h/\|
Schritt 19 Betriebscode: Der Heizkessel befindet sich in Betriebsbereitschaft.
( Abschnitt 29 "Displaycodes und somstige Symptome", Seite 23)
Logamax plus GB132 und GB152 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Hochfahrphase
Abschnitt 1, 2, [28], Seite 3) auf der Rückwand befindet sich ein Aufkleber mit
Abschnitt 29).

Betriebsbereitschaft

Ja:
Nein:
Ja:
Nein:
Abschnitt 18).
Ja:
Nein:
Ja:
Nein:
Ja:
Nein:
Funktion 4
→
Schritt 4
→
Schritt 2
→
Schritt 4
→
Schritt 3
→
Schritt 8
→
Schritt 10
→
Schritt 9
→
Schritt 10
→
Schritt 19
→
Schritt 18
→
Schritt 4
19
