7
Maßnahmen

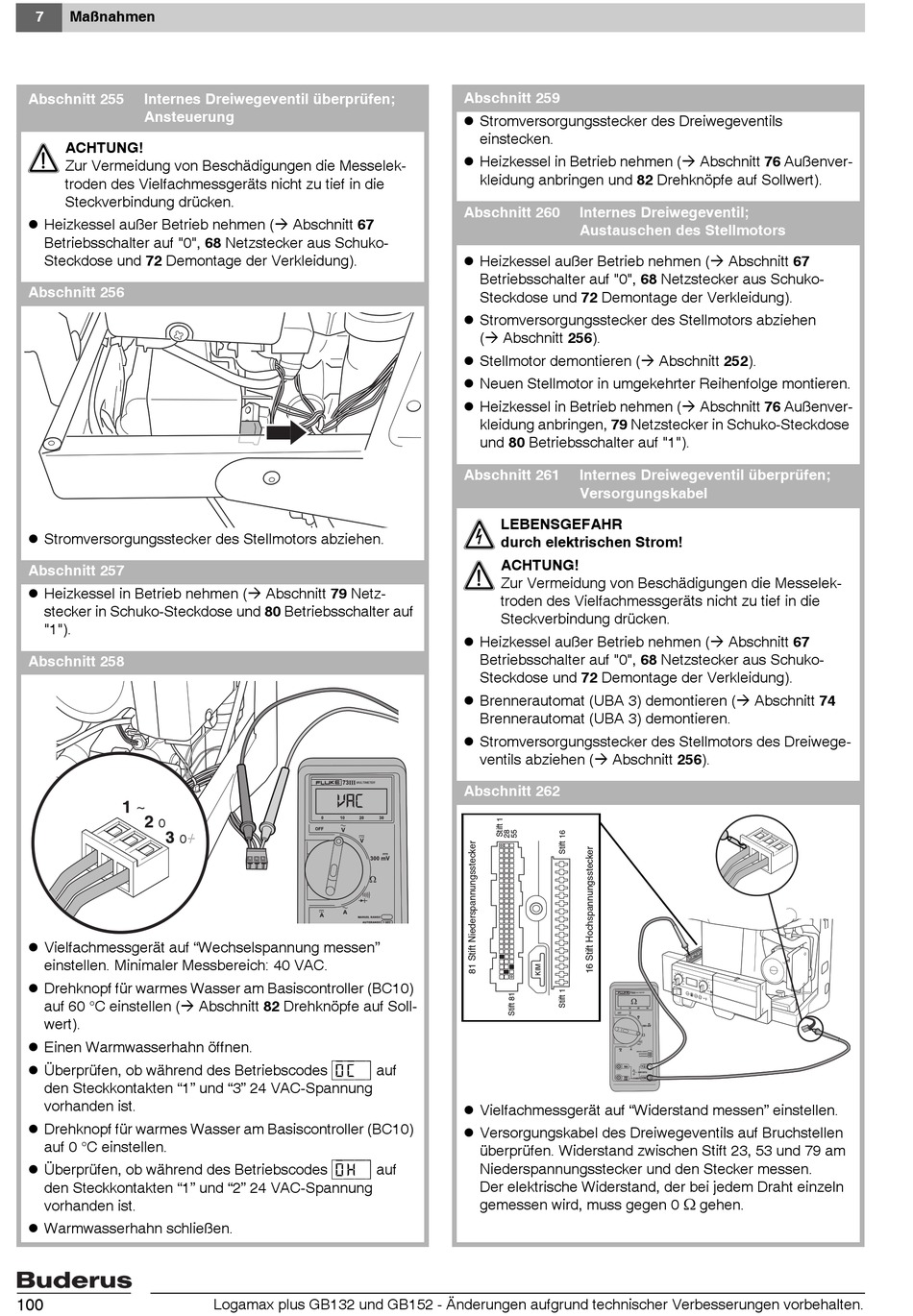

Abschnitt 255
Internes Dreiwegeventil überprüfen;
Ansteuerung
ACHTUNG!
A
Zur Vermeidung von Beschädigungen die Messelek-
troden des Vielfachmessgeräts nicht zu tief in die
Steckverbindung drücken.
Heizkessel außer Betrieb nehmen (
Betriebsschalter auf "0", 68 Netzstecker aus Schuko-
Steckdose und 72 Demontage der Verkleidung).
Abschnitt 256
Stromversorgungsstecker des Stellmotors abziehen.
Abschnitt 257
Heizkessel in Betrieb nehmen (
stecker in Schuko-Steckdose und 80 Betriebsschalter auf
"1").
Abschnitt 258
1 ~
2
0
3
0
Vielfachmessgerät auf "Wechselspannung messen"
einstellen. Minimaler Messbereich: 40 VAC.
Drehknopf für warmes Wasser am Basiscontroller (BC10)
auf 60 °C einstellen (
wert).
Einen Warmwasserhahn öffnen.
Überprüfen, ob während des Betriebscodes
den Steckkontakten "1" und "3" 24 VAC-Spannung
vorhanden ist.
Drehknopf für warmes Wasser am Basiscontroller (BC10)
auf 0 °C einstellen.
Überprüfen, ob während des Betriebscodes
den Steckkontakten "1" und "2" 24 VAC-Spannung
vorhanden ist.
Warmwasserhahn schließen.
100
Abschnitt 67
Abschnitt 79 Netz-
Abschnitt 82 Drehknöpfe auf Soll-
[0/c/\|
[0/h/\|
Logamax plus GB132 und GB152 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Abschnitt 259
Stromversorgungsstecker des Dreiwegeventils
einstecken.
Heizkessel in Betrieb nehmen (
kleidung anbringen und 82 Drehknöpfe auf Sollwert).
Abschnitt 260
Heizkessel außer Betrieb nehmen (
Betriebsschalter auf "0", 68 Netzstecker aus Schuko-
Steckdose und 72 Demontage der Verkleidung).
Stromversorgungsstecker des Stellmotors abziehen
(
Abschnitt 256).
Stellmotor demontieren (
Neuen Stellmotor in umgekehrter Reihenfolge montieren.
Heizkessel in Betrieb nehmen (
kleidung anbringen, 79 Netzstecker in Schuko-Steckdose
und 80 Betriebsschalter auf "1").
Abschnitt 261
LEBENSGEFAHR
H
durch elektrischen Strom!
ACHTUNG!
A
Zur Vermeidung von Beschädigungen die Messelek-
troden des Vielfachmessgeräts nicht zu tief in die
Steckverbindung drücken.
Heizkessel außer Betrieb nehmen (
Betriebsschalter auf "0", 68 Netzstecker aus Schuko-
Steckdose und 72 Demontage der Verkleidung).
Brennerautomat (UBA 3) demontieren (
Brennerautomat (UBA 3) demontieren.
Stromversorgungsstecker des Stellmotors des Dreiwege-
ventils abziehen (
Abschnitt 262
auf
Vielfachmessgerät auf "Widerstand messen" einstellen.
Versorgungskabel des Dreiwegeventils auf Bruchstellen
überprüfen. Widerstand zwischen Stift 23, 53 und 79 am
Niederspannungsstecker und den Stecker messen.
auf
Der elektrische Widerstand, der bei jedem Draht einzeln
gemessen wird, muss gegen 0
Abschnitt 76 Außenver-
Internes Dreiwegeventil;
Austauschen des Stellmotors
Abschnitt 67
Abschnitt 252).
Abschnitt 76 Außenver-
Internes Dreiwegeventil überprüfen;
Versorgungskabel
Abschnitt 67
Abschnitt 256).
Ω
gehen.
Abschnitt 74
