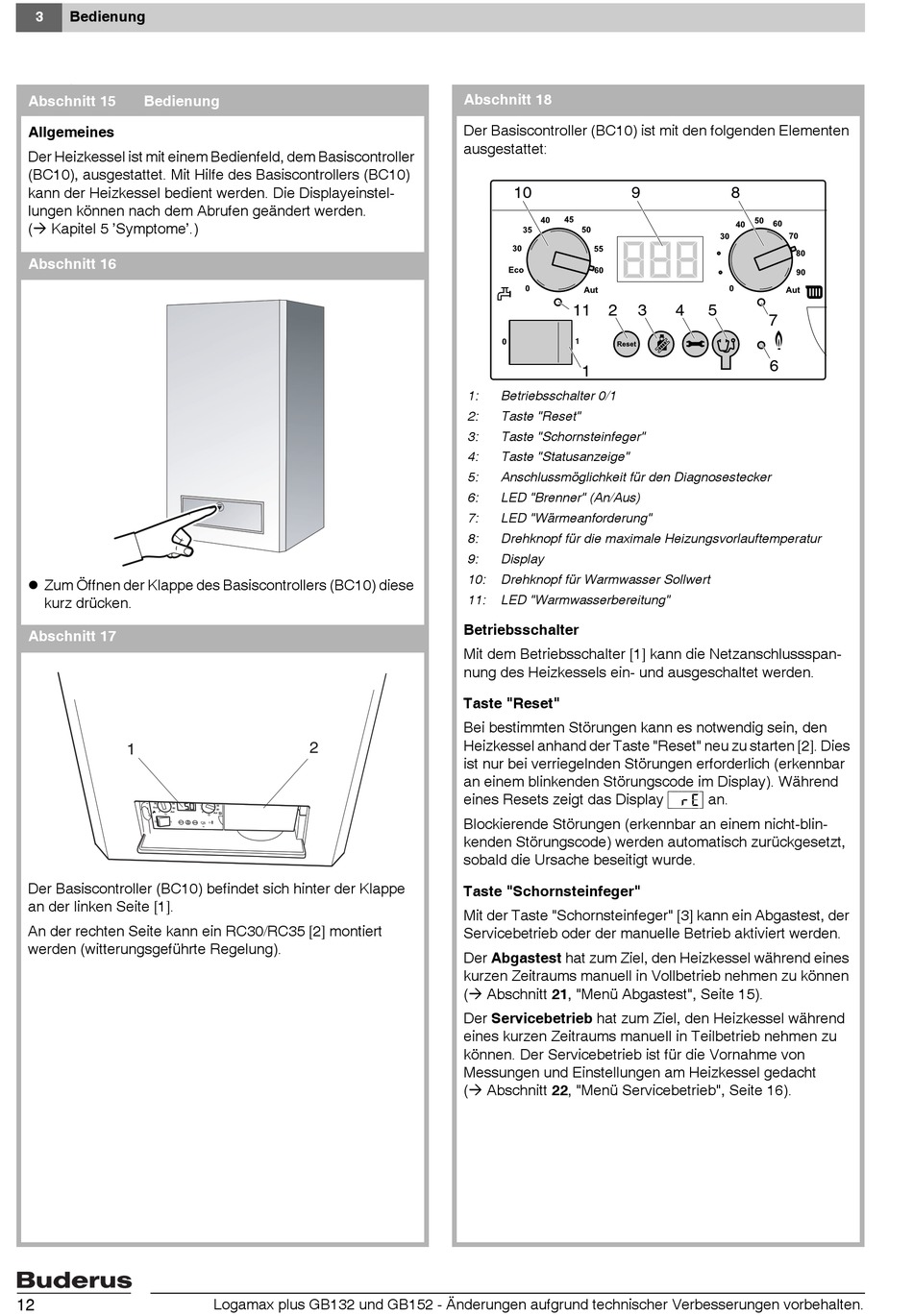

Bedienung

3 Bedienung
Abschnitt 15 Bedienung
Allgemeines
Der Heizkessel ist mit einem Bedienfeld, dem Basiscontroller
(BC10), ausgestattet. Mit Hilfe des Basiscontrollers (BC10)
kann der Heizkessel bedient werden. Die Displayeinstel-
lungen können nach dem Abrufen geändert werden.
( Kapitel 5 'Symptome'.)
Abschnitt 16
Zum Öffnen der Klappe des Basiscontrollers (BC10) diese
kurz drücken.
Abschnitt 17
1
Der Basiscontroller (BC10) befindet sich hinter der Klappe
an der linken Seite [1].
An der rechten Seite kann ein RC30/RC35 [2] montiert
werden (witterungsgeführte Regelung).
12
2
Logamax plus GB132 und GB152 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Abschnitt 18
Der Basiscontroller (BC10) ist mit den folgenden Elementen
ausgestattet:
10 9
11 2
1
1
1: Betriebsschalter 0/1
2: Taste "Reset"
3: Taste "Schornsteinfeger"
4: Taste "Statusanzeige"
5: Anschlussmöglichkeit für den Diagnosestecker
6: LED "Brenner" (An/Aus)
7: LED "Wärmeanforderung"
8: Drehknopf für die maximale Heizungsvorlauftemperatur
9: Display
10: Drehknopf für Warmwasser Sollwert
11: LED "Warmwasserbereitung"
Betriebsschalter
Mit dem Betriebsschalter [1] kann die Netzanschlussspan-
nung des Heizkessels ein- und ausgeschaltet werden.
Taste "Reset"
Bei bestimmten Störungen kann es notwendig sein, den
Heizkessel anhand der Taste "Reset" neu zu starten [2]. Dies
ist nur bei verriegelnden Störungen erforderlich (erkennbar
an einem blinkenden Störungscode im Display). Während
eines Resets zeigt das Display [\/r/e| an.
Blockierende Störungen (erkennbar an einem nicht-blin-
kenden Störungscode) werden automatisch zurückgesetzt,
sobald die Ursache beseitigt wurde.
Taste "Schornsteinfeger"
Mit der Taste "Schornsteinfeger" [3] kann ein Abgastest, der
Servicebetrieb oder der manuelle Betrieb aktiviert werden.
Der Abgastest hat zum Ziel, den Heizkessel während eines
kurzen Zeitraums manuell in Vollbetrieb nehmen zu können
( Abschnitt 21, "Menü Abgastest", Seite 15).
Der Servicebetrieb hat zum Ziel, den Heizkessel während
eines kurzen Zeitraums manuell in Teilbetrieb nehmen zu
können. Der Servicebetrieb ist für die Vornahme von
Messungen und Einstellungen am Heizkessel gedacht
( Abschnitt 22, "Menü Servicebetrieb", Seite 16).
