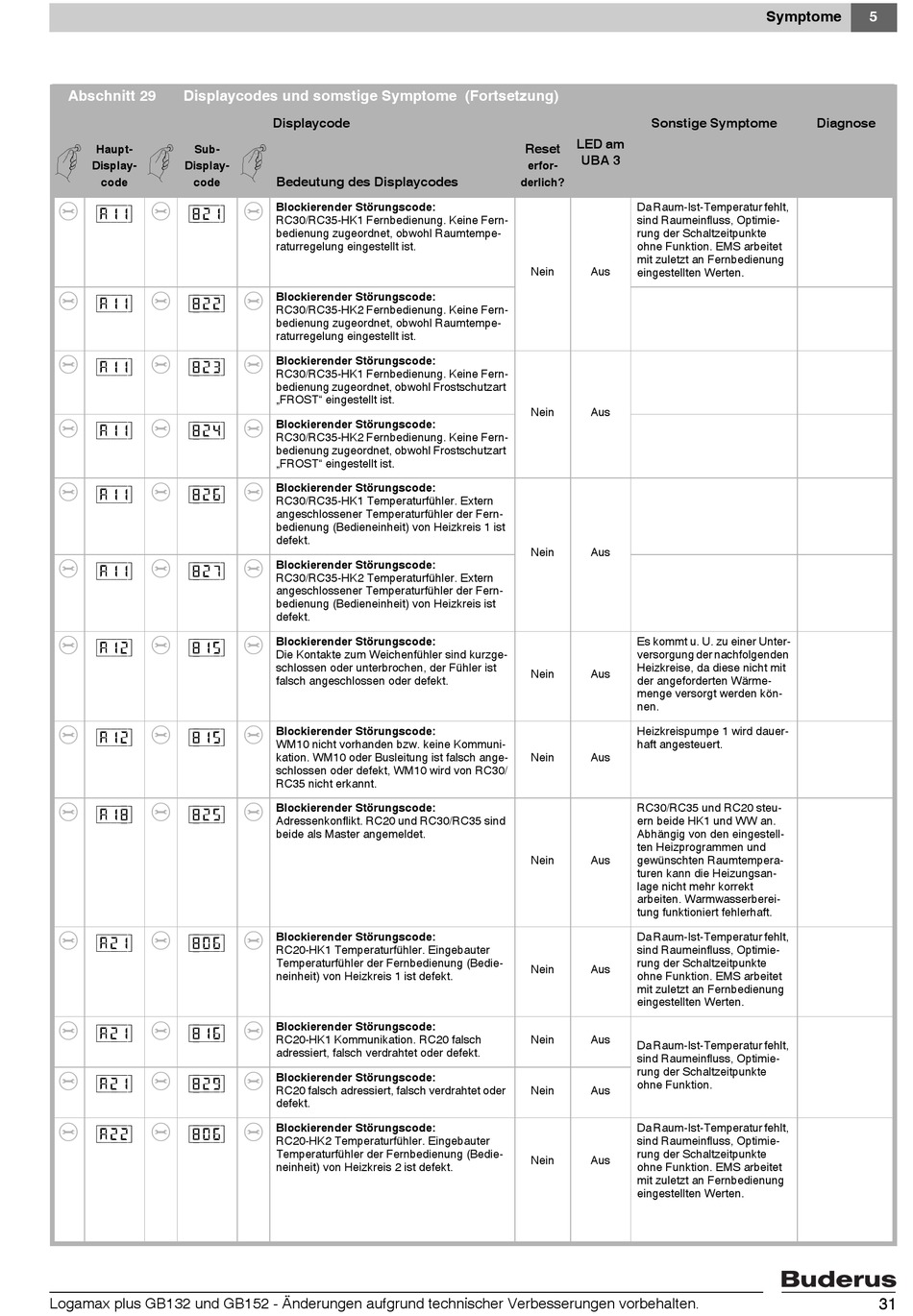

Abschnitt 29 Displaycodes und somstige Symptome (Fortsetzung)
z Haupt- z Sub-
Display- Display-
code code
e e
[a/1/1| [8/2/1|
e e
[a/1/1| [8/2/2|
e e
[a/1/1| [8/2/3|
e e
[a/1/1| [8/2/4|
e e
[a/1/1| [8/2/6|
e e
[a/1/1| [8/2/7|
e e
[a/1/2| [8/1/5|
e e
[a/1/2| [8/1/5|
e e
[a/1/8| [8/2/5|
e e
[a/2/1| [8/0/6|
e e
[a/2/1| [8/1/6|
e e
[a/2/1| [8/2/9|
e e
[a/2/2| [8/0/6|
Logamax plus GB132 und GB152 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Displaycode
z
Bedeutung des Displaycodes
e
Blockierender Störungscode:
RC30/RC35-HK1 Fernbedienung. Keine Fern-
bedienung zugeordnet, obwohl Raumtempe-
raturregelung eingestellt ist.
e
Blockierender Störungscode:
RC30/RC35-HK2 Fernbedienung. Keine Fern-
bedienung zugeordnet, obwohl Raumtempe-
raturregelung eingestellt ist.
e
Blockierender Störungscode:
RC30/RC35-HK1 Fernbedienung. Keine Fern-
bedienung zugeordnet, obwohl Frostschutzart
„FROST" eingestellt ist.
e
Blockierender Störungscode:
RC30/RC35-HK2 Fernbedienung. Keine Fern-
bedienung zugeordnet, obwohl Frostschutzart
„FROST" eingestellt ist.
e
Blockierender Störungscode:
RC30/RC35-HK1 Temperaturfühler. Extern
angeschlossener Temperaturfühler der Fern-
bedienung (Bedieneinheit) von Heizkreis 1 ist
defekt.
e
Blockierender Störungscode:
RC30/RC35-HK2 Temperaturfühler. Extern
angeschlossener Temperaturfühler der Fern-
bedienung (Bedieneinheit) von Heizkreis ist
defekt.
e
Blockierender Störungscode:
Die Kontakte zum Weichenfühler sind kurzge-
schlossen oder unterbrochen, der Fühler ist
falsch angeschlossen oder defekt.
e
Blockierender Störungscode:
WM10 nicht vorhanden bzw. keine Kommuni-
kation. WM10 oder Busleitung ist falsch ange-
schlossen oder defekt, WM10 wird von RC30/
RC35 nicht erkannt.
e
Blockierender Störungscode:
Adressenkonflikt. RC20 und RC30/RC35 sind
beide als Master angemeldet.
e
Blockierender Störungscode:
RC20-HK1 Temperaturfühler. Eingebauter
Temperaturfühler der Fernbedienung (Bedie-
neinheit) von Heizkreis 1 ist defekt.
e
Blockierender Störungscode:
RC20-HK1 Kommunikation. RC20 falsch
adressiert, falsch verdrahtet oder defekt.
e
Blockierender Störungscode:
RC20 falsch adressiert, falsch verdrahtet oder
defekt.
e
Blockierender Störungscode:
RC20-HK2 Temperaturfühler. Eingebauter
Temperaturfühler der Fernbedienung (Bedie-
neinheit) von Heizkreis 2 ist defekt.
Sonstige Symptome
LED am
Reset
UBA 3
erfor-
derlich?
Da Raum-Ist-Temperatur fehlt,
sind Raumeinfluss, Optimie-
rung der Schaltzeitpunkte
ohne Funktion. EMS arbeitet
mit zuletzt an Fernbedienung
Nein Aus eingestellten Werten.
Nein Aus
Nein Aus
Es kommt u. U. zu einer Unter-
versorgung der nachfolgenden
Heizkreise, da diese nicht mit
Nein Aus
der angeforderten Wärme-
menge versorgt werden kön-
nen.
Heizkreispumpe 1 wird dauer-
haft angesteuert.
Nein Aus
RC30/RC35 und RC20 steu-
ern beide HK1 und WW an.
Abhängig von den eingestell-
ten Heizprogrammen und
Nein Aus gewünschten Raumtempera-
turen kann die Heizungsan-
lage nicht mehr korrekt
arbeiten. Warmwasserberei-
tung funktioniert fehlerhaft.
Da Raum-Ist-Temperatur fehlt,
sind Raumeinfluss, Optimie-
rung der Schaltzeitpunkte
Nein Aus
ohne Funktion. EMS arbeitet
mit zuletzt an Fernbedienung
eingestellten Werten.
Nein Aus
Da Raum-Ist-Temperatur fehlt,
sind Raumeinfluss, Optimie-
rung der Schaltzeitpunkte
ohne Funktion.
Nein Aus
Da Raum-Ist-Temperatur fehlt,
sind Raumeinfluss, Optimie-
rung der Schaltzeitpunkte
Nein Aus
ohne Funktion. EMS arbeitet
mit zuletzt an Fernbedienung
eingestellten Werten.
Symptome 5
Diagnose
31
