Extras

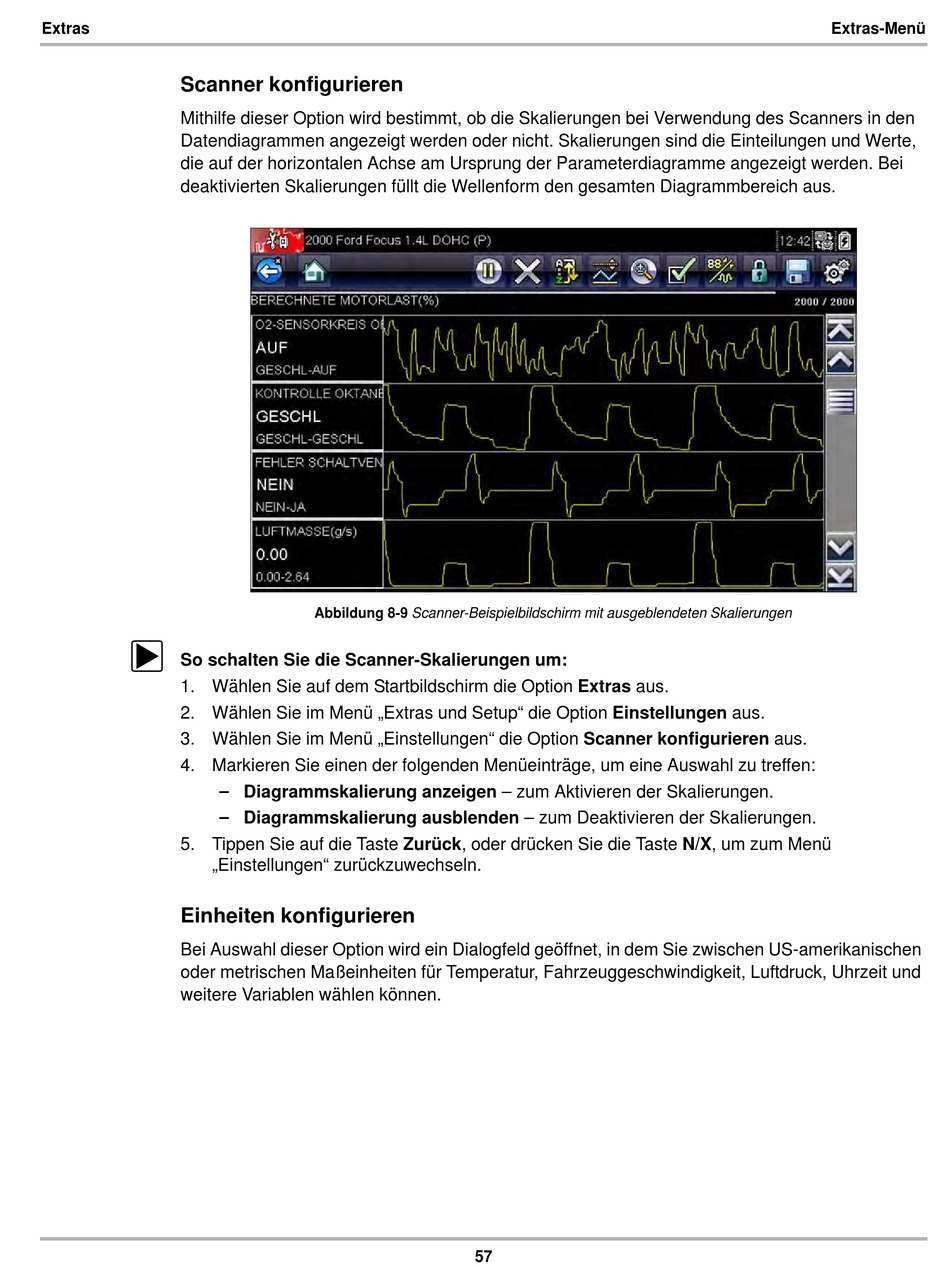

Scanner konfigurieren
Mithilfe dieser Option wird bestimmt, ob die Skalierungen bei Verwendung des Scanners in den
Datendiagrammen angezeigt werden oder nicht. Skalierungen sind die Einteilungen und Werte,
die auf der horizontalen Achse am Ursprung der Parameterdiagramme angezeigt werden. Bei
deaktivierten Skalierungen füllt die Wellenform den gesamten Diagrammbereich aus.
z
So schalten Sie die Scanner-Skalierungen um:
1. Wählen Sie auf dem Startbildschirm die Option Extras aus.
2. Wählen Sie im Menü „Extras und Setup" die Option Einstellungen aus.
3. Wählen Sie im Menü „Einstellungen" die Option Scanner konfigurieren aus.
4. Markieren Sie einen der folgenden Menüeinträge, um eine Auswahl zu treffen:
–
–
5. Tippen Sie auf die Taste Zurück, oder drücken Sie die Taste N/X, um zum Menü
„Einstellungen" zurückzuwechseln.
Einheiten konfigurieren
Bei Auswahl dieser Option wird ein Dialogfeld geöffnet, in dem Sie zwischen US-amerikanischen
oder metrischen Maßeinheiten für Temperatur, Fahrzeuggeschwindigkeit, Luftdruck, Uhrzeit und
weitere Variablen wählen können.
Abbildung 8-9 Scanner-Beispielbildschirm mit ausgeblendeten Skalierungen
Diagrammskalierung anzeigen – zum Aktivieren der Skalierungen.
Diagrammskalierung ausblenden – zum Deaktivieren der Skalierungen.
57
Extras-Menü
