Erste Schritte
In der Titelleiste werden weitere Informationen angezeigt, die in Abhängigkeit von den
ausgeführten Funktionen variieren. Weitere Daten können Folgendes beinhalten:
Die Identifizierung (ID) des geprüften Fahrzeugs
•
Den Namen des aktiven Menüs oder Moduls
•
•
Den Namen der ausgeführten Prüfung

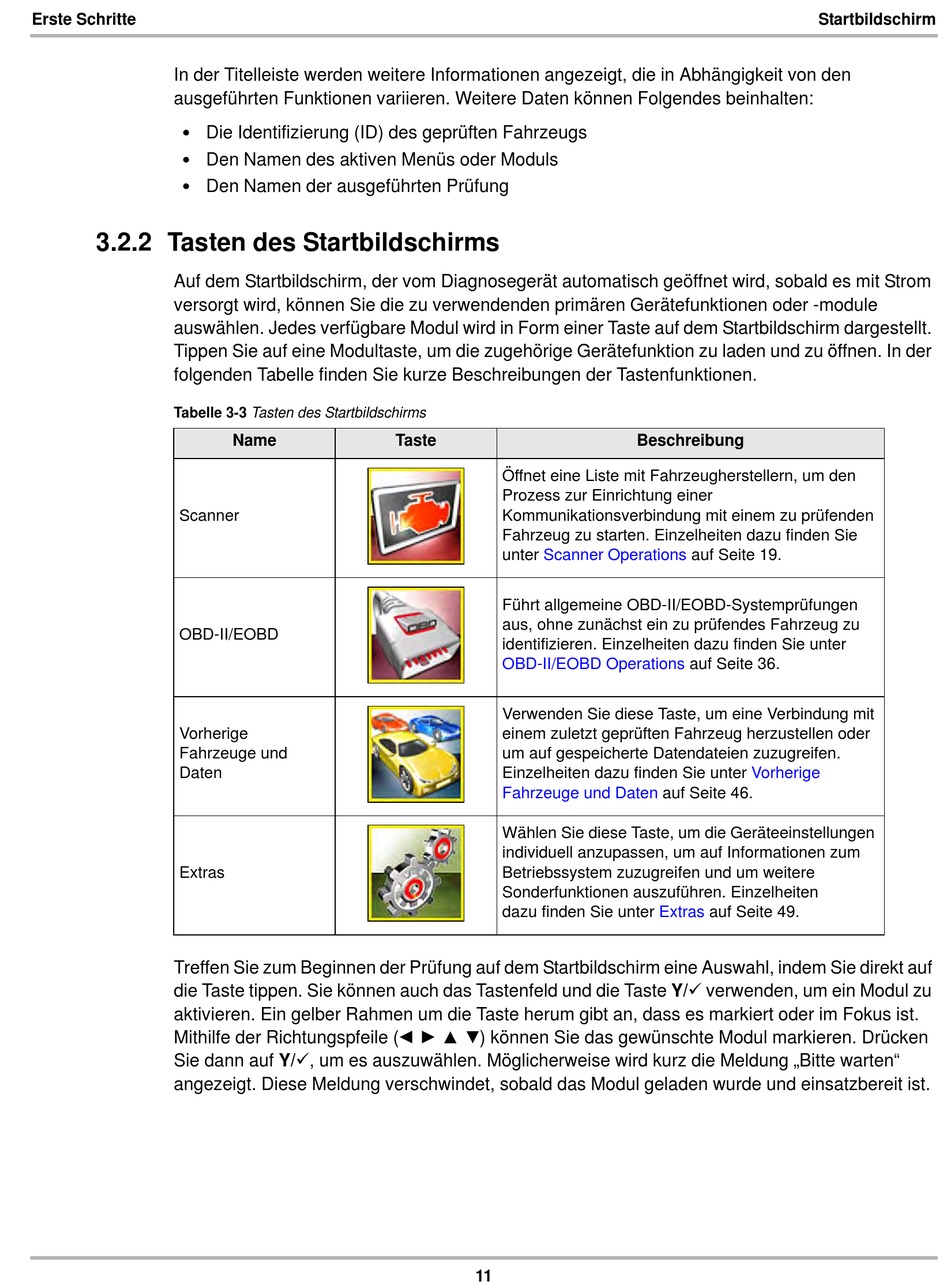

3.2.2 Tasten des Startbildschirms
Auf dem Startbildschirm, der vom Diagnosegerät automatisch geöffnet wird, sobald es mit Strom
versorgt wird, können Sie die zu verwendenden primären Gerätefunktionen oder -module
auswählen. Jedes verfügbare Modul wird in Form einer Taste auf dem Startbildschirm dargestellt.
Tippen Sie auf eine Modultaste, um die zugehörige Gerätefunktion zu laden und zu öffnen. In der
folgenden Tabelle finden Sie kurze Beschreibungen der Tastenfunktionen.
Tabelle 3-3 Tasten des Startbildschirms
Scanner
OBD-II/EOBD
Vorherige
Fahrzeuge und
Daten
Extras
Treffen Sie zum Beginnen der Prüfung auf dem Startbildschirm eine Auswahl, indem Sie direkt auf
die Taste tippen. Sie können auch das Tastenfeld und die Taste Y/a verwenden, um ein Modul zu
aktivieren. Ein gelber Rahmen um die Taste herum gibt an, dass es markiert oder im Fokus ist.
Mithilfe der Richtungspfeile (e c b d) können Sie das gewünschte Modul markieren. Drücken
Sie dann auf Y/a, um es auszuwählen. Möglicherweise wird kurz die Meldung „Bitte warten"
angezeigt. Diese Meldung verschwindet, sobald das Modul geladen wurde und einsatzbereit ist.
Name
Taste
Beschreibung
Öffnet eine Liste mit Fahrzeugherstellern, um den
Prozess zur Einrichtung einer
Kommunikationsverbindung mit einem zu prüfenden
Fahrzeug zu starten. Einzelheiten dazu finden Sie
unter
Scanner Operations
Führt allgemeine OBD-II/EOBD-Systemprüfungen
aus, ohne zunächst ein zu prüfendes Fahrzeug zu
identifizieren. Einzelheiten dazu finden Sie unter
OBD-II/EOBD Operations
Verwenden Sie diese Taste, um eine Verbindung mit
einem zuletzt geprüften Fahrzeug herzustellen oder
um auf gespeicherte Datendateien zuzugreifen.
Einzelheiten dazu finden Sie unter
Fahrzeuge und Daten
Wählen Sie diese Taste, um die Geräteeinstellungen
individuell anzupassen, um auf Informationen zum
Betriebssystem zuzugreifen und um weitere
Sonderfunktionen auszuführen. Einzelheiten
dazu finden Sie unter
11
Startbildschirm
auf Seite 19.
auf Seite 36.
Vorherige
auf Seite 46.
Extras
auf Seite 49.
