Scanner Operations
Am oberen Rand der Liste können bis zu drei Parameter gesperrt oder fixiert werden. Gesperrte
Parameter werden beim Blättern durch die Parameterliste nicht geändert. Mithilfe der Taste
Sperren/Entsperren in der Werkzeugleiste werden die fixierten Parameter ausgewählt (siehe
Sperren von Parametern
Pausieren der Datensammlung
Sie können die Sammlung von Daten vom Fahrzeugsteuermodul „pausieren", um sie genauer zu
untersuchen. Beim Pausieren von Daten sind alle vorherigen Datenframes, die im Speicherpuffer
des Scanners gespeichert wurden, für die Überprüfung verfügbar.
z
So pausieren Sie die Datensammlung:
1. Berühren Sie während der Anzeige von Echtzeitdaten die Taste Pause
1— Taste „Vorheriger Bildschirm"
2— Taste „Nächster Bildschirm"
3— Taste „Vorheriger Punkt"
4— Taste „Nächster Punkt"
5— Taste „Aufzeichnen"
6— Balkendiagramm
7— Schieberegler
8— Frame-Zähler (aktuller Frame/Frames gesamt)
9— Cursor
In der Werkzeugleiste wird die Taste „Pause" durch die Taste „Aufzeichnen" ersetzt, und
die Tasten „Vorheriger Punkt", „Vorheriger Bildschirm", „Nächster Punkt" und „Nächster
Bildschirm" werden angezeigt. Am rechten Rand des Bildschirms wird zwischen der
Werkzeugleiste und dem Hauptfenster ein Frame-Zähler angezeigt. Links neben dem Frame-
Zähler wird mithilfe eines Balkendiagramms angezeigt, wie viele Daten sich im Speicherpuffer
befinden. Ein Schieberegler im Balkendiagramm gibt die Position des aktuellen Bildschirms in
Relation zu den gesamten Inhalten des Datenpuffers an.
auf Seite 30).

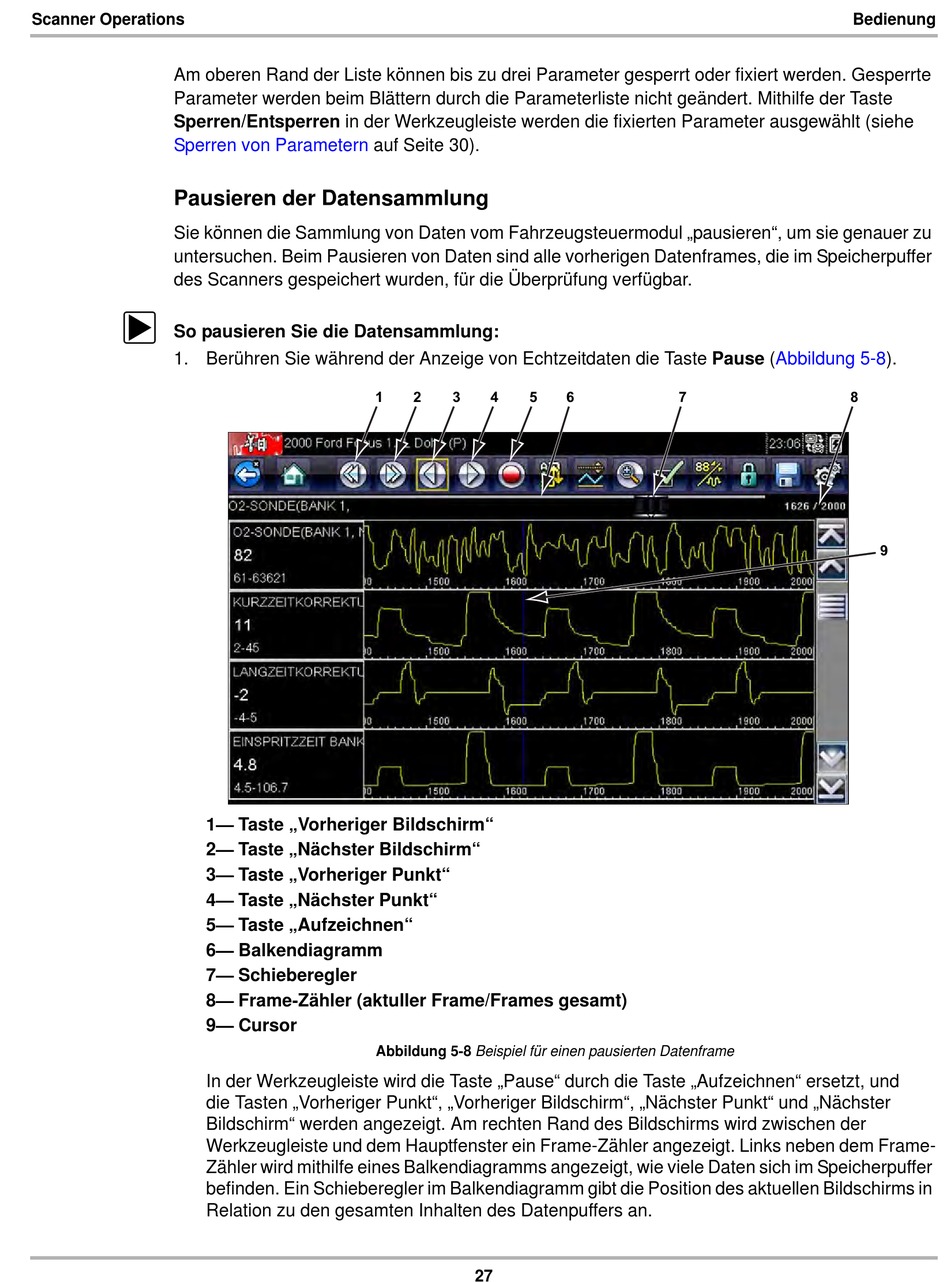

Abbildung 5-8 Beispiel für einen pausierten Datenframe
27
Bedienung
(Abbildung
5-8).
