Erste Schritte
Prüfung und dem ausgewählten Menü. Die Titelleiste enthält lediglich Informationen. Sie umfasst
keine auswählbaren Elemente.
Anhand der Elemente in der Titelleiste erfahren Sie Folgendes auf einen Blick:
Welches Diagnosemodul derzeit aktiv ist.
•
•
Die Quelle und den Status der Stromzufuhr für das Gerät.
•
Die aktuelle Uhrzeit.
Am linken Rand der Titelleiste befindet sich immer ein Symbol, das das verwendete Modul zeigt.
Diese Symbole ähneln hinsichtlich ihrer Darstellung und Farbe den Gegenstücken in Form der
Tasten auf dem Startbildschirm. Auf einigen Bildschirmen wird rechts neben dem Symbol der
Name des Moduls angezeigt.
Ein Symbol am rechten Rand der Titelleiste stellt die Stromversorgung und den entsprechenden
Status dar:
Links neben dem Stromversorgungssymbol wird eine Echtzeituhr angezeigt. Die Uhr wird mit
einer eigens dafür vorgesehenen internen Batterie betrieben, sodass auch dann die richtige Zeit
beibehalten wird, wenn sich der Hauptbatterieblock entlädt. Mithilfe des Moduls „Extras" können
Sie die Uhr einstellen und die Uhrzeitanzeige formatieren. Weitere Informationen finden Sie unter
Uhreneinstellungen
Zwischen den Symbolen für die Uhr und die Stromversorgung wird immer dann ein
Kommunikationssymbol angezeigt, wenn das Diagnosegerät aktiv mit einem Fahrzeug
oder PC kommuniziert:

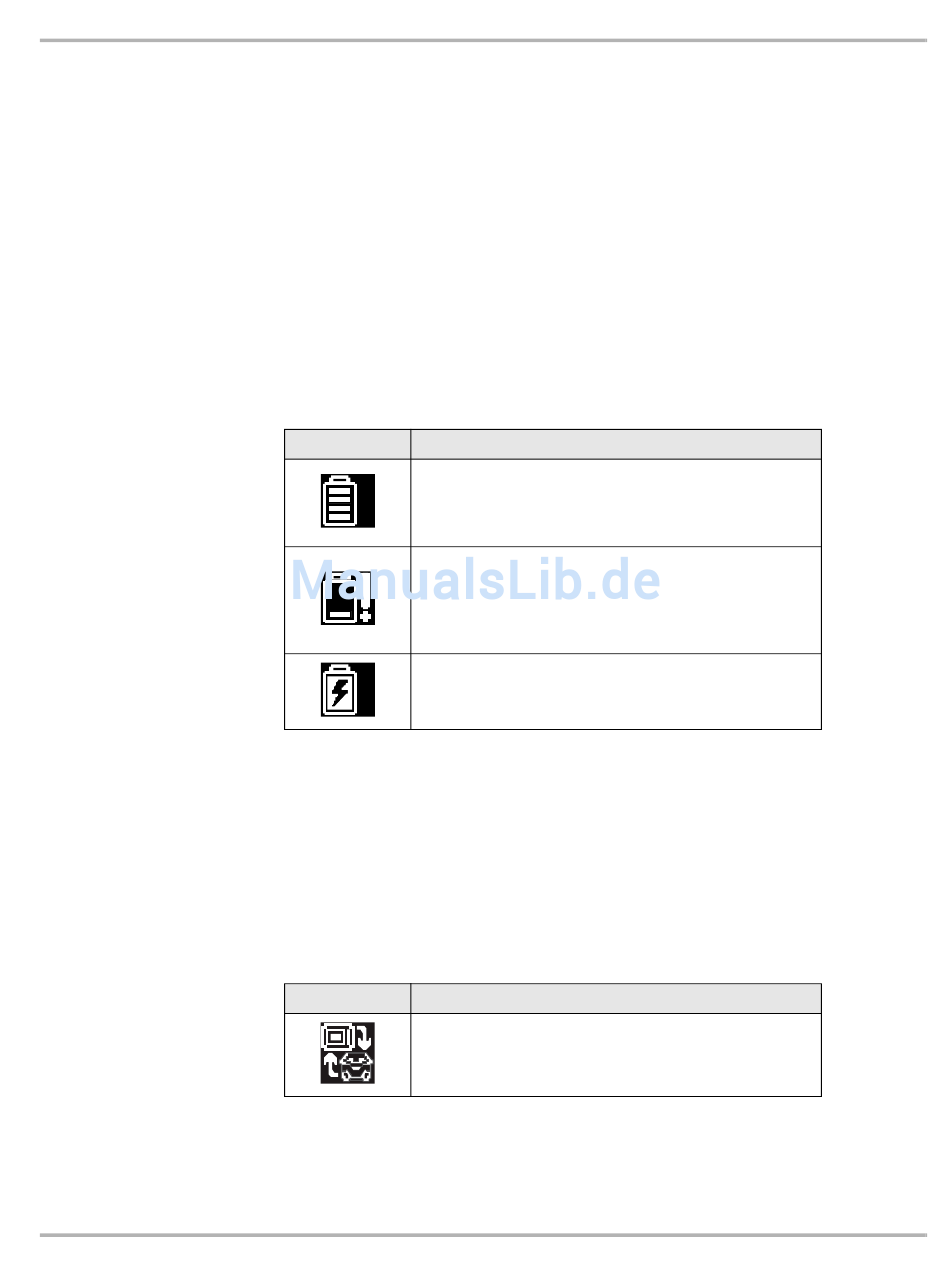

Tabelle 3-1 Stromversorgungssymbole
Symbol
Gibt an, dass die Stromzufuhr über den internen
Batterieblock erfolgt. Es wird eine vollständig geladene
Batterie angezeigt. Sobald sich die Batterie entlädt,
reduziert sich die Anzahl horizontaler Balken.
Gibt an, dass der interne Batterieblock eine schwache
Ladung hat und sofort aufgeladen werden muss. Wenn
die Batterie einen solch niedrigen Ladezustand erreicht,
wird auf dem Bildschirm zudem eine Warnmeldung
angezeigt.
Gibt an, dass die Stromzufuhr über eine externe Quelle,
beispielsweise per Datenkabelverbindung mit einem
Fahrzeug, oder über die AC/DC-Stromversorgung erfolgt.
auf Seite 55.
Tabelle 3-2 Kommunikationssymbole
Symbol
Gibt an, dass das Scannermodul aktiv mit einem
Fahrzeug kommuniziert.
Definition
Definition
10
Startbildschirm
