Scanner Operations
Bei einer Änderung der Bildschirmansicht werden alle zuvor festgelegten Bedingungen wie
beispielsweise festgehaltene Daten oder gesperrte Datenzeilen beibehalten.
Sperren von Parametern
Mithilfe der Taste Sperren/Entsperren können Sie ausgewählte Zeilen der angezeigten Daten
sperren und damit verhindern, dass sie beim Blättern verschwinden, oder Sie können zuvor
gesperrte Datenzeilen wieder entsperren. Es können jeweils bis zu drei Datenzeilen gleichzeitig
gesperrt werden. Mit dieser Funktion können Sie zusammenhängende Parameter zusammen
positionieren, wodurch die Beobachtung von deren Werten und die Erkennung von Inkonsisten-
zen erleichtert werden.
Gesperrte Parameter werden sowohl an ihrer normalen Position in der Datenliste als auch
im Hauptfenster des Anzeigebildschirms als oberste Frames angezeigt
Im PID-Listenmodus wird links neben dem Parameternamen ein Sperrsymbol angezeigt,
das darauf hindeutet, dass er gesperrt ist.
z
So sperren Sie Parameter:
1. Markieren Sie den zu sperrenden Parameter.
2. Tippen Sie in der Werkzeugleiste auf die Taste Sperren/Entsperren, um ihn zu sperren.
Oben in der Datenliste wird daraufhin eine Kopie des gesperrten Parameters angezeigt.
Wenn Sie sich im PID-Listenmodus befinden, wird neben dem Parameternamen zudem
ein Sperrsymbol angezeigt.
3. Markieren Sie weitere Parameter, und wählen Sie sie zum Sperren aus.
Es können jeweils bis zu drei Parameter gleichzeitig gesperrt werden. Nach dem Sperren
bleibt ein Parameter gesperrt, bis er manuell entsperrt oder die Kommunikation mit dem
Fahrzeug beendet wird.

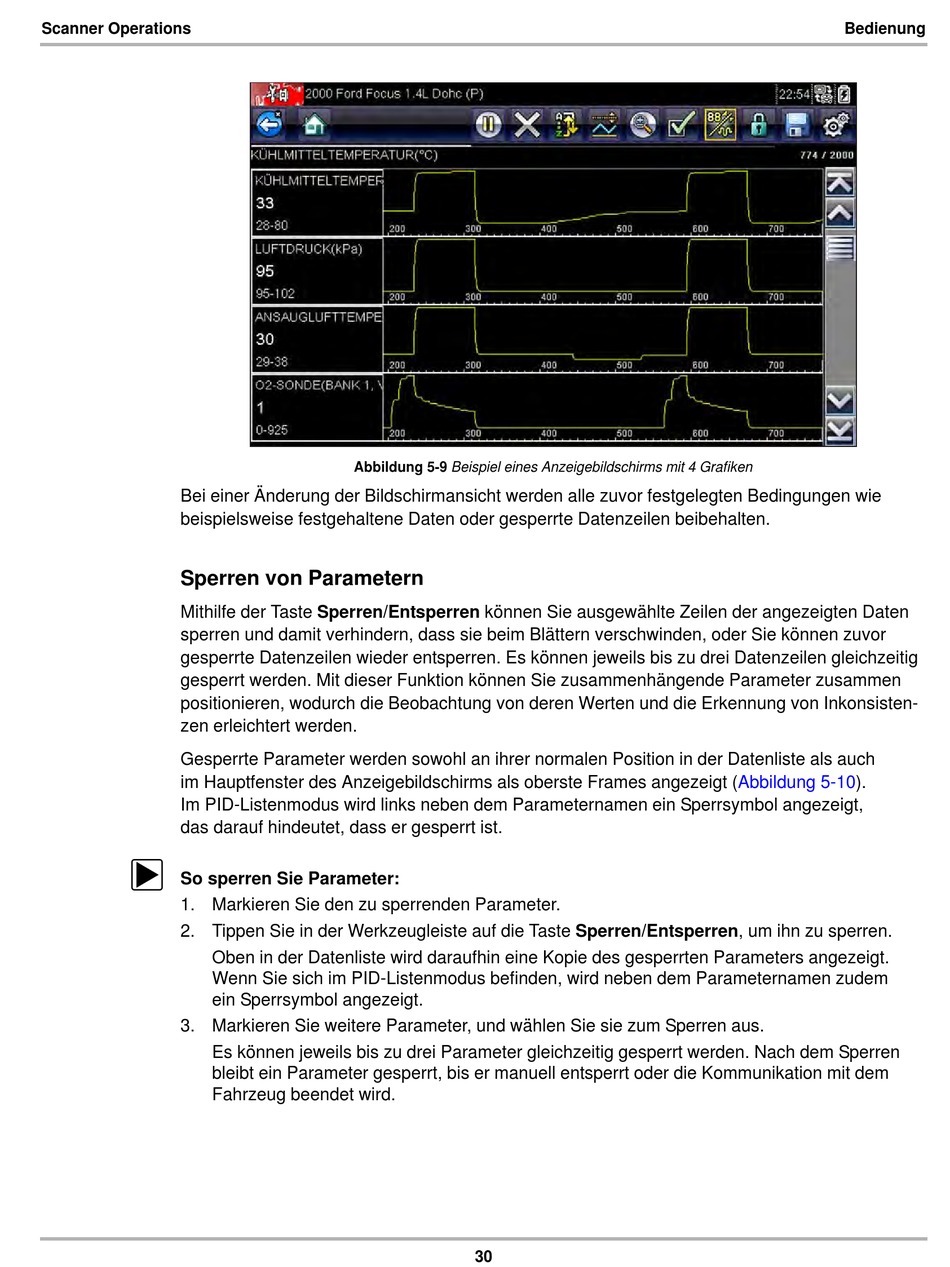

Abbildung 5-9 Beispiel eines Anzeigebildschirms mit 4 Grafiken
30
Bedienung
(Abbildung
5-10).
