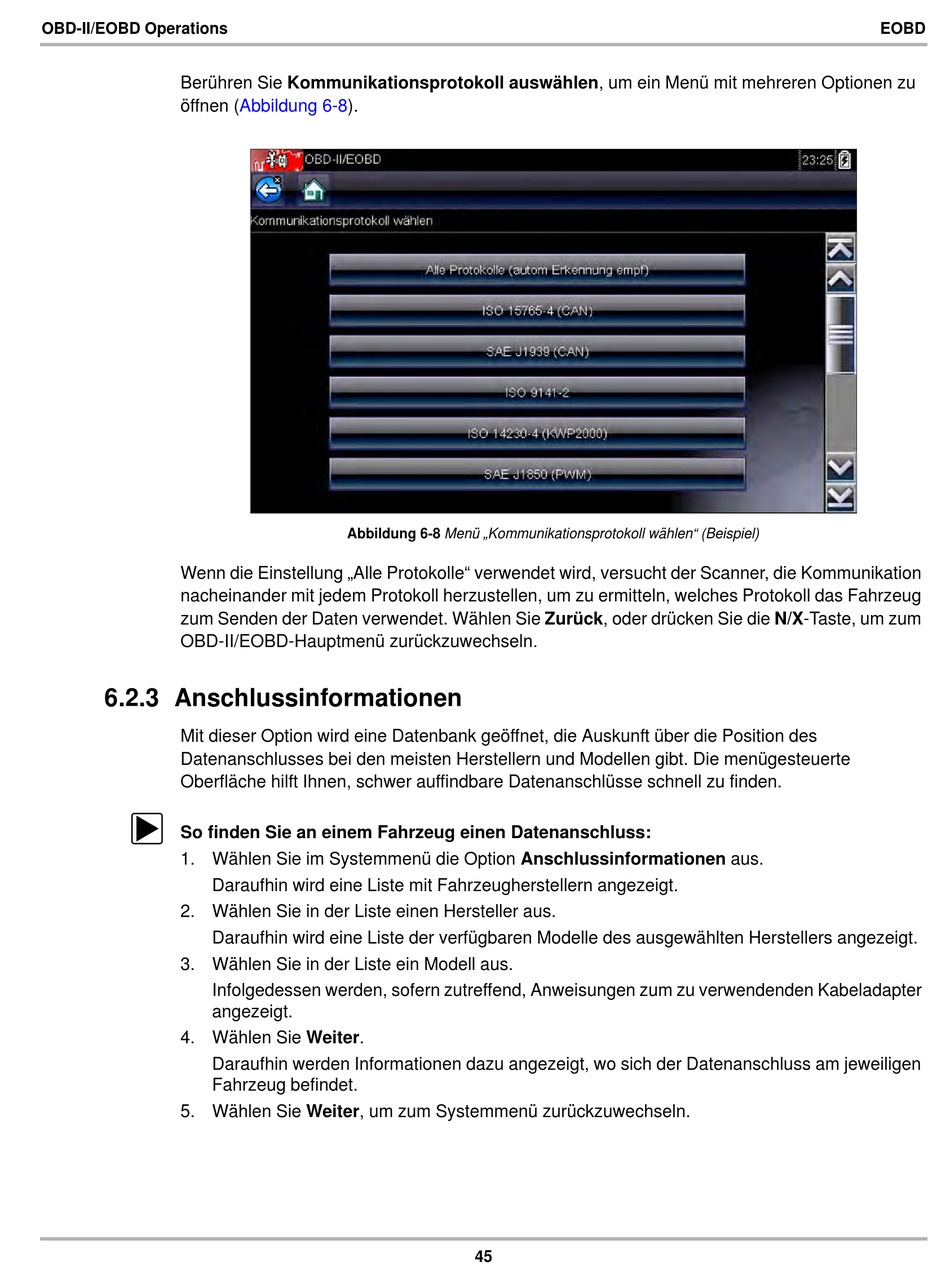

OBD-II/EOBD Operations
Berühren Sie Kommunikationsprotokoll auswählen, um ein Menü mit mehreren Optionen zu
öffnen
Wenn die Einstellung „Alle Protokolle" verwendet wird, versucht der Scanner, die Kommunikation
nacheinander mit jedem Protokoll herzustellen, um zu ermitteln, welches Protokoll das Fahrzeug
zum Senden der Daten verwendet. Wählen Sie Zurück, oder drücken Sie die N/X-Taste, um zum
OBD-II/EOBD-Hauptmenü zurückzuwechseln.
6.2.3 Anschlussinformationen
Mit dieser Option wird eine Datenbank geöffnet, die Auskunft über die Position des
Datenanschlusses bei den meisten Herstellern und Modellen gibt. Die menügesteuerte
Oberfläche hilft Ihnen, schwer auffindbare Datenanschlüsse schnell zu finden.
z
So finden Sie an einem Fahrzeug einen Datenanschluss:
1. Wählen Sie im Systemmenü die Option Anschlussinformationen aus.
Daraufhin wird eine Liste mit Fahrzeugherstellern angezeigt.
2. Wählen Sie in der Liste einen Hersteller aus.
Daraufhin wird eine Liste der verfügbaren Modelle des ausgewählten Herstellers angezeigt.
3. Wählen Sie in der Liste ein Modell aus.
Infolgedessen werden, sofern zutreffend, Anweisungen zum zu verwendenden Kabeladapter
angezeigt.
4. Wählen Sie Weiter.
Daraufhin werden Informationen dazu angezeigt, wo sich der Datenanschluss am jeweiligen
Fahrzeug befindet.
5. Wählen Sie Weiter, um zum Systemmenü zurückzuwechseln.
(Abbildung
6-8).
Abbildung 6-8 Menü „Kommunikationsprotokoll wählen" (Beispiel)
45
EOBD
