Scanner Operations
z
So speichern Sie einen Film:
Wählen Sie Speichern.
•
Ein Dialogfeld „Film speichern" wird angezeigt, während die Daten gespeichert werden.
Das Speichern des Films ist abgeschlossen, wenn das Dialogfeld wieder verschwindet.
Die Schnelltaste kann so programmiert werden, dass Sie die Funktion „Bildschirm speichern" oder
„Film speichern" ausführt. Einzelheiten dazu finden Sie unter
Einstellen von Triggerpegeln
Mit der Taste „PID-Trigger" der Werkzeugleiste können Sie den Scanner so konfigurieren, dass er
automatisch Daten erfasst, wenn ein Parameterwert einen Schwellenwert über- bzw. untersteigt.
Wenn das Triggern aktiviert ist, bewirkt ein „Trigger-Ereignis" die Unterbrechung der Datenerfassung
und die Aufzeichnung eines Datenfilms, ähnlich wie bei einem OBD-II/EOBD-Freeze-Frame-Ereignis.
Beim Drücken der Taste PID-Trigger wird ein Menü mit den folgenden Optionen geöffnet:
•
Trigger einstellen – legt obere und untere Signalwerte fest, bei denen die Ereigniserfassung
für den markierten Parameter eingeleitet wird.
•
Trigger aktivieren – aktiviert die Ereigniserfassung durch den Scanner, wenn das Signal
einen Schwellenwert über- bzw. unterschreitet.
Alle Trigger löschen – löscht alle zuvor festgelegten Triggerpegel.
•
Wenn Trigger festgelegt sind, gibt es folgende Menüoptionen:
Trigger löschen – löscht die festgelegten Triggerpegel für den markierten Parameter.
•
•
Trigger deaktivieren – deaktiviert die Funktion zur Ereigniserfassung.
•
Alle Trigger löschen – löscht alle zuvor festgelegten Triggerpegel.
z
So legen Sie Triggerpegel fest:
1. Markieren Sie den Parameter, der zum Triggern der Aufzeichnung verwendet werden soll.
2. Tippen Sie auf die Taste PID-Trigger.
3. Wählen Sie im Dropdown-Menü die Option Trigger einstellen.

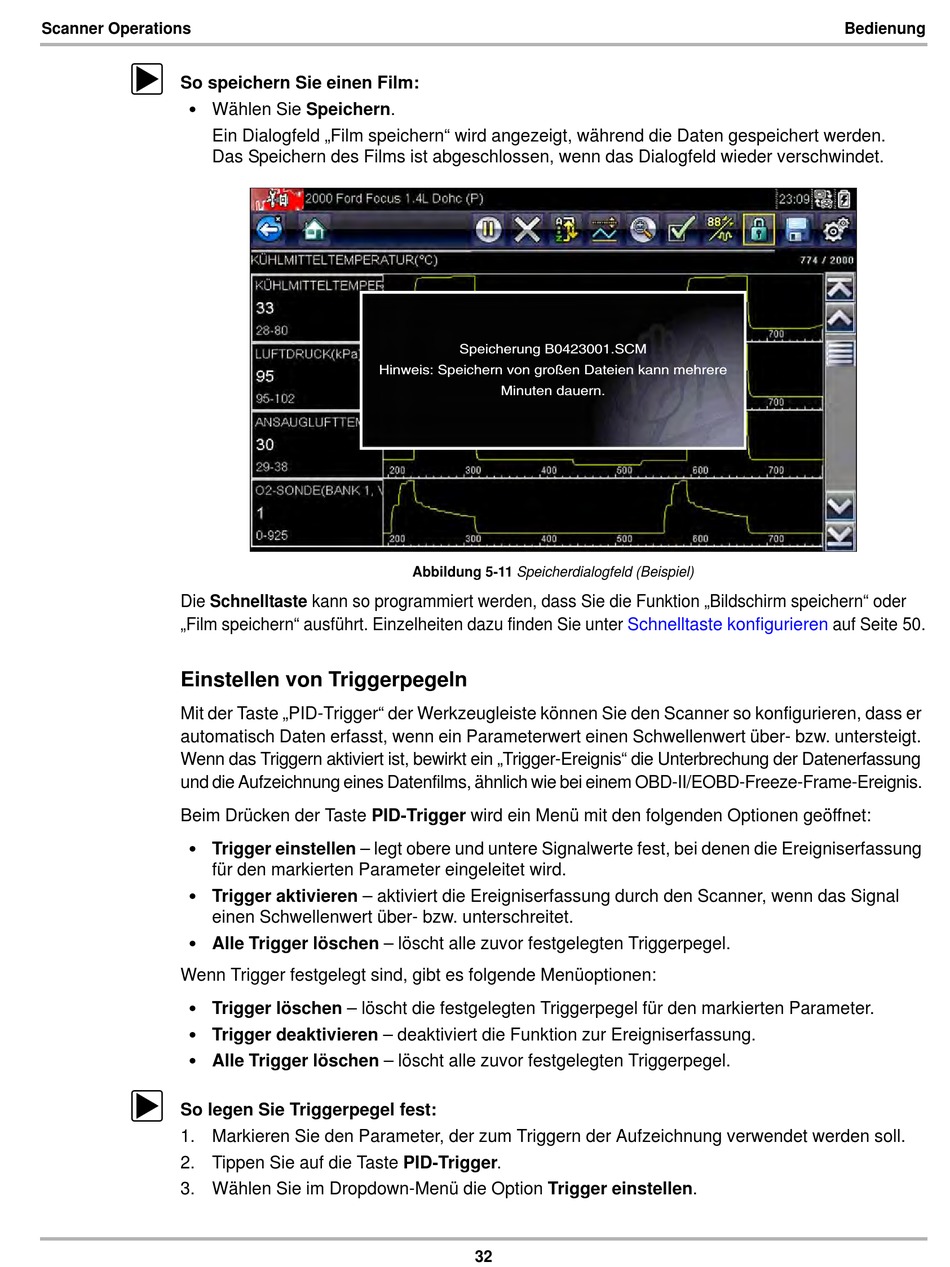

Abbildung 5-11 Speicherdialogfeld (Beispiel)
32
Schnelltaste konfigurieren
Bedienung
auf Seite 50.
