OBD-II/EOBD Operations
Führen Sie einen Bildlauf aus, um die gesamte Liste der Bereitschaftsüberwachungen
anzuzeigen und um sicherzustellen, dass alle Bereitschaftsüberwachungen abgeschlossen sind.
Wählen Sie in der Werkzeugliste Speichern aus und befolgen Sie die Bildschirmaufforderungen,
um eine Kopie des Prüfberichts als Teil der Fahrzeugaufzeichnungen zu speichern.
6.1.4 Status der Fehlfunktionsanzeige
Mit diesem Menüelement können Sie den aktuellen Zustand der Fehlfunktionsanzeige
(MIL, Malfunction Indicator Lamp) überprüfen.
6.2 EOBD
Bei Auswahl von EOBD wird ein Menü mit zwei Auswahlmöglichkeiten geöffnet:
•
OBD-Diagnose
OBD-Schulungsmodus
•
Im Schulungsmodus können Sie ohne eine Verbindung mit einem Fahrzeug durch die Menüs
navigieren. Wenn Sie die OBD-Diagnose auswählen, wird ein Menü geöffnet, in dem Sie eine der
folgenden Optionen auswählen können:
•
Kommunikation starten – initiiert eine Prüfsitzung
Kommunikationsprotokoll auswählen – legt das zu verwendende
•
Kommunikationsprotokoll fest
Anschlussinformationen – zeigt Details zur Position des Datenanschlusses
•
(DLC, Data Link Connector) an

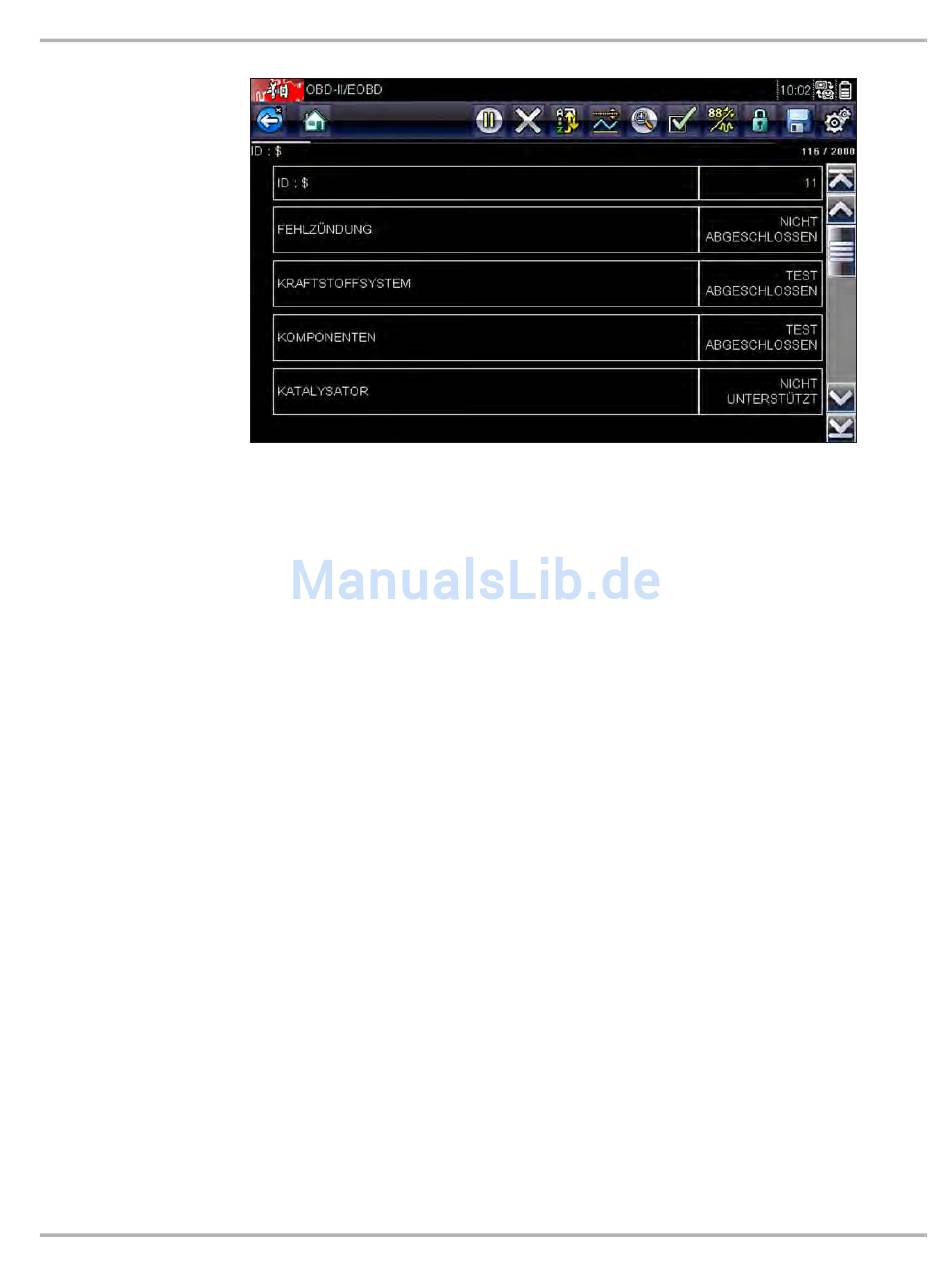

Abbildung 6-3 Beispielprüfbericht der Bereitschaftsüberwachung
39
EOBD
