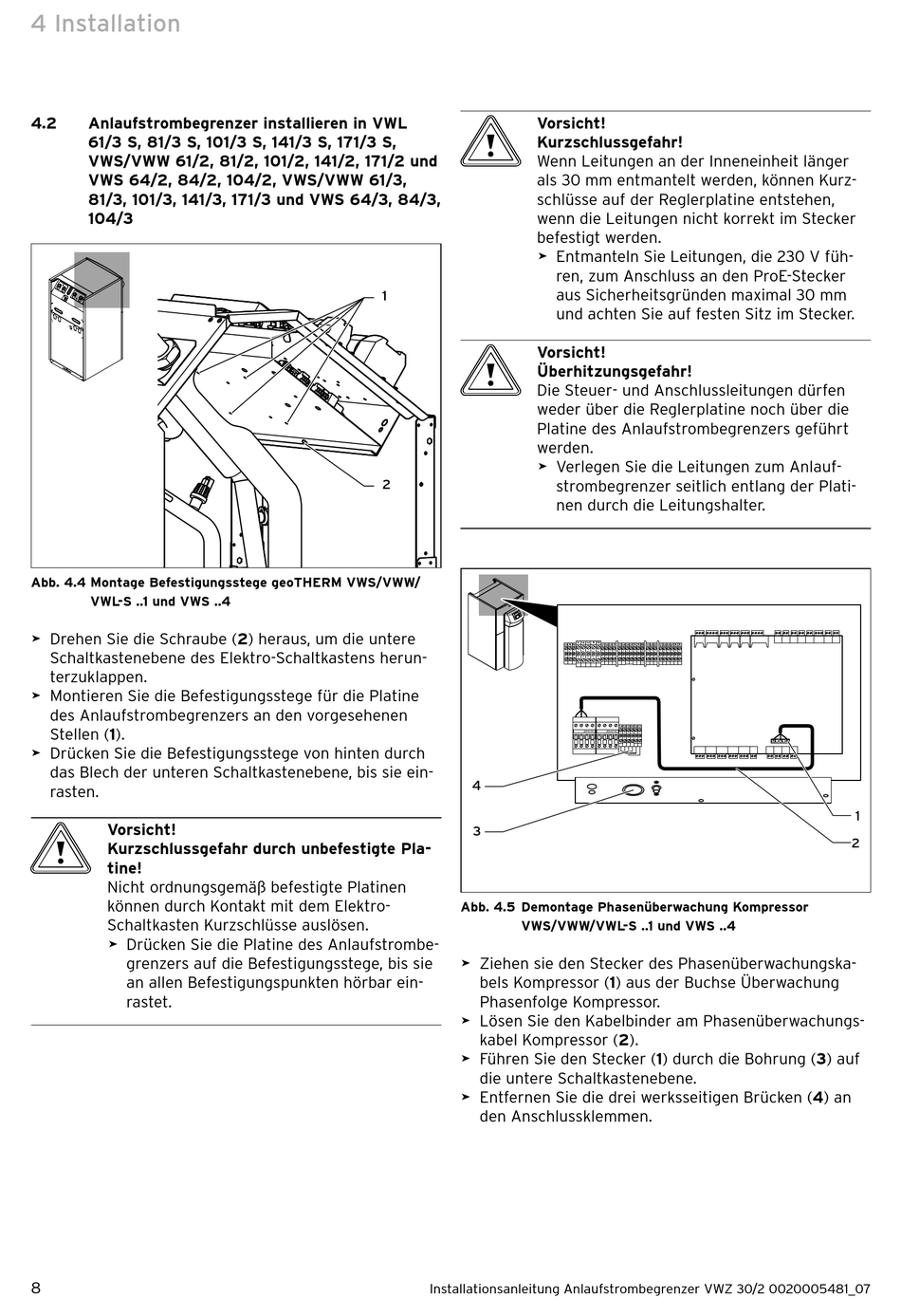

4 Installation
4.2
Anlaufstrombegrenzer installieren in VWL
61/3 S, 81/3 S, 101/3 S, 141/3 S, 171/3 S,
VWS/VWW 61/2, 81/2, 101/2, 141/2, 171/2 und
VWS 64/2, 84/2, 104/2, VWS/VWW 61/3,
81/3, 101/3, 141/3, 171/3 und VWS 64/3, 84/3,
104/3
Abb. 4.4 Montage Befestigungsstege geoTHERM VWS/VWW/
VWL-S ..1 und VWS ..4
> Drehen Sie die Schraube (2) heraus, um die untere
Schaltkastenebene des Elektro-Schaltkastens herun-
terzuklappen.
> Montieren Sie die Befestigungsstege für die Platine
des Anlaufstrombegrenzers an den vorgesehenen
Stellen (1).
> Drücken Sie die Befestigungsstege von hinten durch
das Blech der unteren Schaltkastenebene, bis sie ein-
rasten.
b
Vorsicht!
Kurzschlussgefahr durch unbefestigte Pla-
tine!
Nicht ordnungsgemäß befestigte Platinen
können durch Kontakt mit dem Elektro-
Schaltkasten Kurzschlüsse auslösen.
> Drücken Sie die Platine des Anlaufstrombe-
grenzers auf die Befestigungsstege, bis sie
an allen Befestigungspunkten hörbar ein-
rastet.
8
b
Vorsicht!
Kurzschlussgefahr!
Wenn Leitungen an der Inneneinheit länger
als 30 mm entmantelt werden, können Kurz-
schlüsse auf der Reglerplatine entstehen,
wenn die Leitungen nicht korrekt im Stecker
befestigt werden.
> Entmanteln Sie Leitungen, die 230 V füh-
1
b
Vorsicht!
Überhitzungsgefahr!
Die Steuer- und Anschlussleitungen dürfen
weder über die Reglerplatine noch über die
Platine des Anlaufstrombegrenzers geführt
werden.
> Verlegen Sie die Leitungen zum Anlauf-
2
4
3
Abb. 4.5 Demontage Phasenüberwachung Kompressor
VWS/VWW/VWL-S ..1 und VWS ..4
> Ziehen sie den Stecker des Phasenüberwachungska-
bels Kompressor (1) aus der Buchse Überwachung
Phasenfolge Kompressor.
> Lösen Sie den Kabelbinder am Phasenüberwachungs-
kabel Kompressor (2).
> Führen Sie den Stecker (1) durch die Bohrung (3) auf
die untere Schaltkastenebene.
> Entfernen Sie die drei werksseitigen Brücken (4) an
den Anschlussklemmen.
Installationsanleitung Anlaufstrombegrenzer VWZ 30/2 0020005481_07
ren, zum Anschluss an den ProE-Stecker
aus Sicher heits gründen maximal 30 mm
und achten Sie auf festen Sitz im Stecker.
strombegrenzer seitlich entlang der Plati-
nen durch die Leitungshalter.
L1
L2
L3
N
PE
L3 N PE
L1 L2 L3 N
L1 L2
L3
L3'
N N PE
L1 L2 L3
L1 L2
L3
L3'
N N
L3 L2
L1
L3
L2 L1
1
2
