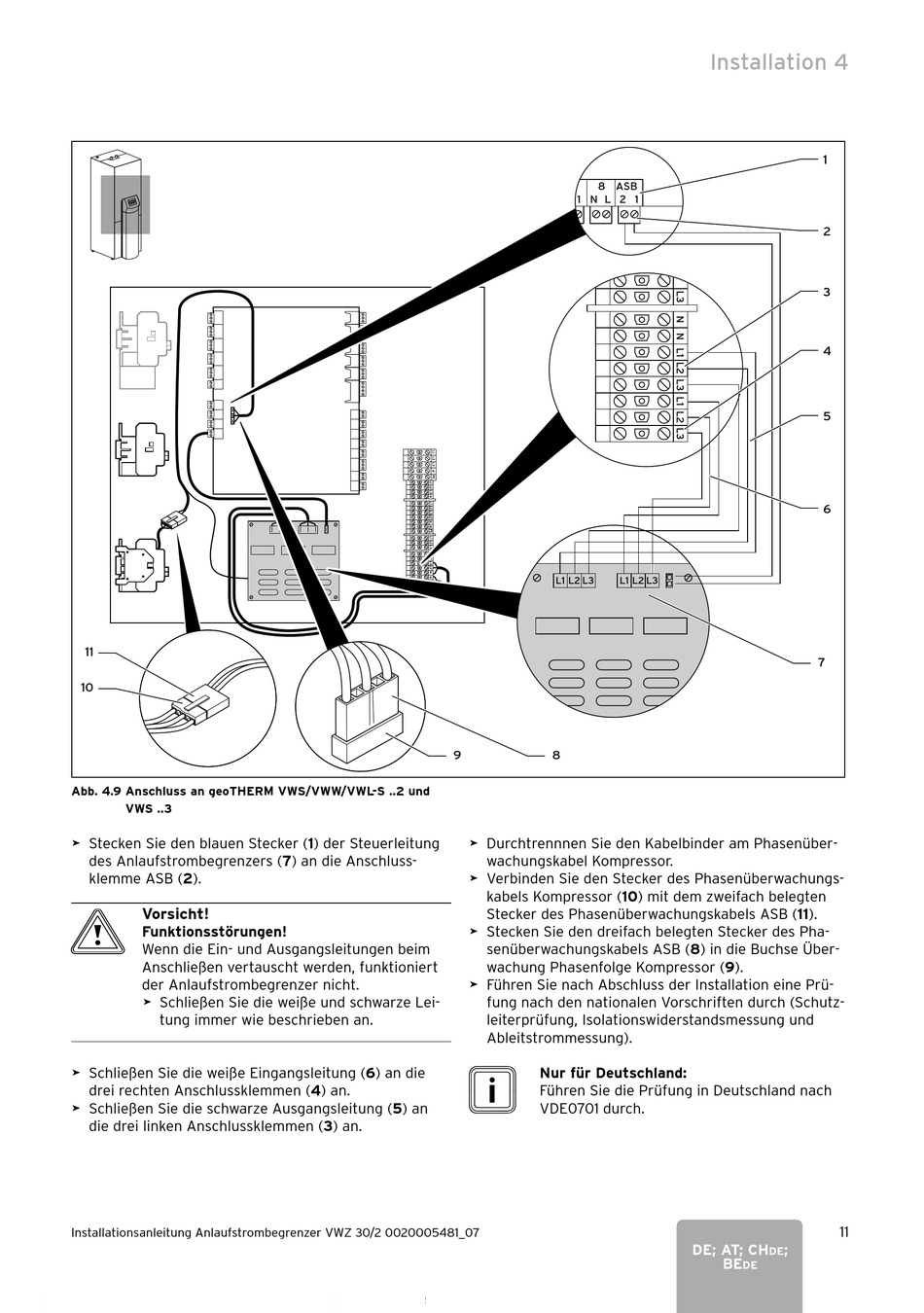

Abb. 4.9 Anschluss an geoTHERM VWS/VWW/VWL-S ..2 und
VWS ..3
> Stecken Sie den blauen Stecker (1) der Steuerleitung
des Anlaufstrombegrenzers (7) an die Anschluss-
klemme ASB (2).
Vorsicht!
b
Funktionsstörungen!
Wenn die Ein- und Ausgangsleitungen beim
Anschließen vertauscht werden, funktioniert
der Anlaufstrombegrenzer nicht.
> Schließen Sie die weiße und schwarze Lei-
tung immer wie beschrieben an.
> Schließen Sie die weiße Eingangsleitung (6) an die
drei rechten Anschlussklemmen (4) an.
> Schließen Sie die schwarze Ausgangsleitung (5) an
die drei linken Anschlussklemmen (3) an.
Installationsanleitung Anlaufstrombegrenzer VWZ 30/2 0020005481_07
8 ASB
1 N L 2 1
L1 L2 L3 L1 L2 L3
9 8
> Durchtrennnen Sie den Kabelbinder am Phasenüber-
wachungskabel Kompressor.
> Verbinden Sie den Stecker des Phasenüberwachungs-
kabels Kompressor (10) mit dem zweifach belegten
Stecker des Phasenüberwachungskabels ASB (11).
> Stecken Sie den dreifach belegten Stecker des Pha-
senüberwachungskabels ASB (8) in die Buchse Über-
wachung Phasenfolge Kompressor (9).
> Führen Sie nach Abschluss der Installation eine Prü-
fung nach den nationalen Vorschriften durch (Schutz-
leiterprüfung, Isolationswiderstandsmessung und
Ableitstrommessung).
i
Nur für Deutschland:
Führen Sie die Prüfung in Deutschland nach
VDE0701 durch.
